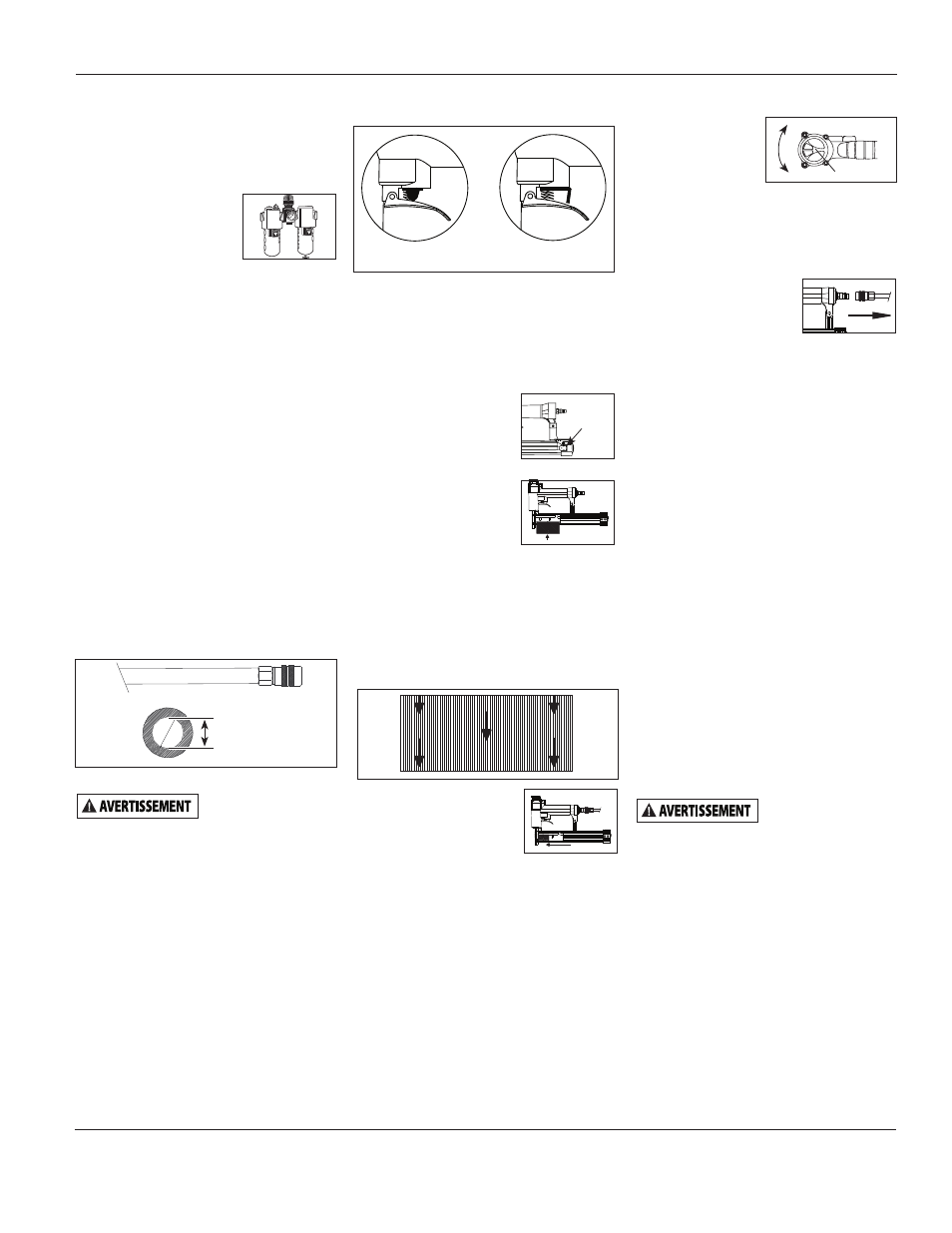

L’alimentation d’air insuffisante
peut réduire la puissance de l'outil
et peut affecter l’efficacité de
l’enfoncement .
2 . Un graisseur peut être
utilisé pour fournir
la circulation d’huile
à travers l'outil . Un
filtre peut être utilisé
pour enlever les matières liquides
et solides qui peuvent encrasser les
pièces internes de l'outil .
3 . Toujours utiliser des tuyaux
d'admission d'air d'une pression
nominale minimum égale ou plus
grande que la pression de la source
d'alimentation si un régulateur cesse
de fonctionner correctement ou de
1 034 kPa, selon la pression la plus
élevée . Utiliser un tuyau d'air de
6,4 mm (1/4 po) pour les longueurs
jusqu'à 15 m (50 pieds) . Utiliser les
tuyaux d’air de 9,5 mm (3/8 po) pour
15 m ou plus .
4 . Utiliser un régulateur de pression
sur le compresseur avec une
pression de service de 0 kPa - 862
kPa . Un régulateur de pression est
indispensable pour maintenir la
pression de service de l'outil entre
414 kPa et 690 kPa .
MoDE D’oPÉraTioN
Toujours
déterminer le mode
d’opération avant d’utiliser l'outil.
Sinon, il y a risque de mort ou blessures
graves.
MoDE DE GâCHETTE sEUlEMENT
(avEC vErroU DE GâCHETTE)
L’outil est un dispositif à un seul
actionneur . Ce mode exige que, lorsque
le verrou de la gâchette n’est pas placé
en mode sans danger, tirer la gâchette
enfoncera une attache .
Après avoir vérifié qu’il n’y a
pas d’attache dans l’outil, faire
une vérification de sécurité du
fonctionnement du verrou de gâchette
activé pour éviter le déclenchement
d’une attache de l’outil avant le
rangement . Toujours débrancher de l’air
comprimé lorsque l’appareil n’est pas
utilisé .
CHarGEMENT/DÉCHarGEMENT DE
l’oUTil
1 . Toujours débrancher l’outil à
l’alimentation d’air avant de
charger les attaches .
2 . Enfoncer le bouton
du loquet . Reculer
entièrement le
couvercle du
chargeur .
3 . Insérer un bâtonnet
d’attaches dans le
chargeur sous la
plaque de longueur
de clou automatique
S’assurer que les extrémités pointues
des goupilles reposent sur le bord
inférieur du chargeur en chargeant .
S’assurer que les goupilles ne sont
pas sales ou endommagées . Les
goupilles sont marquées pour la
direction de chargement .
4 . Enfoncer le couvercle
du chargeur vers
l’avant jusqu’à ce que
le loquet s’engage .
5 . Toujours retirer toutes les attaches
du chargeur avant de ranger l’outil .
L’opération de déchargement
s’effectue à l’inverse de l’opération
de chargement mais il faut toujours
débrancher le tuyau d’air comprimé
AVANT le déchargement .
5-fr
CHN10500
MoDE D’EMPloi
(suite)
aJUsTEMENT DE la DirECTioN
D’ÉCHaPPEMENT
Cet outil est équipé
d'un déflecteur
de sortie à
direction ajustable .
Ceci permet
le changement de direction de
l’échappement . Orienter le déflecteur à
la position désirée .
DÉbloCaGE DE la l'oUTil
1 . Débrancher la l'outil
de la source d’air .
2 . Ôter tous les
clous du chargeur
(Voir “Chargement / Déchargement
de la Cloueuse”) . Manque de suivre
ces directives peut résulter en
l’expulsion des clous de l’avant de la
cloueuse .
3 . Retirer complètement les deux (2)
vis de petites buses et la plaque de
buse supérieure pour voir l’attache
bloquée .
4 . Attention de ne pas plier ou
endommager la lame du tournevis,
utiliser une pointe ou un autre objet
pointu pour libérer et dégager
l’attache bloquée .
iNsTrUCTioNs DE
MaiNTENaNCE DE
l’UTilisaTEUr
sUPPorT TECHNiqUE
Pour tout renseignement sur le
fonctionnement ou la réparation de
cet outil, veuillez utiliser notre numéro
d’assistance 1-800-543-6400 ou pour
obtenir d’autres copies de ce manuel .
aTTaCHEs ET PièCEs DE rECHaNGE
Utiliser seulement
des microgoupilles
sans tête de calibre 23 (ou l’équivalent
- voir l’information sur les attaches
interchangeables). La performance
de l’outil, sa sécurité et sa durabilité
pourraient être réduites si l’on utilise
les mauvaises attaches. Lors d’une
commande de pièces de rechange ou
d'attaches, préciser le numéro de pièce.
aTTaCHEs ET rÉParaTioN DE
l'oUTil
Seul un personnel qualifié doit
réparer l'outil en utilisant seulement
des accessoires et des pièces de
rechange d'origine ou des pièces et
accessoires qui fonctionnent de manière
équivalente .
Bouchon
d’échappe-
ment
1034 kPa ou plus
9,5 mm (3/8 po) I .D .
Tourner
Verrouiller
Déverrouiller
