UNDK 30U6112/S14
10125522
1/2
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Distanz messender Sensor
mit Analogausgang 0 - 10 V
Distance measuring sensor
with analog output 0 - 10 V
Détecteur de mesure avec
sortie analogique 0 - 10 V
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

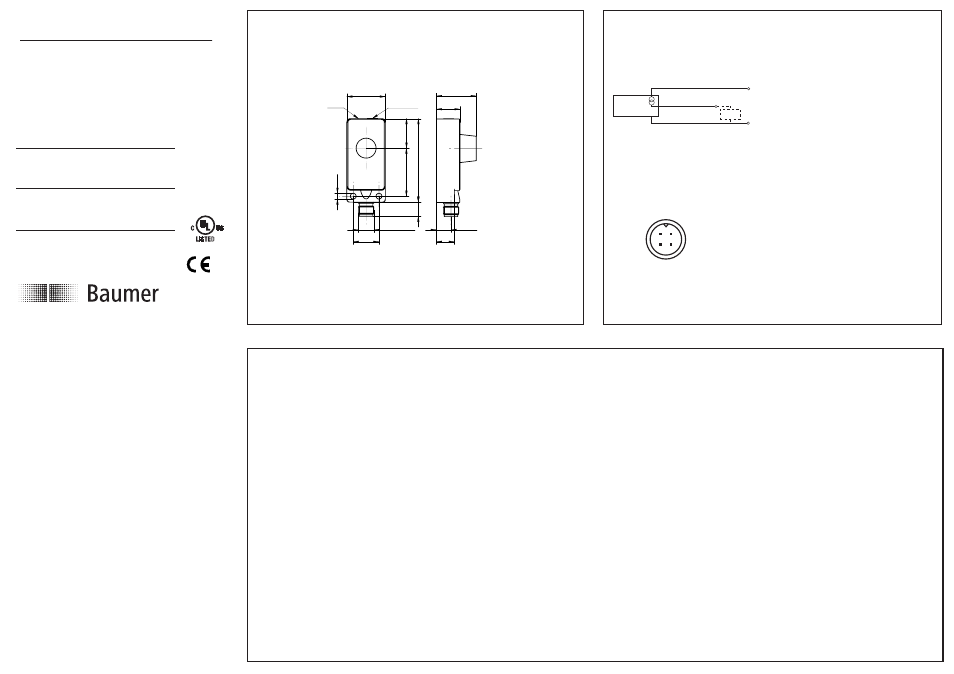

Abmessungen
Dimensions
Dimensions
6
5
2
3
4
,5
M12 x 1
30 31,1
11,4
LED
1
1
20 14
3
7
,4
Teach-in 18,4
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
output
0V
BN (1)
BK (4)
BU (3)
+V S
Z
Analog
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Anschlussbelegung
Pin assignment
Raccordement
1
4
2
3
+V S
0V
Bedienungsanleitung Operating instructions Notice d'utilisation
Einstellung der Ausgangsfunktion 0...10V
Teach-in Verriegelung Teach-in locking Verrouillage du Teach-in
respectively after the end of the last Teach-in process.
5 min. nach jedem Power-up, 5 min. after every power-up, 5min.après chaque mise sous
bzw. nach dem Ende des letzten Teach-in Vorgangs. tension resp. après fin du dernier processus Teach-in.
Einstellung der Ausgangsfunktion 10...0V
Sensor in die Werkseinstellung zurücksetzen
Teach-in-Taste ca. 2s drücken bis die Zwei-
1. Den Sensor in den Einstellmodus bringen:
farb-LED gelb/rot blinkt. Taste loslassen.
2. Die LED blinkt rot. Das Objekt an die gewünschte
sensornahe Bereichsgrenze (Sdc=0V) bringen und
die Teach-in-Taste kurz drücken.
3. Die LED blinkt gelb. Das Objekt an die gewünschte
sensorferne Bereichsgrenze (Sde=10V) bringen und
die Teach-in-Taste kurz drücken.
1. Sensor in den Einstellmodus bringen. Siehe 1. oben.
2. Objekt zuerst an die sensorferne Bereichsgrenze
(Sde=0V) bringen und wie oben unter 2. einlernen.
3. Objekt an die sensornahe Bereichsgrenze (Sdc=10V)
bringen und wie oben unter 3. einlernen.
Wird der Sensor, ohne dass sich ein Objekt im Erfas-
sungsbereich befindet, geteacht oder wird die Teach-in
Taste länger als sechs Sekunden gedrückt, wird der
Sensor in die Werkseinstellung zurückgesetzt. Der
Sensor zeigt dies durch schnelles Blinken beider LEDs an.
4. Bestätigung des erfolgreichen Teach-Vorgangs durch
4. Bestätigung des erfolgreichen Teach-Vorgangs.
leuchten beider LEDs für 2s.
Adjustment of 0...10V operation range
Adjustment of 10...0V operating range
Resetting to original factory settings
for approx. 2 secs until the bicolor LED flashes
amber/red. Release button.
1. Adjustment mode: Press the Teach-in button
2. LED flashes red. Place the target at the required
sensor close limit (i.e.: the closest the target will get
to the sensor - Sdc=0V) and press the Teach-in
button.
3. LED flashes amber. Place the target at the required
sensor far limit (i.e.: the farthest the target will be
from the sensor - Sde=10V) and press the Teach-in
button.
1. Adjustment mode: see paragraph 1. above.
2. Place the object first at the sensor far limit (Sde=0V)
and proceed according to paragraph 2. above.
3. Place the object at the sensor close limit (Sdc=10V)
and proceed according to paragraph 3. above.
Performing steps 1 and 2 above without an object
within in the sensor's range, or holding the button
down for >6secs, will automatically restore the original
factory settings. Fast flashing of both LEDs indicates
successful completion of the resetting.
4. Successful completion of Teach-in procedure is
4. Confirmation of successful Teach-in procedure.
confirmed by both LEDs being "on" for approx. 2secs.
Ajustage de la plage travail 0...10V
Ajustage de la plage travail 10...0V
Réinitialisation des fonctions originales
2. LED rouge clignotante. Placer I'objet à détecter à la
valeur de départ de la portée de détection (la cible est
proche du détecteur - Sdc=0V) et presser le bouton
Teach-in.
3. LED orange clignotante. Placer I'objet à détecter à la
valeur finale de la portée de détection (la cible est loin
du détecteur - Sde=10V) et presser le bouton
Teach-in.
1. Ajustage: voir paragraphe 1. ci-dessus.
2. Placer I'objet à détecter à la valeur finale de la portée
de dét. (Sde=0V) et suivre le para. 2 ci-dessus.
3. Placer I'objet à la valeur de départ de la portée de
dét. (Sdc=10V) et suivre le para. 3 ci-dessus.
Exécuter les étapes 1 et 2 ci-dessus sans objet dans la
zone de détection, ou maintenir le bouton pendant >6s,
réinitialisera automatiquement les fonctions originales.
Le clignotement rapide des deux LEDs indique la
validation de la réinitialisation.
4. La procédure Teach-in est validée par le
4. Voir paragraphe 4. ci-dessus.
fonctionnement des 2 LEDs pendant environ 2 sec.
2secs jusqu'à ce que la LED bicolore orange/rouge
clignote. Relâcher le bouton.
1. Ajustage: presser le bouton Teach-in pedant environ
