Baumer OHDM 13N6901/S35A - Manual

OHDM 13N6901/S35A
10162724
Н?*0;8ВВ*ВИО
1/2
IND. CONT. EQ.
1DD2
Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
Laser-Lichttaster mit
Hintergrundausblendung
Diffuse laser sensor with
background suppression
Détecteur réflex laser avec
élimination de l'arrière-plan
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

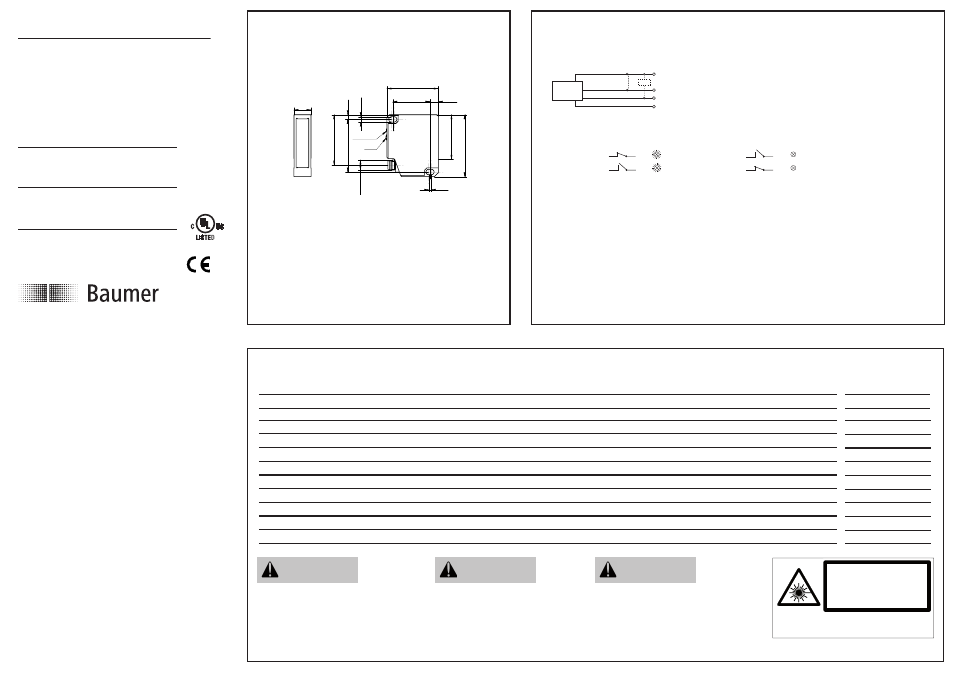

Abmessungen Dimensions Dimensions
40
3,
6
41
6,45 29
2,1
4,
2
M8
x
1
13,4
LED
Teach In
34,75
*
48,
2 39,
2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm * Senderachse
* Emitter axis
* Axe de l'émetteur
Elektrischer Anschluss Connection diagram Schéma de raccordement
0 V
NPN WH (2)
BU (3)
BN (1)
BK (4)
Z
+V S
light / dark
ext. teach
BN = Braun/brown/brun
BK = Schwarz/black/noir
WH = Weiss/white/blanc
BU = Blau/blue/bleu
Hellschaltung / light operate / com. claire
Dunkelschaltung / dark operate / com. sombre
Objekt nicht vorhanden / object not present / objet pas présent
Objekt vorhanden / object present / objet présent
LED NPN =HIGH PNP =LOW
LED NPN=HIGH PNP=LOW
LED PNP=LOW NPN=HIGH
LED NPN =HIGH PNP =LOW
object not present
light operate
dark operate
object present
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Betriebsspannungsbereich Vs (UL-Class 2) Voltage supply range Vs (UL-Class 2) Plage de tension Vs (UL-Class 2)
max. Stromverbrauch Mit tel- / Spitzenwert max. supply current average / peak Consommation moyenne / pointe max.
max. Schaltstrom max. switc hing current Courant de sortie max.
Spannungsabfall Voltage drop Tension résiduelle
Ansprechzeit / Abfallzeit Response time / Release time Temps d'activ ation / Temps désactivation
Kurzschlussfest Short circuit protection Protégé contre courts-circuits
Verpolungsfest Reverse polarity protection Protégé contre inversion de polarité
Betriebstemperat ur Temperature range Température de service
Schutzklasse Protection class Classe de protection
Laserstrahldurchmesser Laser beam diameter Diamètre du faisceau laser
* nur Betriebsspannung / Voltage supply / Seulement tension
Tastweite einstellbar Tw Sensing distance adjustable Tw Portée ajustable Tw
Tastbereich Tb Sensing distance Tb Plage de détection Tb
12 - 28 VDC
40 mA / 80 mA
< 100 mA
£ 2,8 VDC
£ 5 ms / £ 15 ms
ja / yes / oui
ja / yes / oui *
0...+50°C
IP 67
1 mm
50...550 mm
50...550 mm
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
Laserstrahl nie auf ein Auge richten.
Es empfiehlt sich, den Strahl nicht ins Leere
laufen zu lassen, sondern mit einem matten
Blech oder Gegenstand zu stoppen. Do not point the laser beam towards
someone's eye. It is recommended to
stop the beam by a mat object or mat
metal sheet. Ne dirigez jamais le faisceau vers un oeil.
Il est conseillé de ne pas laisser le faisceau
se propager librement mais de l'arrêter au
moyen d'un objet de surface mate.
LASER RADIATION
DO NOT STARE INTO BEAM
Wavelength: 620...680nm
Max. av. Output: < 1mW
IEC 60825-1, Ed. 2, 2007
CLASS 2 LASER PRODUCT
Complies with 21 CFR 1040.10 and 1040.11 except for deviations
pursuant to laser notice No. 50, dated June 24, 2007
VORSICHT CAUTION ATTENTION
