Baumer UNDK 20U6903/S35A - Manual

UNDK 20U6903/S35A
10158275
1/2
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Distanz messender Sensor
mit Analogausgang 0 - 10 V
Distance measuring sensor
with analog output 0 - 10 V
Détecteur de mesure avec
sortie analogique 0 - 10 V
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

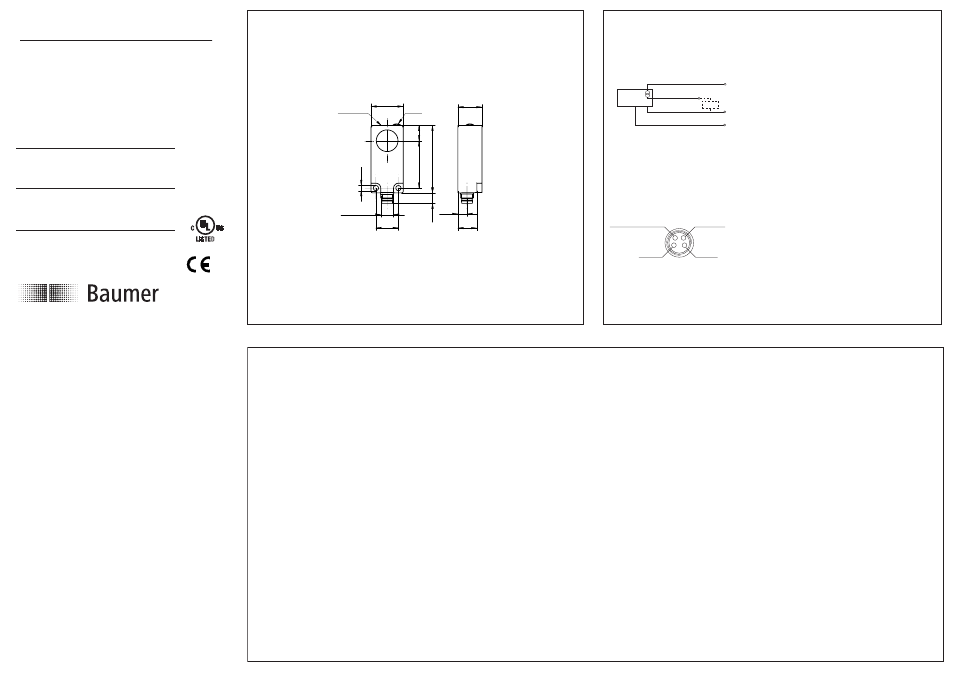

Abmessungen
Dimensions
Dimensions
4
2
6
,5
3
,2
14
M8 x 1 5,7
11,8
15
LED Teach- in
20
9
,5
2
9
,5
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
output
0V
BN (1)
BK (4)
BU (3)
+V S
Z
Analog
WH (2) control/Teach-in
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Anschlussbelegung
Pin assignment
Raccordement
1 / +V S 3 / 0 V
4 / Output 2 / cont/Teach-In
Operating instructions
Teach-in locking 5 min. after every power-up,
respectively after the end of the last Teach-in process.
Adjustment of 0...10V operation range
1. Adjustment mode: Press the Teach-in button or
connect the white Teach-in wire to +Vs for approx
2 secs until the bicolor LED flashes amber/red.
Release button or disconnect Teach-in wire.
2. LED flashes red. Place the target at the required
sensor close limit and press the Teach-in button
or connect the external white Teach-in wire to +Vs.
3. LED flashes amber. Place the target at the required
sensor far limit and press the Teach-in button or
connect the external Teach-in wire to + Vs.
4. Successful completion of Teach-in procedure is
confirmed by both LEDs being „on“ for approx. 2 secs.
Adjustment of 10...0V output function
1. Adjustment mode: see paragraph 1. above.
2. Place the object first at the sensor far limit (Sde=0V)
and proceed according to paragraph 2. above.
3. Place the object at the sensor close limit (Sdc=10V)
and proceed according to paragraph 3. above.
4. Confirmation of successful Teach-in procedure.
Resetting to original factory settings
Performing steps 1 and 2 above without an object
within the sensor's range, or holding the button
down for >6secs, will automatically restore the original
factory settings. Fast flashing of both LEDs indicates
successful completion of the resetting.
Notice d'utilisation
Verrouillage du Teach-in 5 min après chaque mise sous
tension resp. après fin du dernier processus Teach-in.
Ajustage de la plage travail 0...10V
1. Ajustage: presser le bouton Teach-in ou connecter
le Teach-in externe avec +Vs pendant environ 2secs
jusqu'à ce que la LED bicolore orange/rouge clignote.
Relâcher le bouton ou déconnecter le Teach-in externe.
2. LED rouge clignotante. Placer l'objet à détecter à la
valeur de départ de la portée de détection et presser
le bouton Teach-in ou connecter le Teach-in externe
avec +Vs.
3. LED orange clignotante.Placer l'objet à détecter à la
valeur finale de la portée de détection et presser le
bouton Teach-in ou connecter le Teach-in externe
avec +Vs.
4. La procédure Teach-in est validée par le
fonctionnement des 2 LEDs pendant environ 2 sec.
Ajustage de la plage travail 10...0V
1. Ajustage: voir paragraphe 1. ci-dessus.
2. Placer l'objet à détecteur à la valeur finale de la portée
de dét. (Sde=0V) et suivre le para. 2 ci-dessus.
3. Placer l'objet à la valeur de départ de la portée de
dét. (Sdc=10V) et suivre le para. 3 ci-dessus.
4. Voir paragraphe 4. ci-dessus.
Réinitialisation des fonctions originales
Exécuter les étapes 1 et 2 ci-dessus sans objet dans la
zone de détection, ou maintenir le bouton pendant >6s,
réinitalisera automatiquement les fonctions originales.
Le clignotement rapide des deux LEDs indique la
validation de la réinitialisation.
Bedienungsanleitung
Teach-in Verriegelung 5 min. nach jedem Power-up,
bzw. nach dem Ende des letzten Teach-in Vorgangs.
Einstellung der Ausgangsfunktion 0...10V
1. Den Sensor in den Einstellungsmodus bringen:
Teach-in Taste ca. 2s drücken oder den externen
Teach-in Anschluss mit +Vs verbinden bis die Zwei-
farb-LED gelb/rot blinkt. Taste loslassen.
2. Die LED blinkt rot. Das Objekt an die gewünschte
sensornahe Bereichsgrenze (Sdc=0V) bringen und
die Teach-in Taste kurz drücken oder den externen
Teach-in Anschluss kurz mit +Vs verbinden.
3. Die LED blinkt gelb. Das Objekt an die gewünschte
sensorferne Bereichsgrenze (Sde=10V) bringen und
die Teach-in Taste kurz drücken oder den externen
Teach-in Anschluss kurz mit +Vs verbinden.
4. Bestätigung des erfolgreichen Teach-in Vorgangs
durch leuchten beider LEDs für 2s.
Einstellung der Ausgangsfunktion 10...0V
1. Sensor in den Einstellmodus bringen. Siehe 1. oben.
2. Objekt zuerst an die sensorferne Bereichsgrenze
(Sde=0V) bringen und wie oben unter 2. einlernen.
3. Objekt an die sensorferne Bereichsgrenze (Sdc=10V)
bringen und wie oben unter 3. einlernen.
4. Bestätigung des erfolgreichen Teach-Vorgangs.
Sensor in die Werkseinstellung zurücksetzen.
Wird der Sensor, ohne dass sich ein Objekt im Erfas-
sungsbereich befindet, geteacht oder wird die Teach-in
Taste länger als sechs Sekunden gedrückt, wird der
Sensor in die Werkseinstellung zurückgesetzt. Der
Sensor zeigt dies durch schnelles Blinken beider LEDs an.
