Baumer IFRM 12P17X1/L - Manual

IFRM 12P17X1/L
11096371
Í?+)_gÂÂ*ÂPÎ
1/4
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Induktive Sensoren
Inductive sensors
Détecteurs inductifs
Näherungsschalter
Proximity sensor
Détecteur de proximité

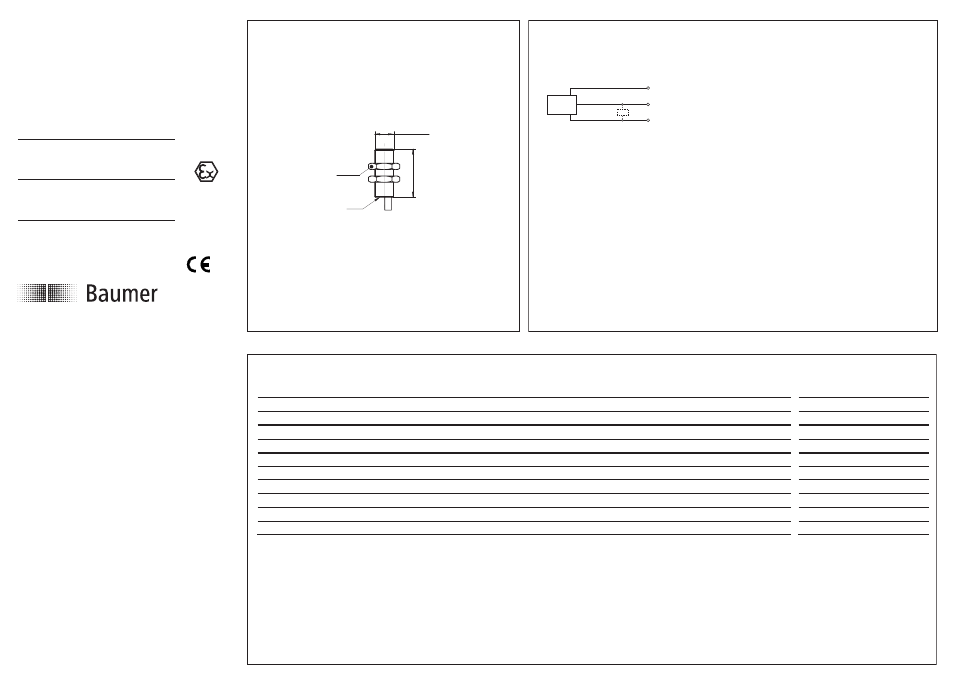

Abmessungen
Dimensions
Dimensions
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagram
Schéma de raccordement
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Technische Änderungen vorbehalten/Technical specifications subject to change/Sous réserve de modifications techniques
BK = Schwarz/black/noir
BU = Blau/blue/bleu
BN = Braun/brown/brun
Nennschaltabstand Sn Nominal sensing distance Sn Portée nominale Sn
Einbauart Mounting type Type de montage
Ausgangsschaltung Output circuit Circuit de sortie
Betriebsspannungsbereich +Vs Voltage supply range +Vs Plage de tension +Vs
Stromaufnahme max. Current consumption max. Consommation max.
Schaltfrequenz Switching frequency Fréquence de commutation
Anschlussart Connection types Version de raccordement
Material (aktive Fläche) Material (sensing face) Matériau (face active)
Gehäusematerial Housing material Matériau du boîtier Brass nickel plated
PBT
Kabel/cable/câble PVC, 2m
2 kHz
< 10 mA
10...30 VDC
PNP Schliesser/NO/Cont. ferm.
bündig/shielded/noyé
4 mm
Schutzklasse Protection class Classe de protection IP67
output
+V S
PNP
BU (3)
BN (1)
BK (4)
Z
0 V
3
0
,4
M12 x 1
SW 17
LED
Lagertemperatur Storage temperature Température de stockage -25...+75°C
