Baumer UNAM 12N1914/S14 - Manual

UNAM 12N1914/S14
10143099
1/2
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Näherungsschalter
Proximity sensor
Détecteur de proximité
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

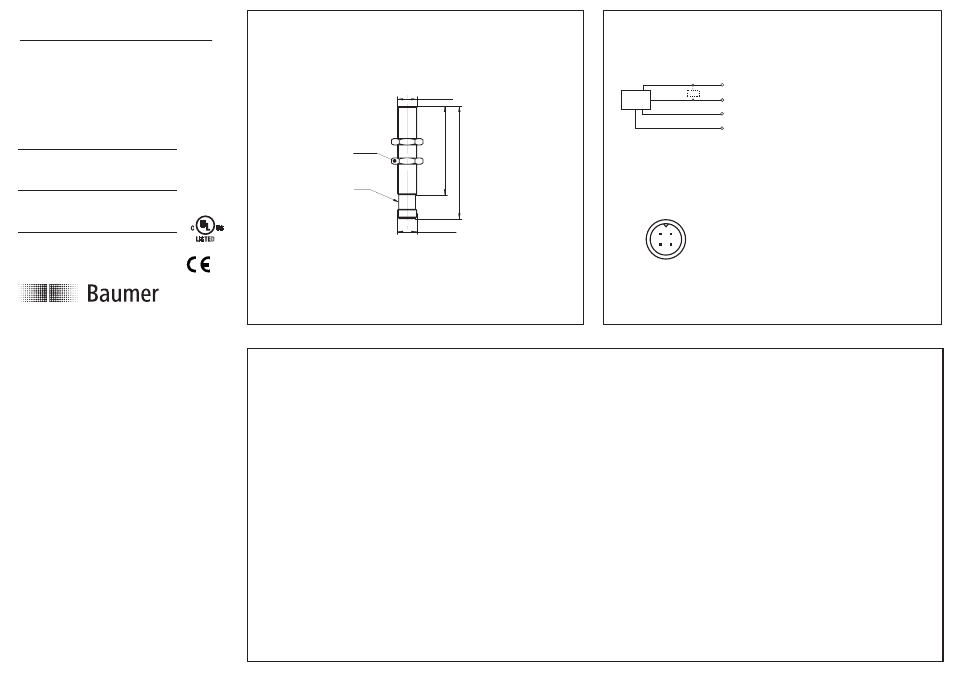

Abmessungen
Dimensions
Dimensions
7
0
5
5
M12 x 1
M12 x 1
LED
SW 17
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
NPN Schliesser (NO)
NPN make function (NO)
NPN à fermeture (NO)
0 V
WH (2)
BU (3)
BN (1)
BK (4)
+V S
output
control/Teach-in
NPN
Z
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Anschlussbelegung
Pin assignment
Raccordement
1
4
2
3
+V S
0V
Bedienungsanleitung Operating instructions Notice d'utilisation
Einstellung Schaltpunkt Sde
Teach-in Verriegelung Teach-in locking Verrouillage du Teach-in
respectively after the end of the last Teach-in process.
5 min. nach jedem Power-up, 5 min. after every power-up, 5min.après chaque mise sous
bzw. nach dem Ende des letzten Teach-in Vorgangs. tension resp. après fin du dernier processus Teach-in.
Sensor in die Werkseinstellung zurücksetzten
Externer Teach-in-Anschluss ca. 2s mit +Vs ver-
binden bis die LED grün blinkt. Die Verbindung
1. Den Sensor in den Einstellmodus bringen:
öffnen.
2. Die LED blinkt grün. Das Objekt an die gewünschte
Bereichsgrenze bringen und den externen Teach-in-
Anschluss kurz mit +Vs verbinden.
Wird der externe Teach-in-Anschluss länger als 6s mit
+Vs verbunden, wird der Sensor in die Werksein-
stellung zurückgesetzt. Der Sensor zeigt dies durch
schnelles Blinken der grünen LED an.
3. Bestätigung des erfolgreichen Teach-Vorgangs durch
Leuchten der grünen LED für 2s.
Adjustment switching point Sde
Resetting to original factory settings
Connect the white Teach-in wire to +Vs for approx.
2secs until the LED flashes green. Disconnect
1. Adjustment mode:
Teach-in wire.
2. LED flashes green. Place the target at the required
scanning range and connect the external white
Teach-in wire shortly to +Vs.
3. Successful completion of Teach-in procedure is
confirmed by LED being "on" for approx. 2secs.
Connecting the white Teach-in wire to +Vs for > 6secs,
will automatically restore the original factory settings.
Fast flashing of the green LED indicates successful
completion of the resetting.
Ajustage du point de commutation Sde
Réinitialisation des fonctions originales
environ 2 secondes jusqu'à ce que la LED clignote.
Déconnecter le Teach-in externe.
1. Ajustage:
2. LED clignote en vert. Placer I'objet à détecter a la
distance desirée et connecter briévement le
Teach-in externe (WH) avec +Vs.
3. La validation de la procédure Teach-in est confirmée
par I'état de fonctionnement de la LED pendant
environ 2 secondes.
Connecter le Teach-in externe avec +Vs pendant
> 6 secs, réinitialisera automatiquement les fonctions
originales. Le clignotement rapide de la LED vert
indique la validation de la réinitalisation.
Connecter le Teach-in externe avec +Vs pendant
