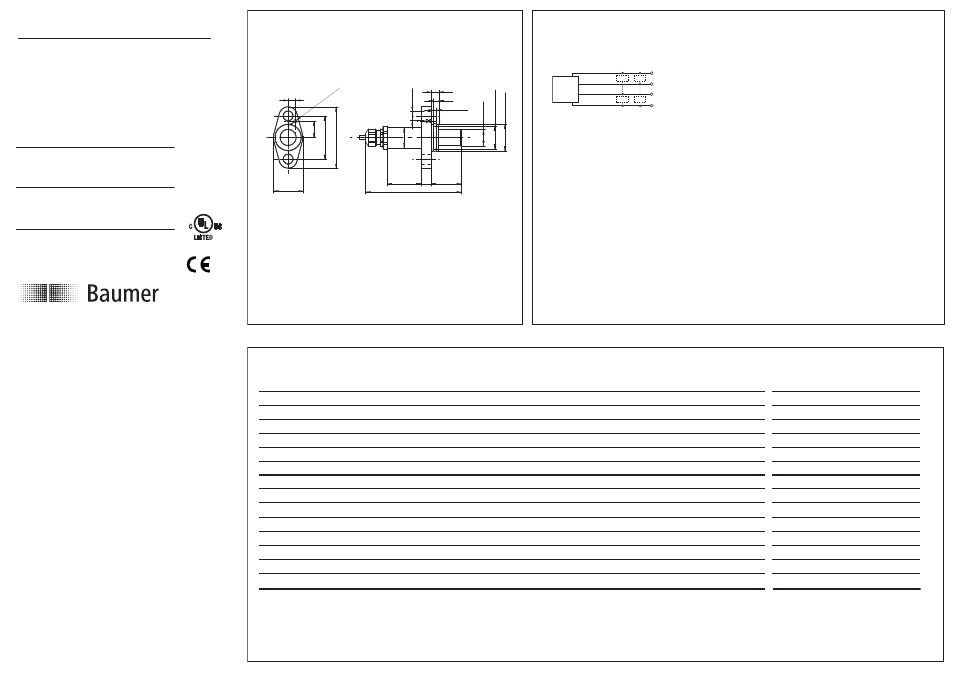

background image

MTRM 16G2524/M200

11006814

Í?+Вd.ВВ*ВaО

1/2

IND. CONT. EQ.

1DD2

Magnetsensoren
Magnetic sensors
Détecteurs magnétique

Hallsensor mit zwei
Ausgangssignalen

Hall sensor with two
output signals

Détecteur Hall avec deux
signaux de sortie

Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444

China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095

Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611

France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466

Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0

India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34

Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65

Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131

Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30

Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313

United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839

USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121

www.baumer.com/worldwide

Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

Abmessungen

Dimensions

Dimensions

1

5

,9

ш

2

6

0

-0

,1

ш

2

2

±

0

,1

ш

ш

0

2

4

2

7

1

6

6

0

29

ш

9

3

H1

2

x 5

10

93

33

7,3
5,5

3,3

+0,15

0

29

0

-0,1

• Alle Masse in mm
• All dimension in mm
• Toutes les dimensions en mm

Elektrischer Anschluss

Connection diagram

Schéma de raccordement

output CHA

+V

S

4

1

2

0 V

output CHB

3

Push

Pull

Z

Z

Z

Z

• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.

Technische Daten

Technical data

Données techniques

Arbeitsabstand max.

working distance max.

Portée max.

Zahnradgrösse

gear size

Dimension roue dentée

Zahnradbreite

gear width

Largeur roue dentée

Betriebsspannungsbereich +Vs

Voltage supply range +Vs

Plage de tension +Vs

Stromaufnahme max.

Current consumption max.

Consommation max.

Schaltfrequenz

Switching frequency

Fréquence de commutation

Kurzschlussfest

Short circuit protection

Protégé contre courts-circuits

Verpolungsfest

Reverse polarity protection

Protégé contre inversion polarité

Anschlussart

Connection types

Version de raccordement

Zahnradmaterial

gear material

Matériau roue dentée

Arbeitstemperatur

operating temperature

Température de fonctionnement

Schutzart (Fühlerfläche)

Protection class (active face)

Classe de protection (face active)

Schutzart (Sensor)

Protection class (sensor)

Classe de protection (détecteur)

Ausgang A

output A

Sortie A

Ausgang B

output B

Sortie B

IP 67

IP 68 / 20 bar

-40...+120 °C

Kabel / cable / câble Radox, 2 m

ja / yes / oui, VS-GND

ja / yes / oui

Gegentakt / push-pull

Gegentakt / push-pull

20 mA

8...28 VDC

2...20 kHz

Ferromagnetisch/ferromagnetic

> 10 mm

Module 2 (DIN 867)

2 mm

Technische Änderungen vorbehalten/Technical specifications subject to change/Sous réserve de modifications techniques
