collegamenti dell’impianto
collegamenti
I componenti dell’impianto condividono i dati tramite un normale bus dati
Fastnet
2 e sono forniti con connettori a baionetta che ne facilitano
l’installazione. I cavi sono disponibili in tutta una serie di lunghezze con
connettori diritti o ad angolo retto per soddisfare la maggioranza dei
requisiti.
Per evitare le cadute di tensione sugli impianti più grandi, l’alimentazione
deve essere sistemata o a metà o su entrambe le estremità del bus dati
Fastnet
2 . Per alimentare il punto centrale dell’impianto si raccomanda
l’utilizzo di un Hub a 4 vie. L’Hub a 4 vie presenta due vantaggi. Primo,
offre un comodo punto di ingresso per l’alimentazione dell’impianto.
Secondo, permette la comoda diramazione dell’impianto per ridurne la
lunghezza generale. Se si sceglie il corretto cavo Fastnet
2 , non è
necessario scollegare dal sistema nessuna spina e si garantiscono molti
anni di funzionamento senza problemi.
installazione

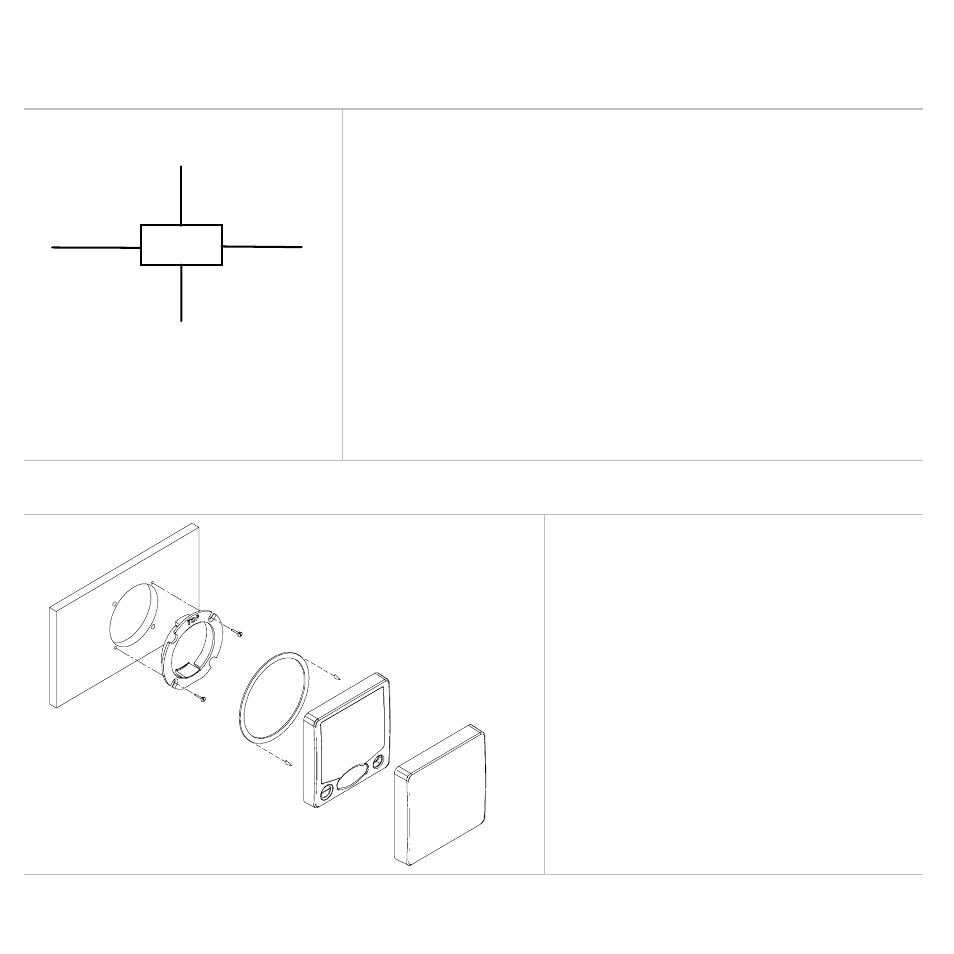

montaggio del pannello
Praticare un foro nel pannello usando la
sagoma fornita.
Fissare la staffa di fissaggio nel foro con le viti
fornite.
La guarnizione di tenuta deve essere sistemata
tra il display e la paratia per evitare l’ingresso
di umidità e ridurre gli effetti delle vibrazioni
trasmesse attraverso il quadro strumenti.
Fissare il
Display con le viti fornite.
Cavo di alimentazione da 12V
“HUB”
Cavo bus
Cavo bus Cavo bus
