connexions du système
connexions
Les données sont mises en commun pour les composants du système
par un bus de données Fastnet
2 . L’installation des composants est
facilitée par les connexions à baïonnette. Les câbles sont disponibles
en longueurs variées avec options de connecteurs droits ou coudés pour
faire face à toutes les conditions.
Pour éviter les chutes de tension sur les systèmes à nombreux
composants, l’alimentation en courant électrique devra se faire soit à
moitié chemin ou à chaque extrémité du bus de données Fastnet
2 . Pour
brancher l’alimentation à moitié chemin du système, il est recommandé
d’utiliser un serveur à 4 voies qui offre deux avantages : c’est un point
d’entrée convenable du courant électrique dans le système et il permet
d’effectuer les connexions de manière à réduire la longueur totale du
câblage du système. La sélection de câbles Fastnet
2 de longueur
appropriée évite d’avoir à débrancher des prises du système et garantit
de nombreuses années de fonctionnement sans problèmes.
installation

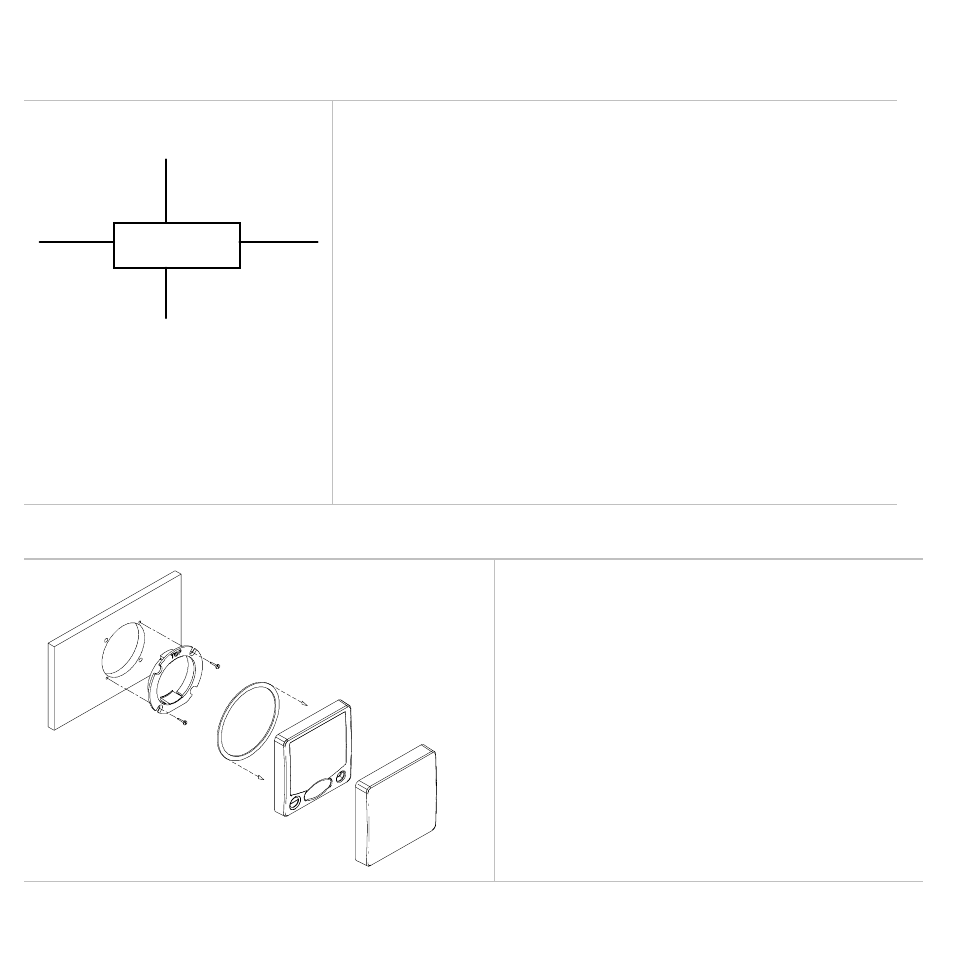

montage sur panneau
Il faut percer un trou dans le panneau en utilisant le
gabarit fourni.
Fixer la plaque de fixation dans le trou à l’aide des vis
fournies.
Le joint d’étanchéité doit être mis entre le cadran et
la cloison pour éviter la pénétration de l’humidité et
réduire les effets des vibrations transmises par le
tableau supportant les instruments.
Utiliser les vis fournies pour fixer le
Cadran .
Câble d’alimentation
12V
“SERVEUR”
Câble Bus
Câble Bus Câble Bus
