collegamenti elettrici
collegamenti esterni

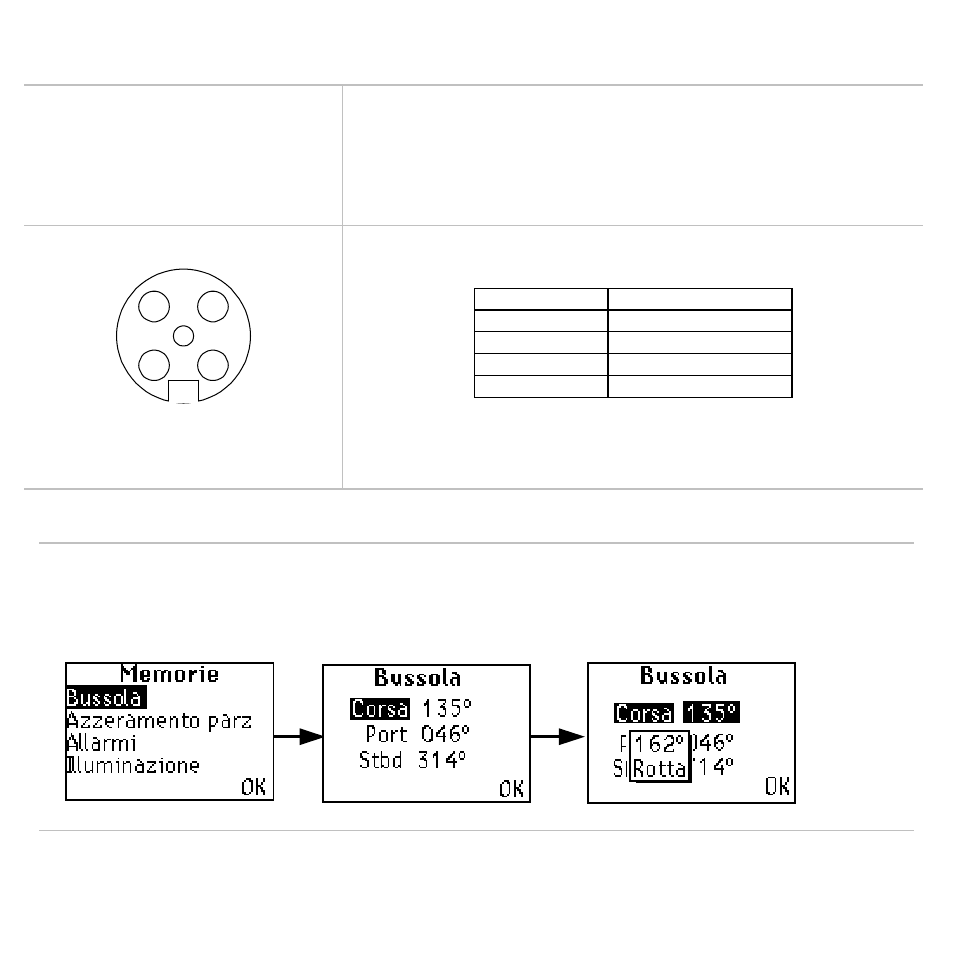

Alla base dell’unità vi sono due connettori FastNet². Questi connettori
permettono il collegamento con il resto dell’impianto per l’alimentazione
dell’elettricità e il trasferimento dei dati.
La tabella qui sotto indica le funzioni dei pin.
5
2 3
4 1
Pin Numero Segnale
1 12V
2 Occupato
3 FastNet²-
4 FastNet²+
5 0V
memoria della bussola
bussola
La memoria della bussola memorizza la rotta attuale e può anche essere definita dall’utente. Le rotte di sinistra e
dritta vengono conservate e aggiornare ogni volta che si preme il tasto Invio quando ci si trova sulla pagina Tattica
della bussola. Quando si seleziona OK, si ritorna al menu principale.
