connexions électriques
connexions externes

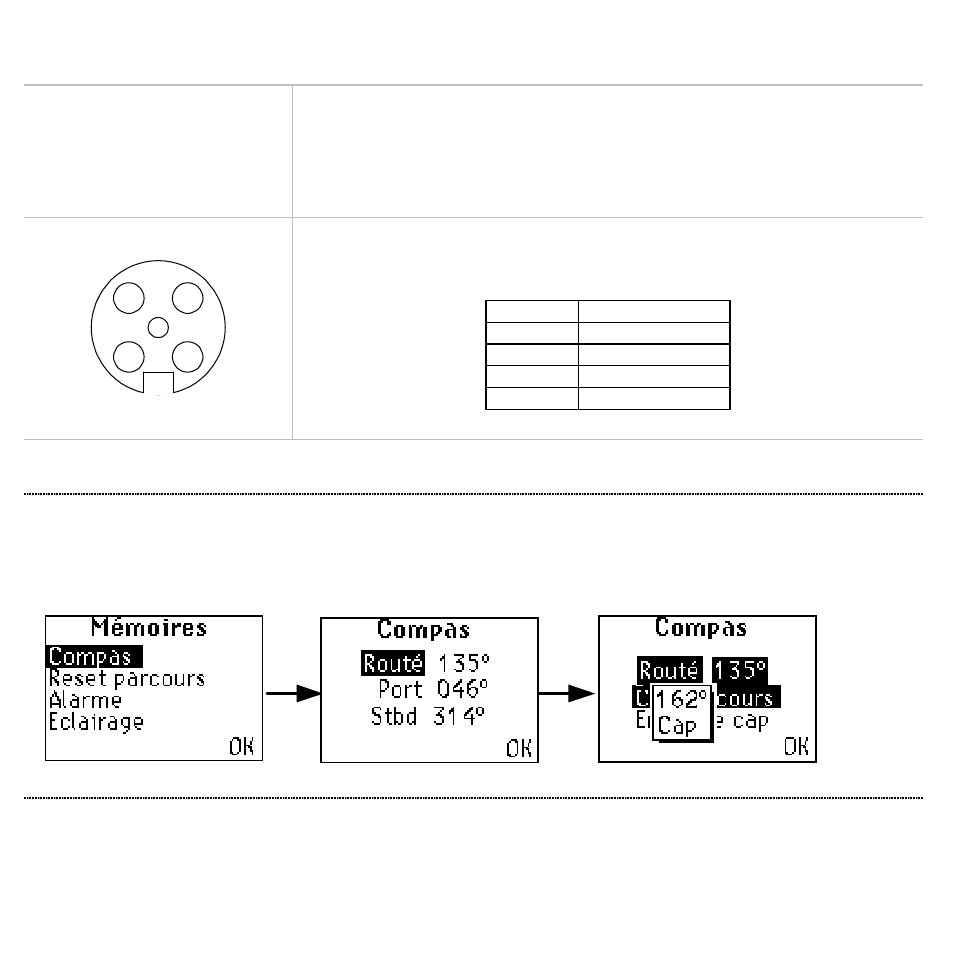

Deux connecteurs FastNet² sont présents au dos de l’unité. Ils permettent le
branchement du reste du système pour l’alimentation et le transfert des
données.
Le tableau ci-dessous indique les fonctions des broches.
5
2 3
4 1
Numéro
de broche Signal
1 12V
2 Busy (Occupé)
3 FastNet²-
4 FastNet²+
5 0V
mémoires du compas
compas
Le cap suivi est conservé dans la mémoire du compas qui peut être personnalisé par l’utilisateur. Les caps suivis
BÂBORD et TRIBORD amures sont enregistrés et actualisés à chaque fois que l’on appuie sur la touche ‘ENTER’ en
page ‘Tactical compas’ (Compas tactique). OK renvoie au menu principal.
