elektrische anschlüsse

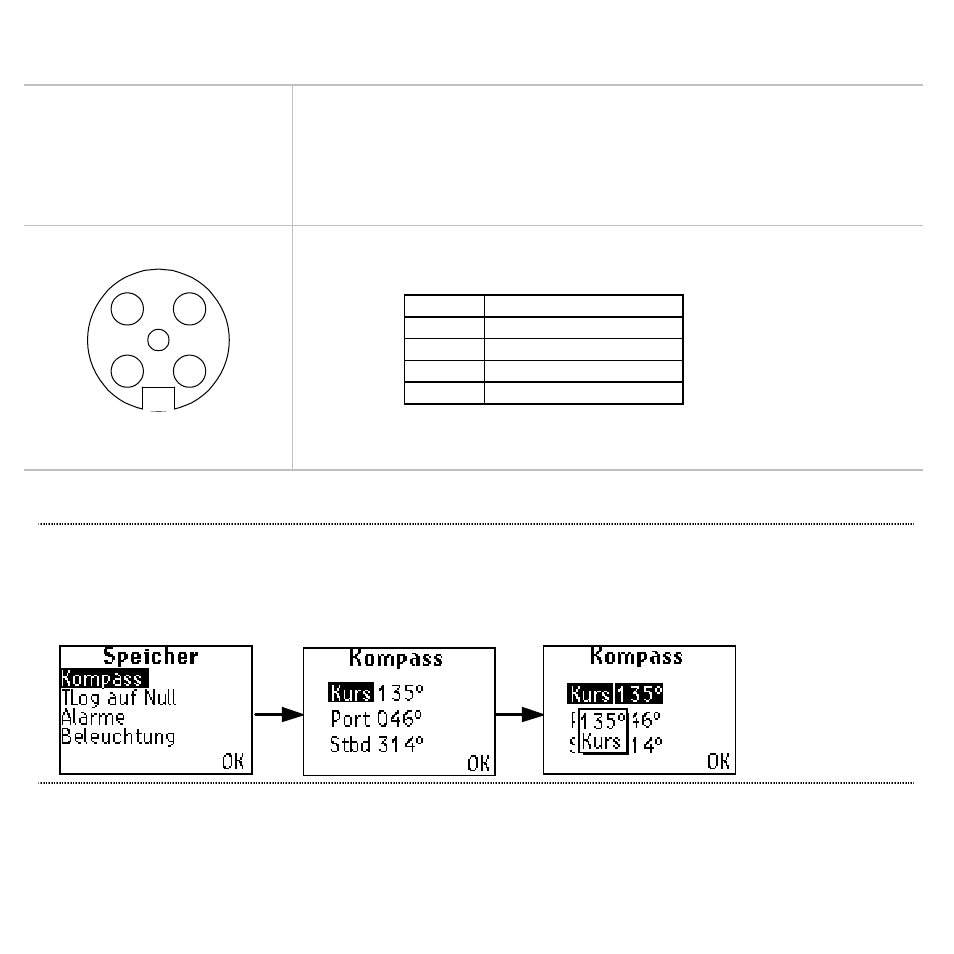

externe anschlüsse
An der Gerätebasis befinden sich zwei FastNet² Anschlüsse. Über diese
Anschlüsse wird die Verbindung zum System für die Zuführung von Spannung
und Daten hergestellt.
Die nachstehende Tabelle beschreibt die Stiftbelegung.
5
2 3
4 1
Stift-Nr. Signal
1 12 V
2 Belegt
3 FastNet²
-
4 FastNet² +
5 0 V
kompassspeicher
kompass
Der Kompassspeicher enthält den jeweiligen Kurs und kann außerdem vom Benutzer definiert werden. Auf der
Seite „Taktischer Kompass“ werden die Backbord- und Steuerbordkurse gespeichert und bei jeder Betätigung
der Taste ENTER aktualisiert. Durch die Wahl von OK wird zum Hauptmenü zurückgekehrt.
