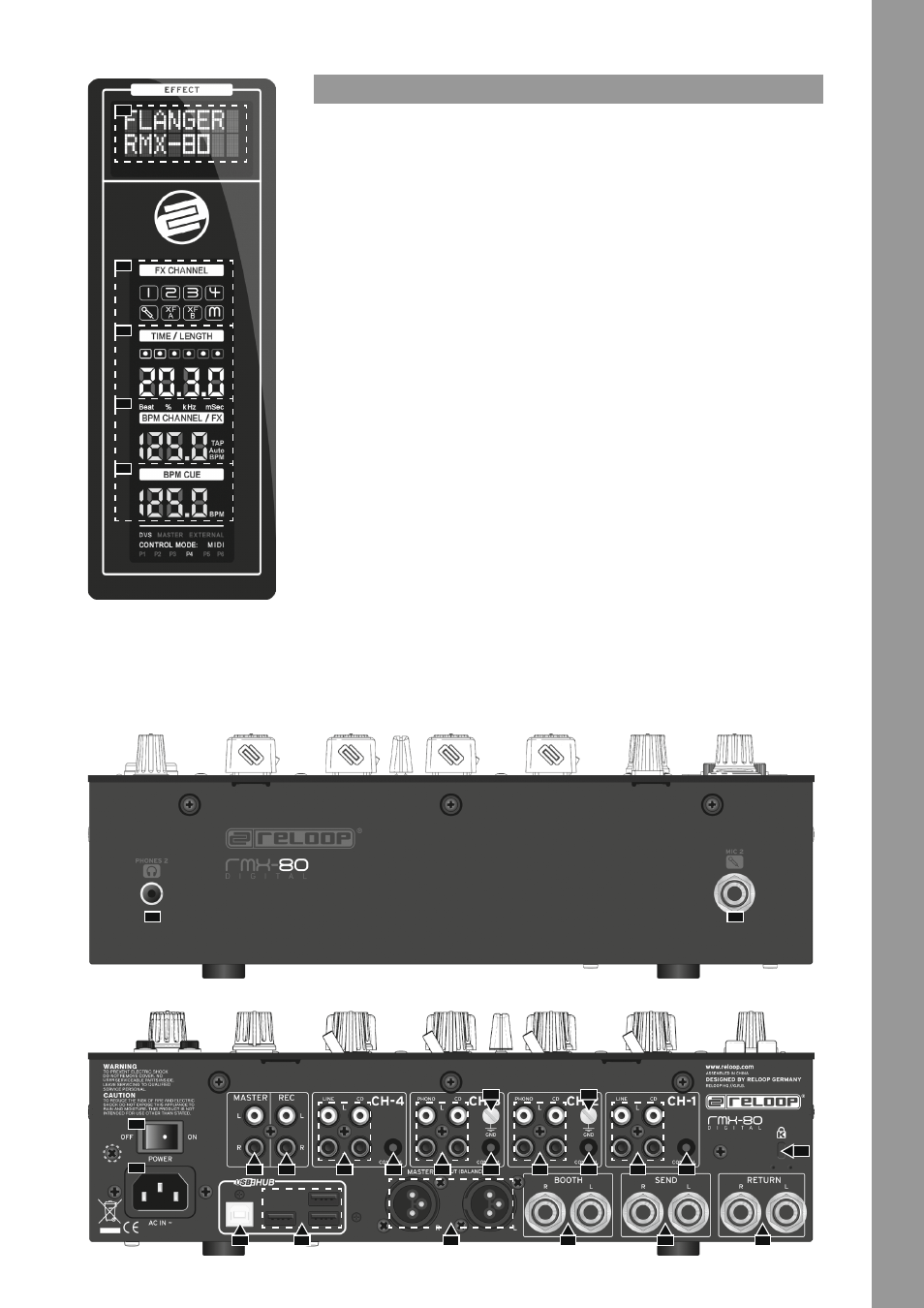

1.1.2 DISPlay
1.1.3 VoRDERSEITE
1.1.4 RÜCKSEITE
1.2 BEzEIChnUnGEn
1.2.1
SIGnal ChannElS
1. ........ Signal-Eingangswahlschalter
2. ....... Gain-Regler
3. ....... 3-Band Equalizer
4. ....... LEDs
5. ....... Filter
6. ....... Cue-Taster
7. ........ Linefader
8. ....... Crossfader-Zuweisungsschalter
9. ....... Crossfader
10. ...... Crossfader-Curve-Regler
11. ....... Crossfader-Start-Schalter
12. ...... Linefader-Curve-Regler
13. ...... Fader-Start-Schalter
14. ...... EQ-Curve-Schalter
1.2.2
MIC-ChannEl
15. ...... Mic 1/AUX Level
16. ...... Aussteuerungs-LED für DJ Mic 1/AUX
17. ...... Mic 2 Level
18. ...... Aussteuerungs-LED für DJ-Mic
19. ...... 2-Band Equalizer für DJ-Mic
20. ..... Mic-Schalter
1.2.3
hEaDPhonES-SEKTIon
21. ...... Mono/Stereo-Split-Wahlschalter
22. ..... Cue EQ (Equalizer für Kopfhörerausgang)
23. ..... Cue Mix (Verhältnis zwischen Cue und
Master-Signal)
24. ..... Cue Level (Lautstärkeregler für Kopfhörerausgang)
1.2.4
MaSTER-SEKTIon
25. ..... Master-Volume, regelt die Master-Lautstärke
26. ..... LED für das Mastersignal
27. ..... Mono/Stereo-Schalter für Booth-Ausgang
28. ..... Balance-Regler für das Master-Signal
29. ..... Booth Volume
1.2.5
fX-SEKTIon
30. ..... BeatFX-Encoder
31. ...... FX-Channel-Wahlschalter
32. ..... Time Encoder
33. ..... Time-Takt-Tasten
34. ..... Tap-Taster
35. ..... Level/Depth-Regler
36. ..... Effekt ON/OFF-Schalter
37. ..... Display
1.2.6
DISPlay
38. ..... Effekt-Display
39. ..... FX-Channel Display
40. .... Effekt-Takt-Auflösungsanzeige
41. ...... Effekt-BPM-Anzeige
42. .... CUE BPM-Anzeige
1.2.7 anSChlÜSSE
43. ..... AUX
44. .... MIC 1
45. ..... Kopfhörerausgang 1
46. .... Kopfhörerausgang 2
47. ..... MIC 2
48. .... Stromanschluss
49. ..... Master Out Cinch
50. .... Master Out Balanced
51. ...... Booth Out
52. ..... Record Out
53. ..... Send
54. .... Return
55. ..... Kanal-Inputs
56. .... GND-Erdung
57. ..... Fader-Start-Anschluss
58a. ... USB A
58b. .. USB B
59. ..... Kensington
60. .... ON/OFF-Schalter
