25
電源ケーブルをPS-570のACコネクタに接続します。PS-570からPS-470へ光ファイバーケーブルを接続します。
Connect the supplied AC power cable to the AC in connector of PS-570. And connect an optical fiber
cable to both the OPT connectors of PS-470 and PS-570.
DC12V IN connector
(XLR 4-pin)
AC IN connector
1
DC 12V
power supply
AC

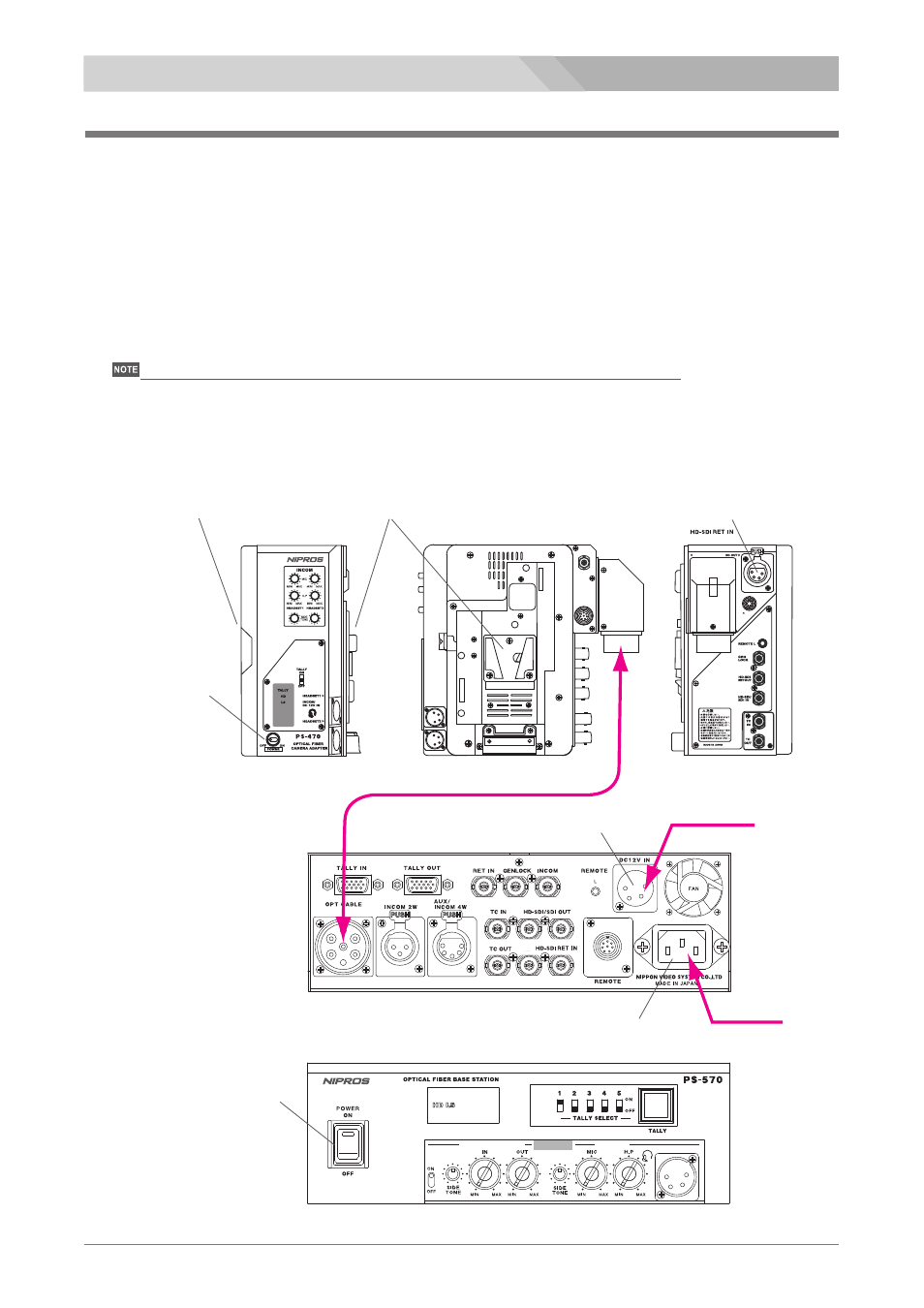

Connection PS-470/1 PS-570/1 接続方法
Power Supply connection
電源の接続
IF OUT
OPT cable
DC OUT connector
POWER switch
DC駆動の場合は、PS-570のDC 12V INコネクタにDC 12V電源(ACアダプター)を接続します。PS-470へは、
Li イオンバッテリーを装着します。
For DC operation, connect an optional DC power supply to the DC12V IN connector of PS-570 and
connect a Li-ion battery to the V-shoe on the PS-470.
1-2
V-shoe mount (wedge)
DC output
(Camera interface)
V-shoe mount
DC input
(Battery interface)
PS-570をDC駆動にて使用する場合は、PS-570からPS-470へは電源は供給されません。
No power is supplied to PS-470 when PS-570 operates with DC12V power.
4W
I/O
EXT LINE (4W I/O) INTERCOM HEADSET
POWER switch
TALLY
