ConTour Array™ 1.1
2. Empilement au sol
Selon les applications, la base du stack est
constituée de 2 ou 3 subwoofers ConTour Array™.
Posez les subwoofers les uns sur les autres.
Important :
sécurisez l’empilement au sol de sorte qu’il ne
bascule pas ! Pour cela, utilisez les filetages M10
situés sur la face arrière des subwoofers CTA 118
ainsi que les raccords pour empilement au sol.
Les satellites sont montés les uns après les autres
sur le CTA 118 Sub supérieur. Utilisez le plateau
d’empilement ConTour Array™ comme base et
système de fixation sur le subwoofer. Celui-ci est
fixé à la bride pour pied du CTA 118 Sub à l’aide de
la vis à bouton M20. Les satellites peuvent ensuite
être inclinés verticalement en toute simplicité avec
le plateau d’empilement, sans avoir à déplacer les
subwoofers. L’angle d’inclinaison vers le bas peut
être sélectionné entre 0° et 9° par paliers de 1,5° au
niveau du plateau d’empilement.

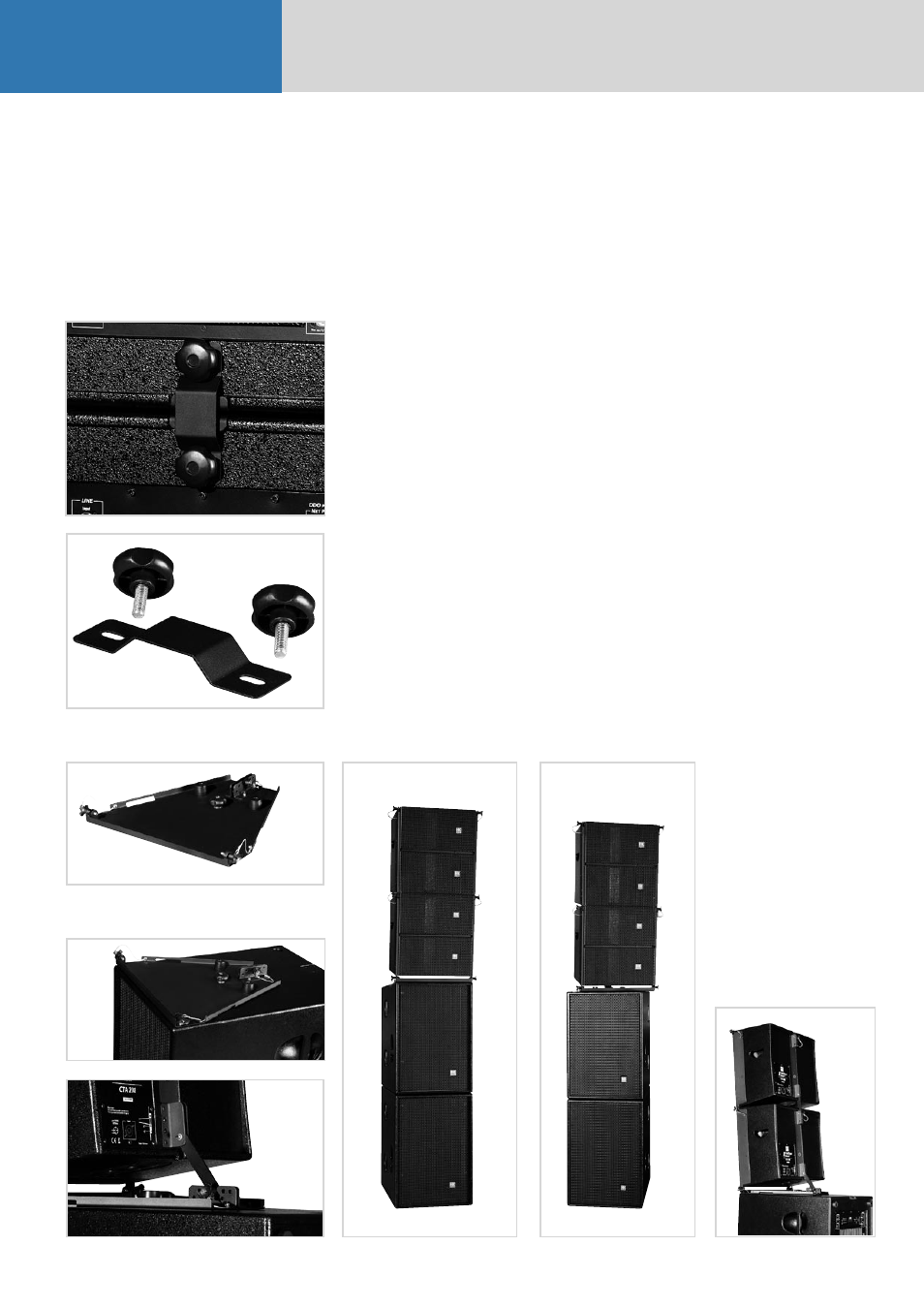

Fig. 12 a, b : raccord pour empilement au sol du
ConTour Array™
3. Raccordement au
secteur et alimentation
à l’aide de générateurs
Raccordez au maximum 2 CTA 118 Sub à une phase
(16 A) du réseau. Si vous utilisez la prise Powercon,
au maximum un CTA 118 Sub supplémentaire peut
être raccordé. La limitation à 13 A (voir indications
imprimées) du courant d’entrée maximum est
prévue pour une mise en service en Grande-
Bretagne dans la mesure où les cordons secteur UK
ne sont autorisés que jusqu’à 13 A. Dans d’autres
pays utilisant des cordons secteur EU, l’intensité du
courant peut atteindre 16 A.
Important : si les CTA 118 Sub doivent fonctionner à
l’aide d’un générateur de courant, celui-ci doit être
en marche avant d’allumer le système. N’allumez
ou n’éteignez jamais les systèmes à l’aide du
générateur ! Les blocs d’alimentation de commande
des étages de puissance PWM pourraient être
endommagés !
Remarque : la prise Powercon n’est pas prévue
pour les appareils fonctionnant avec une tension de
100-120 Volts.
Fig. 15 a, b, c : stack CTA 208 médiums/aigus
Fig. 13 : plateau d’empilement ConTour Array™
Fig. 14 a, b : : fixation du plateau d’empilement
sur un CTA 118 Sub
