7

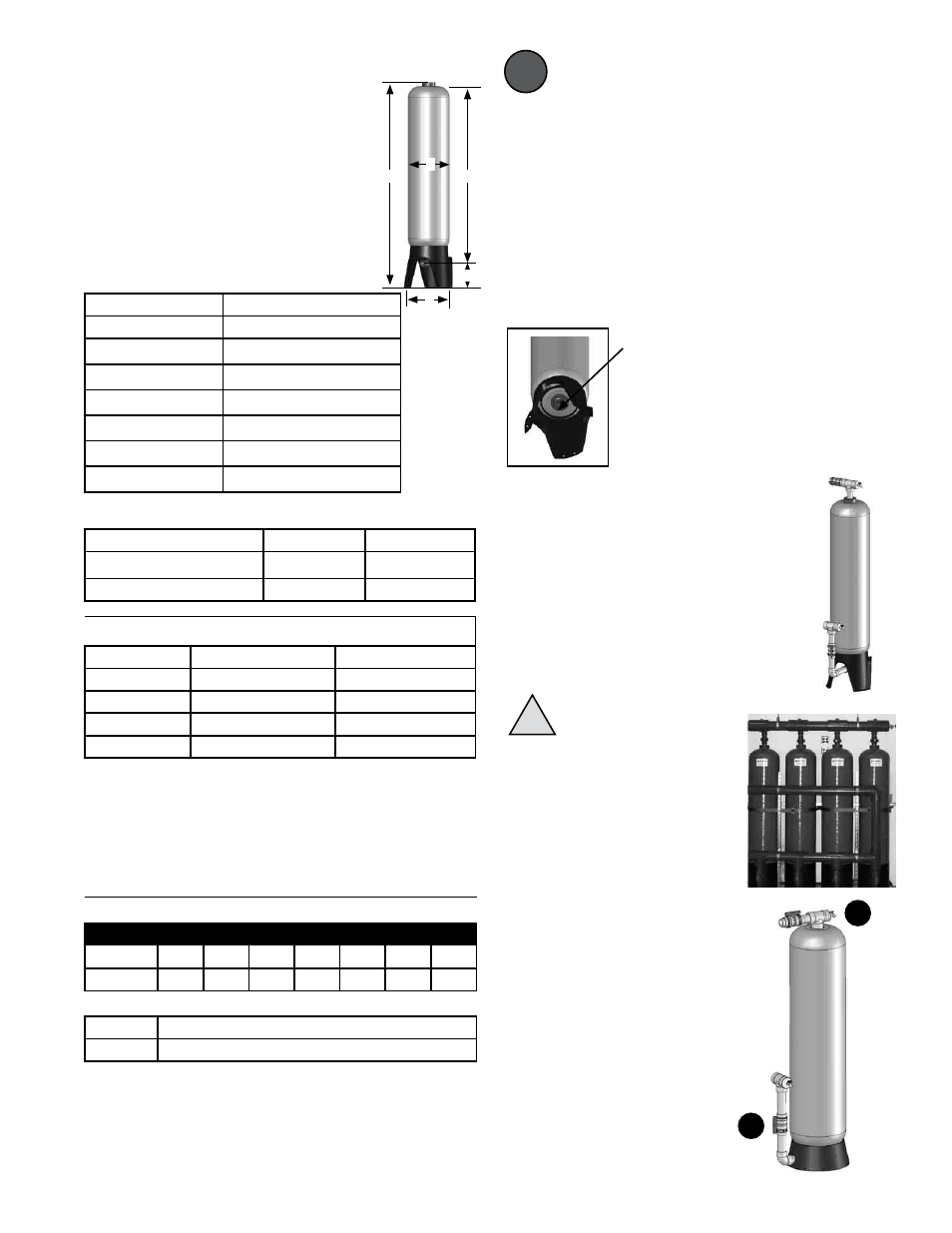

Especificaciones
Conexión de entrada Unión de PVC 2" con toma.
Conexión de salida Toma de PVC 2"
Temperatura 40 - 110 °F
pH 6,5 a 8,5
Hierro ferroso, máx.* 0,3 mg/L
Manganeso, máx.* 0,05 mg/L
Cobre, máx.* 1,3 mg/L
Presión del agua 15 mín., 100 máx. (PSI)
Especificaciones del equipo
Los sistemas OneFlow ® son completos,
autónomos, tienen material cargado y están
listos para usar. Para instalarlos sólo se necesita
una simple conexión de entrada y de salida.
Observar las limitaciones operativas acerca de las
presiones, temperaturas y composición química
del agua a fin de garantizar la compatibilidad.
Especificaciones mecánicas
MODELO 1465 1665
Peso seco (libras) 54 68
Peso de servicio (libras) 350 420
Dimensiones (nominal - pulgadas)
a 17 17
b 14 16
c* 79 79
d 65 65
e* 10,25 10,50
* La altura total y la altura del accesorio de entrada varían según
las variaciones del material y las tolerancias de montaje. Dejar un
espacio adicional sobre el depósito para realizar las conexiones.
c d
a
Instalación
Ajustar los casquillos del depósito
Colocar el depósito en posición horizontal y
revisar los casquillos en la entrada y salida
(parte superior e inferior) del depósito. Es
normal que se aflojen durante el envío. Ajustar
los casquillos con una llave de correa según
sea necesario.
Instalación de las cañerías
Conectar las cañerías de entrada y salida de
acuerdo a las preferencias del usuario y los
códigos locales aplicables. Incluir puertos de
desagüe/muestra con conexiones de grifos de
mangueras en los caños de entrada y salida para
facilitar el arranque y el mantenimiento.
NOTA: Recomendamos instalar una válvula esférica de unión doble en
la entrada y la salida a fin de aislar el depósito para el mantenimiento.
NOTA: Deberá montarse una derivación total para que el caudal
de servicio total pueda dirigirse en el sistema del modo en que sea
necesario para el mantenimiento.
NOTA:El sistema OneFlow
® funciona en el modo de caudal
ascendente a diferencia de un ablandador convencional. La entrada se
encuentra en la parte inferior, la salida en la parte superior.
Avisos importantes
!
i
Sujetar la cañería
El peso total de la cañería y las válvulas
debe estar sujeto mediante un tubo
de una sola pieza, soportes colgantes
para caños u otros medios. Las
conexiones del depósito no pueden
sostener el peso de las cañerías. Esta
imagen de la instalación de un sistema
con depósitos múltiples muestra cómo
sujetar las cañerías adecuadamente.
Casquillo del depósito.
Girar en sentido horario
para ajustar.
Arranque
1
2
Conectar una manguera al grifo en la salida del
depósito. Llevar la manguera hacia un desagüe.
Abrir lentamente en forma parcial la válvula
esférica de suministro de agua. Dejar que el
depósito se llene con agua lentamente. Cuando
salga un chorro de agua constante por el
desagüe, cerrar la válvula de suministro.
Abrir las válvulas de entrada y de salida en el
sistema. Transferir las válvulas de derivación de la
posición de Derivación a la posición de Servicio.
Abrir una llave cercana que vaya corriente abajo
del sistema OneFlow ® para eliminar el aire.
Revisar en busca de fugas. Repararlas si es
necesario.
El sistema ahora está listo para ser utilizado.
Caudaldeserviciomáx.(gpm)vs.
Temperaturadelagua
Sistemasdefuncionamientocontinuo:
Sistema 40 °F 45 °F 50 °F 55 °F 60 °F 65 °F 70 °F
14-65 40 44 48 50 50 50 50
16-65 45 51 56 59 63 69 75
Sistemasdefuncionamientointermitente:
14-65 50 gpm en todas las temperaturas
16-65 75 gpm en todas las temperaturas
* Se considera funcionamiento intermitente al inferior a 2 horas
de caudal máximo durante un periodo de 24 horas. Se pueden
obtener índices de caudal superiores combinando los sistemas
en serie.
e
b
