- 15 -
1 9 / 16 po
ENCADREMENT
2 AU
TOTAL
(2) VIS
D’ASSEMBLAGE
(M4x30mm Tête
ronde)
4 VIS
D’ASSEMBLAGE
(4,2x15mm)
VOIR LES
DIMENSIONS DE
L’OUVERTURE
METAL OU TOUTE AUTRE
MATIERE NON COMBUSTIBLE
A
1 5 /
8
po
(41mm)
14 15 / 16 po
(379mm)
8 3 /
4
po
(222mm)
4 9 / 16 po
(116mm)
A = 26 1 / 8 po (663,3 mm) PK2229
34 3 /
4
po (883,3 mm) PK2238
DÉCOUPER UN TROU
DANS LA BASE DE L’ARMOIRE

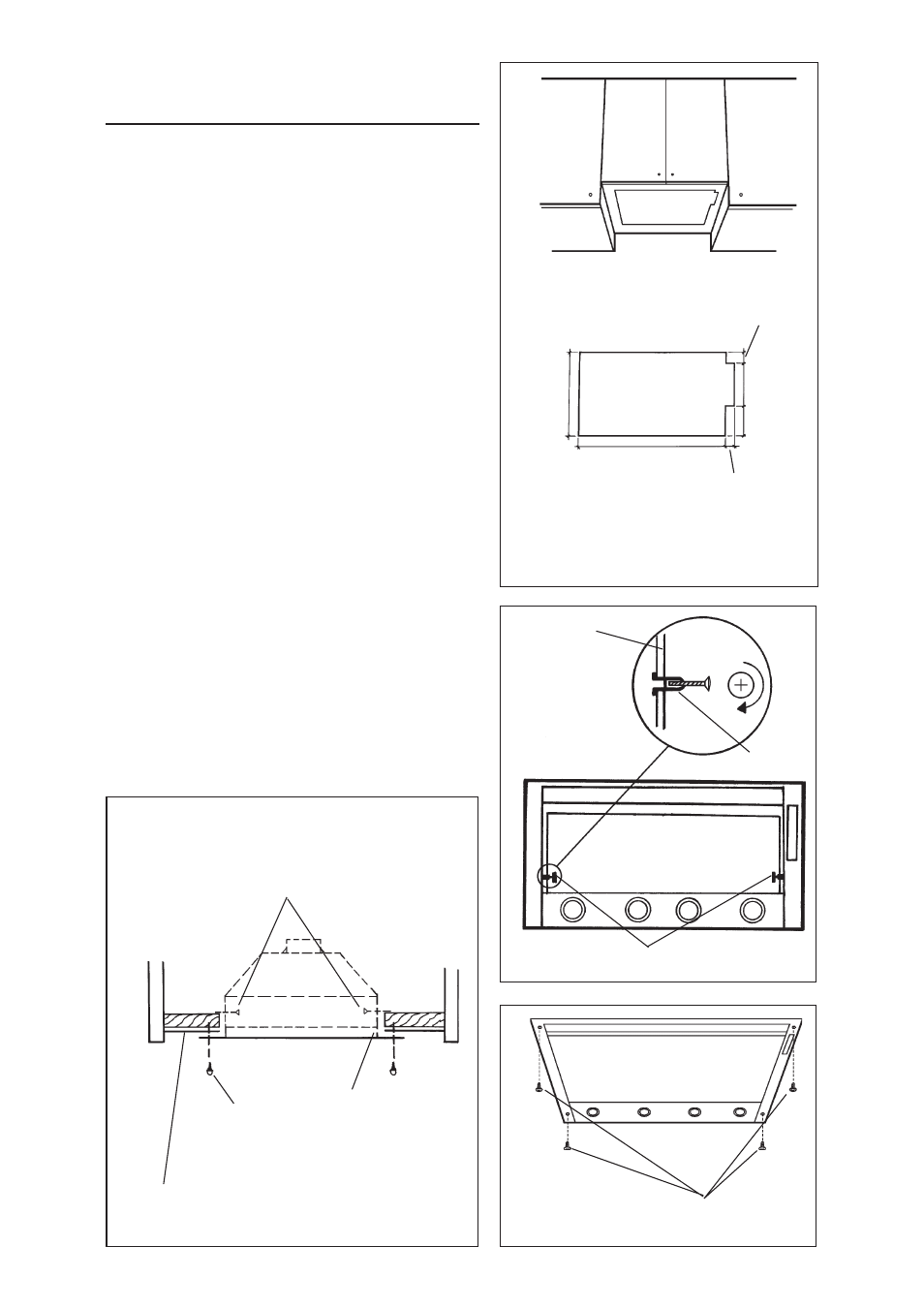

INSTALLATION DE LA
HOTTE
1. Découper un trou dans le fond de
l’armoire pour y insérer la hotte.
2. Insérer(2) vis de montage (M4 x 30
mm à tête plate) dans le côté de la
hotte derrière les filtres avec des
douilles pour qu’elles ne dépassent pas
à l’extérieur.
3. Insérer la hotte et la fixer provisoirement
à l’aide des (2) vis de montage
(M4 x 30 mm à tête plate).
4. Une fois que la hotte est installée et
qu’elle est à niveau avec le bas de
l’ouverture, fixer la hotte avec (4) vis
de montage (4,2 mm x 15 mm à tête
plate).
DOUILLE
2 VIS D’ASSEMBLAGE
(M4 x 30 mm)
4 VIS D’ASSEMBLAGE
(4,2 mm x 15 mm)
