INSTRUCCIONES

EN

ESPAÑOL

INSTRUCTIONS

EN

FRAN

ç

AIS

El empalme para el llenado de calderas residenciales modelo RBFF debe instalarse en

los sistemas de calefacción con agua caliente en ciclo cerrado según el diagrama de

tuberías que se muestra en la Figura 1. Consulte la Figura 2 para la identificación de los

puertos del RBFF.

Instrucciones de instalación

1. Conecte el puerto del sistema del RBFF en la conexión intermedia inferior del

separador de aire con conector negro o de latón de 1/2 pulg. El RBFF puede

instalarse con el monomando de la válvula y el medidor de presión hacia cualquier

dirección. Seleccione un conector de 1/2 pulg. de una longitud adecuada para

la instalación y ajuste hasta que quede en posición para un fácil acceso y/o

consideraciones de la tubería. Asegúrese de permitir espacio suficiente para la

operación de la palanca de llenado rápido de la válvula reguladora de presión del

agua.

2. Instale el tanque de expansión en el puerto de tanque de expansión hembra inferior

de 1/2 pulg. del RBFF.

3. Es posible instalar la válvula reguladora de la presión de agua directamente en la

rosca macho de 1/2 pulg. del puerto de llenado del RBFF. Se recomienda usar un

dispositivo de prevención de reflujo como el Watts 9D. Consulte los códigos locales

para ver los requisitos de prevención de reflujo.

Nota importante:

¡Debe instalarse una válvula de cierre en el conducto de agua fría

contra la corriente de la válvula reguladora de la presión de agua y del dispositivo de

reflujo!

Funcionamiento normal

Durante el funcionamiento normal del sistema de

calefacción, el monomando de la válvula del RBFF

debe estar trabado en la posición de todos los puertos

abiertos, tal como se muestra en la Figura 3, con el

puerto de drenaje cerrado (ranura de destornillador

perpendicular al puerto de drenaje) y la tapa del puerto

de drenaje debe estar instalada. Para operar la válvula,

presione para destrabar el monomando accionado

por resorte de la pestaña con traba. El monomando

puede girarse en ambas direcciones y saldrá y se

trabará en las cuatro posiciones que se muestran en

las figuras 3 a 6. La protuberancia corta indica que

el puerto está cerrado; las alas largas indican que los

puertos están abiertos.

Función 1 – Reemplazo del tanque de expansión/

mantenimiento de la carga de aire

1. Presione y gire el monomando del RBFF 90° en

sentido antihorario y trábelo en la posición de puerto

de tanque de expansión cerrado, tal como se

muestra en la Figura 4.

2. Asegúrese de que el puerto de drenaje del RBFF

esté cerrado. La ranura de destornillador debe estar

perpendicular al puerto de drenaje. Quite lentamente

la tapa del puerto de drenaje y conecte la manguera.

3. Abra lentamente el puerto de drenaje girando la

válvula del puerto de drenaje a la posición abierta

(ranura de destornillador paralela al puerto de

drenaje) para dejar salir la presión del diafragma del

tanque de expansión.

4. Con un medidor de presión de aire adecuado,

verifique el nivel de carga de aire del tanque de

expansión mediante la válvula Schrader del tanque y

ajuste según sea necesario.

Nota importante: ¡Consulte las instrucciones del

fabricante del tanque de expansión para ver información adicional sobre cómo cargar

el tanque de expansión! La carga de presión de aire debe coincidir con el parámetro

de la presión de llenado del sistema (válvula reguladora de la presión de agua). Si está

reemplazando el tanque, quite el tanque antiguo e instale el nuevo tanque. Verifique

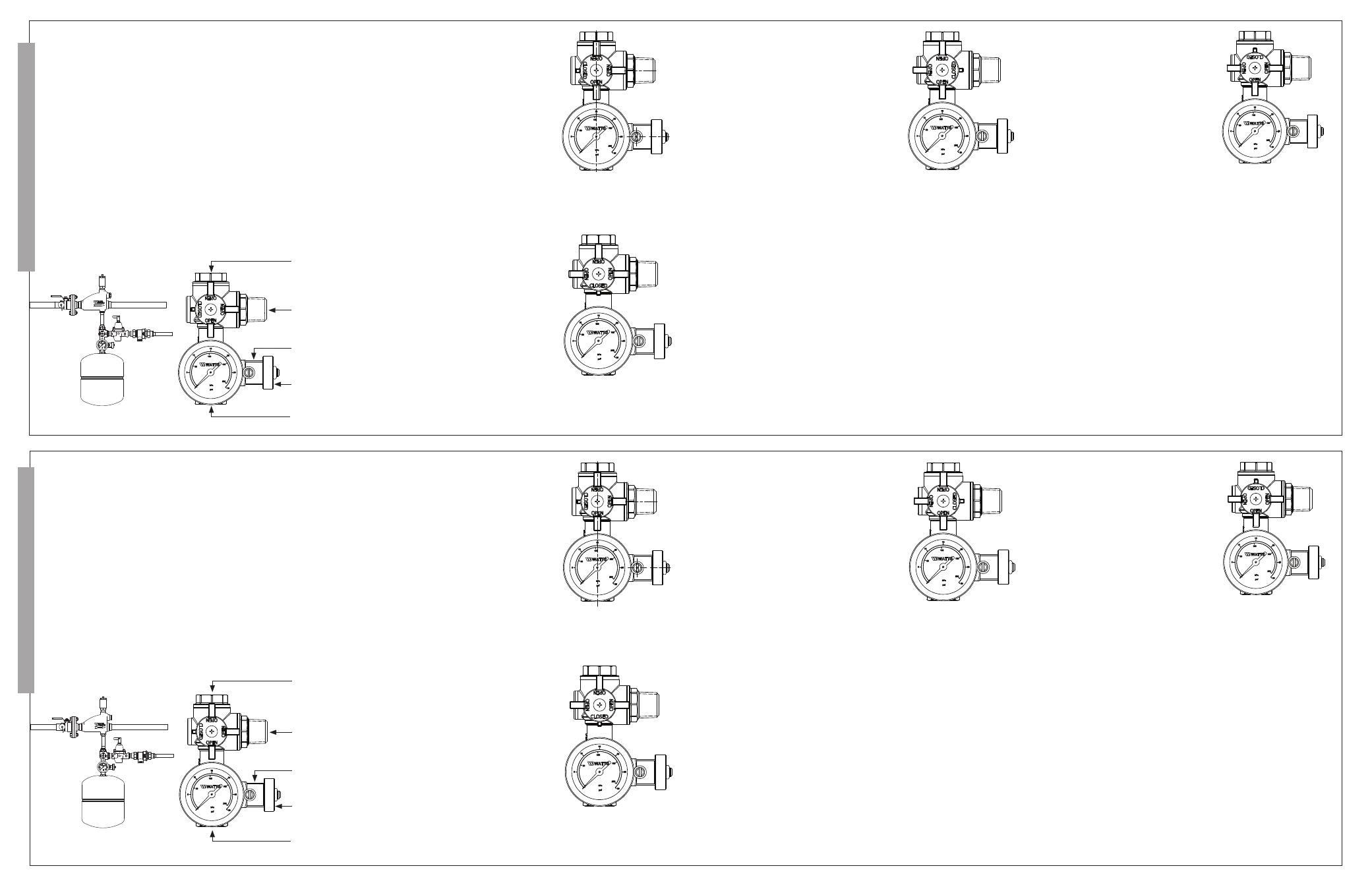

Fig. 1

Fig. 2

Puerto del

sistema

Puerto de

llenadot

Válvula del

puerto de

drenaje

Tapa del

puerto de

drenaje

Puerto del

tanque de

expansión

la carga de aire del nuevo tanque y ajústela de ser

necesario.

5. Cierre el puerto de drenaje (ranura de destornillador

perpendicular al puerto de drenaje).

6. Quite la manguera del puerto de drenaje y reinstale la

tapa del puerto de drenaje.

7. Presione y gire el monomando del RBFF 90° en

sentido horario y trábelo en la posición de todos los

puertos abiertos, tal como se muestra en la Figura 3,

para que el sistema esté nuevamente en operación.

Función 2 – Mantenimiento/

reemplazo de la válvula
reguladora de la
presión de agua

1. Presione y gire el monomando del RBFF 180° y trábelo en la posición de puerto de llenado

cerrado tal como se muestra en la Figura 5.

2. Cierre la válvula de aislamiento del conducto de agua fría a la válvula reguladora de la presión

de agua.

3. Realice el mantenimiento/reemplace la válvula reguladora de la presión de agua.
4. Abra lentamente la válvula del conducto a la válvula reguladora de la presión de agua.
5. Presione y gire el monomando del RBFF 180° en sentido horario y trábelo en la posición

de todos los puertos abiertos, tal como se muestra en la Figura 3, para que el sistema esté

nuevamente en operación.

Función 3 – Ajuste de la válvula reguladora de la

presión de agua

Para aumentar la presión de llenado del sistema:
1. Siga todo el procedimiento de la

Función 1 anterior para configurar la carga de aire del

tanque de expansión para que coincida con el nivel de presión de llenado deseado.

2. Presione y gire el monomando del RBFF y trábelo en la posición de puerto del sistema

cerrado tal como se muestra en la Figura 6.

Fig. 3

Fig. 4

Fig. 5

3. Con el medidor de presión del RBFF como

referencia, ajuste la válvula reguladora de la

presión de agua en el nivel deseado.

4. Presione y gire el monomando del RBFF 90°

en sentido antihorario y trábelo en la posición

de todos los puertos abiertos, tal como se

muestra en la Figura 3, para que el sistema

esté nuevamente en operación.

Para disminuir la presión de llenado del sistema:
1. Presione y gire el monomando del RBFF 90°

en sentido horario y trábelo en la posición

de puerto del sistema cerrado, tal como se

muestra en la Figura 6.

2. Gire el tornillo de ajuste de la válvula reguladora de la presión de agua para reducir

la presión.

3. Asegúrese de que el puerto de drenaje del RBFF esté cerrado. La ranura de

destornillador debe estar perpendicular al puerto de drenaje. Quite lentamente la

tapa del puerto de drenaje y conecte la manguera.

4. Abra lentamente el puerto de drenaje (ranura de destornillador paralela al puerto de

drenaje) hasta que comience a llenarse la válvula reguladora de la presión de agua.

5. Cierre el puerto de drenaje (ranura de destornillador perpendicular al puerto de

drenaje) y lea la presión del medidor de presión del RBFF.

6. Repita los pasos 2 a 5 según sea necesario para lograr la presión de llenado

deseada.

7. Quite la manguera del puerto de drenaje y reinstale la tapa del puerto de drenaje.
8. Siga todos los pasos de la sección correspondiente a la

Función 1 anterior para

restablecer la carga de aire del tanque de expansión con el fin de que coincida con

la configuración de la válvula reguladora de la presión de agua.

Otras funciones

El puerto de drenaje de la válvula esférica también puede usarse para otras

operaciones de drenaje y llenado. El monomando del RBFF generalmente estará con

una rotación de 180° y trabado en la posición de puerto de llenado cerrado para estas

operaciones.

Fig. 6

L'accessoire RBFF de remplissage pour chaudière domestique doit être monté sur des

systèmes de traitement de l'eau chaude en circuit fermé, en accord avec le schéma de

tuyauterie (Fig. 1). Se référer à la Figure 2 au sujet des orifices.

Instructions d’installation

1. Avec un tuyau, raccorder l'orifice-système de l'accessoire RBFF au taraudage

inférieur du séparateur d'air (utiliser un mamelon en laiton ou noir de

1/2 po). Le RBFF peut être monté avec le robinet et le manomètre tournés dans

n'importe quelle direction – choisir un mamelon de 1/2 po de diamètre et de

longueur adéquate selon le montage, puis orienter en serrant, en vue de faciliter

l'accès ou la pose de la tuyauterie. Veiller à laisser suffisamment d'espace pour le

levier de remplissage rapide du régulateur de pression d'eau.

2. Fixer le réservoir de dilatation à l'orifice-réservoir de dilatation de 1/2 po

(partie inférieure du RBFF).

3. Le régulateur de pression d'eau peut être fixé directement au filetage extérieur de

1/2 po de l'orifice-remplissage du RBFF. Il est conseillé d'utiliser un dispositif de

non-retour, tel le 9D de Watts – prendre connaissance des exigences des codes

locaux à ce sujet.

Avis important :

Un robinet d'arrêt doit être posé sur la conduite d'eau froide, en

amont du régulateur de pression d'eau et du dispositif de non retour !

Service normal

En service normal du système de chauffage, le

robinet du RBFF doit être verrouillé en position « tous

les orifices ouverts » (cf. Figure 3), exception faite

de l'orifice de vidange qui doit être fermé (fente de

tournevis perpendiculaire à cet orifice) et bouché par la

mise en place de son couvercle. Pour régler le robinet,

l'enfoncer d'abord pour le libérer de la patte de

verrouillage ; le tourner ensuite dans un sens ou dans

l'autre, puis le relâcher : il remontera et se verrouillera

dans l'une des quatre positions (Figures 3 à 6). (La

pièce courte indique l'orifice fermé ; les longues ailettes

indiquent les orifices ouverts).

Fonction 1 - Remplacement

du réservoir de
dilatation/Entretien de la charge d'air

1. Enfoncer le robinet du RBFF et le tourner à 90°

dans le sens anti-horaire ; relâcher et verrouiller en

position « orifice-réservoir de dilatation fermé »

(cf. Figure 4).

2. S'assurer que l'orifice de vidange du RBFF est bien

fermé : la fente de tournevis doit être perpendiculaire

à cet orifice. Enlever délicatement le couvercle de

l'orifice, puis y raccorder un tuyau flexible.

3. Ouvrir l'orifice de vidange, en tournant lentement

son robinet en position ouverte (fente de tournevis

parallèle à l'orifice de vidange), afin de diminuer la

pression sur la membrane du réservoir de dilatation.

4. À l'aide d'un contrôleur adéquat de pression d'air,

vérifier le niveau de charge d'air du réservoir par la

vanne Schrader de celui-ci. Régler au besoin.

Avis important

- Consulter les instructions du

fabricant du réservoir de dilatation pour obtenir des

informations complémentaires sur le chargement

du réservoir ! La charge d'air doit correspondre

au réglage de remplissage-pressurisation du

système (régulateur de pression d'eau). En cas de

Fig. 1

Fig. 2

Orifice-

système

Orifice-

remplissage

Robinet de

vidange

Couvercle de

l'orifice de

vidange

Orifice-réservoir

de dilatation

remplacement, retirer le réservoir usé et poser un

réservoir neuf. Vérifier la charge d'air dans le nouveau

réservoir et régler au besoin.

5. Fermer l'orifice de vidange (fente de tournevis

perpendiculaire à cet orifice).

6. Retirer le tuyau flexible de l'orifice, puis remettre son

couvercle.

7. Enfoncer le robinet du RBFF et le tourner à 90° dans

le sens horaire ; relâcher et verrouiller en position

« tous les orifices ouverts » (cf. Figure 3) pour

remettre le système en service.

Fonction 2 - Réparation/

remplacement du
régulateur de pression
d'eau

1. Enfoncer le robinet du RBFF et le tourner à 180° ; relâcher et verrouiller en position « orifice-

remplissage fermé » (cf. Figure 5).

2. Fermer le robinet d'isolement sur la conduite d'arrivée d'eau froide vers le régulateur de

pression d'eau.

3. Réparer/remplacer le régulateur.
4. Ouvrir lentement le robinet d'arrivée d'eau vers le régulateur.
5. Enfoncer le robinet du RBFF et le tourner à 180° ; relâcher et verrouiller en position « tous les

orifices ouverts » (cf. Figure 3) pour remettre le système en service.

Fonction 3 - Réglage du régulateur de pression d'eau

Pour augmenter la pression de remplissage du système :
1. Suivre toute la procédure

Fonction 1 ci-dessus, afin de régler la charge d'air du réservoir de

dilatation en accord avec le niveau de pression de remplissage souhaité.

2. Enfoncer le robinet du RBFF et le tourner en position « orifice-système fermé » (cf. Figure 6).

Relâcher pour verrouiller.

3. En se référant au manomètre du RBFF, régler le régulateur de pression d'eau au niveau

souhaité.

Fig. 3

Fig. 4

Fig. 5

4. Enfoncer le robinet du RBFF et le tourner

à 90° dans le sens anti-horaire ; relâcher

et verrouiller en position « tous les orifices

ouverts » (cf. Figure 3) pour remettre le

système en service.

Pour diminuer la pression de remplissage du

système :
1. Enfoncer le robinet du RBFF et le tourner à

90° dans le sens horaire en position « orifice-

système fermé » (cf. Figure 6). Relâcher pour

verrouiller.

2. Tourner la vis de réglage du régulateur pour

diminuer la pression.

3. S'assurer que l'orifice de vidange du RBFF

est bien fermé : la fente de tournevis doit être

perpendiculaire à cet orifice. Enlever délicatement le couvercle de l'orifice, puis y

raccorder un tuyau flexible.

4. Ouvrir lentement l'orifice de vidange (fente de tournevis parallèle à cet orifice),

jusqu'à ce que le régulateur commence à se remplir.

5. Fermer l'orifice de vidange (fente de tournevis perpendiculaire à cet orifice), puis

constater la pression indiquée par le manomètre du RBFF.

6. Répéter au besoin les étapes 2 à 5 pour établir la pression souhaitée.
7. Retirer le tuyau flexible de l'orifice, puis remettre son couvercle.
8. Suivre toutes les étapes de la

Fonction 1 ci-dessus pour rétablir la charge d'air du

réservoir de dilatation au réglage correspondant du régulateur de pression d'eau.

Autres fonctions

L'orifice de vidange avec robinet à tournant sphérique est utile dans plusieurs activités

de vidange et de remplissage. Normalement, le robinet du RBFF sera alors tourné à

180° et verrouillé en position « orifice-remplissage fermé » pour permettre ces activités.

Fig. 6
