Funcionamiento
Si la presión es suficiente, el funcionamiento del sistema
OneFlow ® es totalmente automático. Para que el funcionamiento
sea confiable sólo se requieren controles de la presión de salida,
cambios periódicos de los filtros y el registro del mantenimiento.

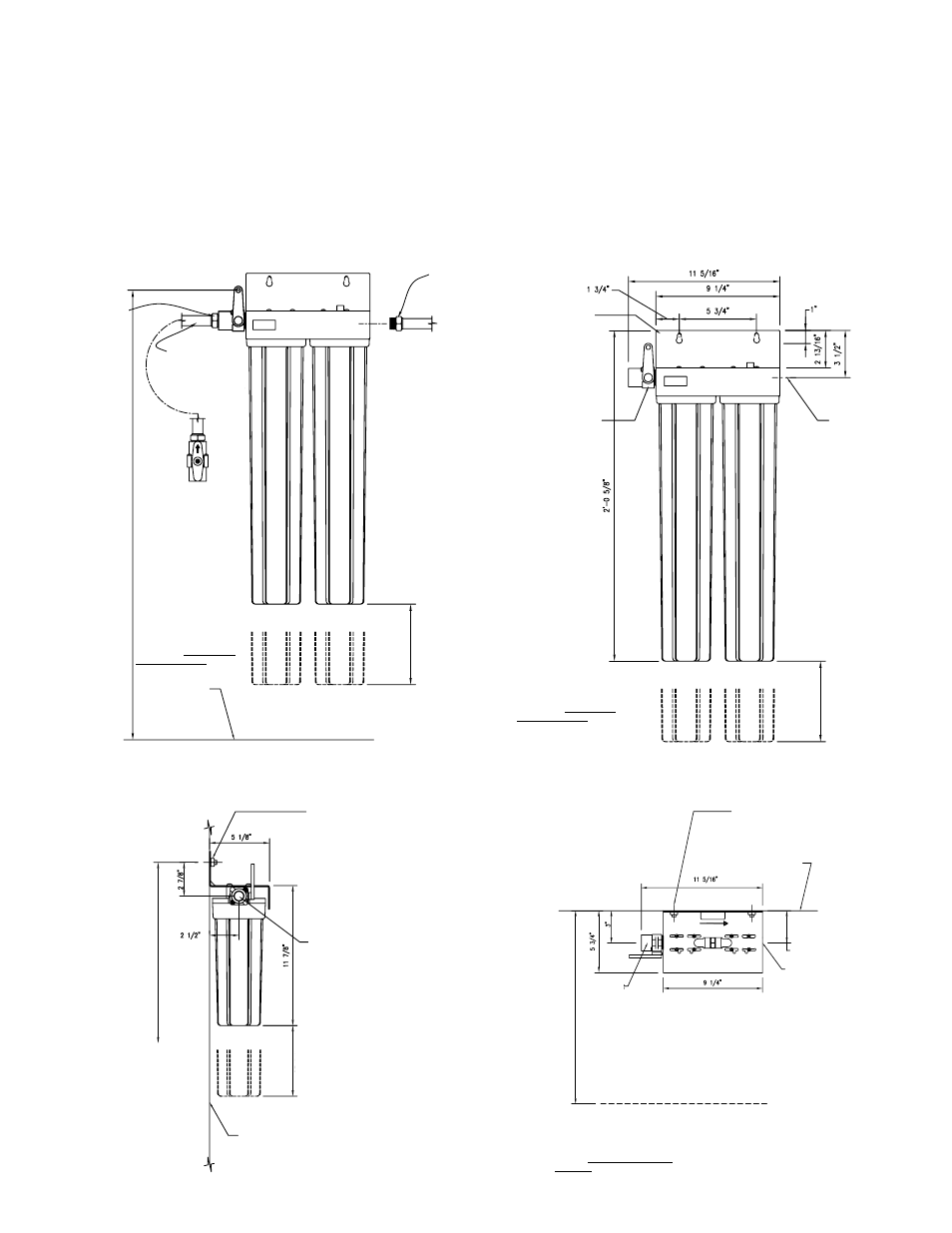

Diagramas y dimensiones de instalación
3”
3”
3”
Direction of Flow
MONTAR A UNA PARED
FIRME EN ENTRAMADOS
O PANEL PARA PARED. NO
MONTAR A TABLAROCA
NI PLACA DE YESO SIN
SOPORTE.
VÁLVULA ESFÉRICA DE 1/2"
PARA CAUDAL TOTAL CON
CONEXIÓN DE ENTRADA
DE 1/2" FPT DESDE EL
SUMINISTRO DE AGUA DEL
INMUEBLE. CONEXIÓN DE SALIDA
DE 1/2" FPT AL
EQUIPO.
PRESIÓN MÁX.: 125 psi
TEMPERATURA MÁX.: 100 °F
LA UNIDAD DE FILTRACIÓN DE AGUA
DEBE INSTALARSE ÚNICAMENTE EN EL
SUMINISTRO DE AGUA FRÍA.
PRESIÓN MÁX.: 125 psi
TEMPERATURA MÁX.: 100 °F
LA UNIDAD DE FILTRACIÓN DE AGUA
DEBE INSTALARSE ÚNICAMENTE EN EL
SUMINISTRO DE AGUA FRÍA.
PRESIÓN MÁX.: 125 psi
TEMPERATURA MÁX.: 100 °F
LA UNIDAD DE FILTRACIÓN DE AGUA DEBE
INSTALARSE ÚNICAMENTE EN EL SUMINISTRO
DE AGUA FRÍA.
NOTA:
NO MONTAR EL CONJUNTO DEL
FILTRO DETRÁS DE UNA MÁQUINA
DE HIELO U OTROS ARTEFACTOS
QUE DIFICULTEN EL ACCESO PARA
EL MANTENIMIENTO DEL SISTEMA
DE FILTRACIÓN.
MONTAR A UNA PARED FIRME
EN ENTRAMADOS O PANEL
PARA PARED. NO MONTAR
A TABLAROCA NI PLACA DE
YESO SIN SOPORTE. MONTAR A UNA PARED FIRME
EN ENTRAMADOS O PANEL
PARA PARED. NO MONTAR
A TABLAROCA NI PLACA DE
YESO SIN SOPORTE.
PARED
3" A LA
SALIDA
AL EQUIPO (SALIDA)
Dirección del caudal A LA
ENTRADA
ESP
ACIO P
ARA EL MANTENIMIENTO
ESP
ACIO P
ARA EL
MANTENIMIENTO
ADAPTADOR
DE 1/2" MPT
NECESARIO PARA
ADAPTAR A LA
SALIDA FPT.
PROPORCIONAR CAÑERÍA/
TUBERÍA ADECUADA AL
EQUIPO PARA EL AGUA
FILTRADA Y TRATADA.
CAÑO DE 1/2" O TUBERÍA
PARA BEBIDAS REFORZADA
FLEXIBLE DE 1/2" DE
D.I. PROVENIENTE DEL
SUMINISTRO DE AGUA
CLORADA MUNICIPAL.
SUMINISTRO
DE AGUA
INSTALAR (MÍN.) VÁLVULA
ESFÉRICA DE 1/2" PARA
CAUDAL TOTAL CON
CONEXIÓN DE ENTRADA
DE 1/2" FPT. (VÁLVULA NO
INCLUIDA)
AL
TURA DE INST
ALACIÓN
2'-8" MÍN. - 5'-0" SOBRE EL PISO TERMINADO
ESP
ACIO P
ARA
EXTRACCIÓN
3" MÍN.
NIVEL DEL SUELO
ADAPTADOR DE 1/2"
MPT NECESARIO
PARA ADAPTAR LA
ENTRADA FPT.
CONEXIÓN DE ENTRADA DE
LA VÁLVULA ESFÉRICA DE
1/2" PARA CAUDAL TOTAL AL
SUMINISTRO DE AGUA FRÍA
2'-8" MÍN. - 5'-0" SOBRE EL PISO TERMINADO
AL
TURA DE INST
ALACIÓN
A LA ENTRADA
PARED
1'-6" MÍN.
ESP
ACIO P
ARA
EXTRACCIÓN
3" MÍN.
1'-6" MÍN.
DESDE EL
SUMINISTRO DE
AGUA (ENTRADA)
