9

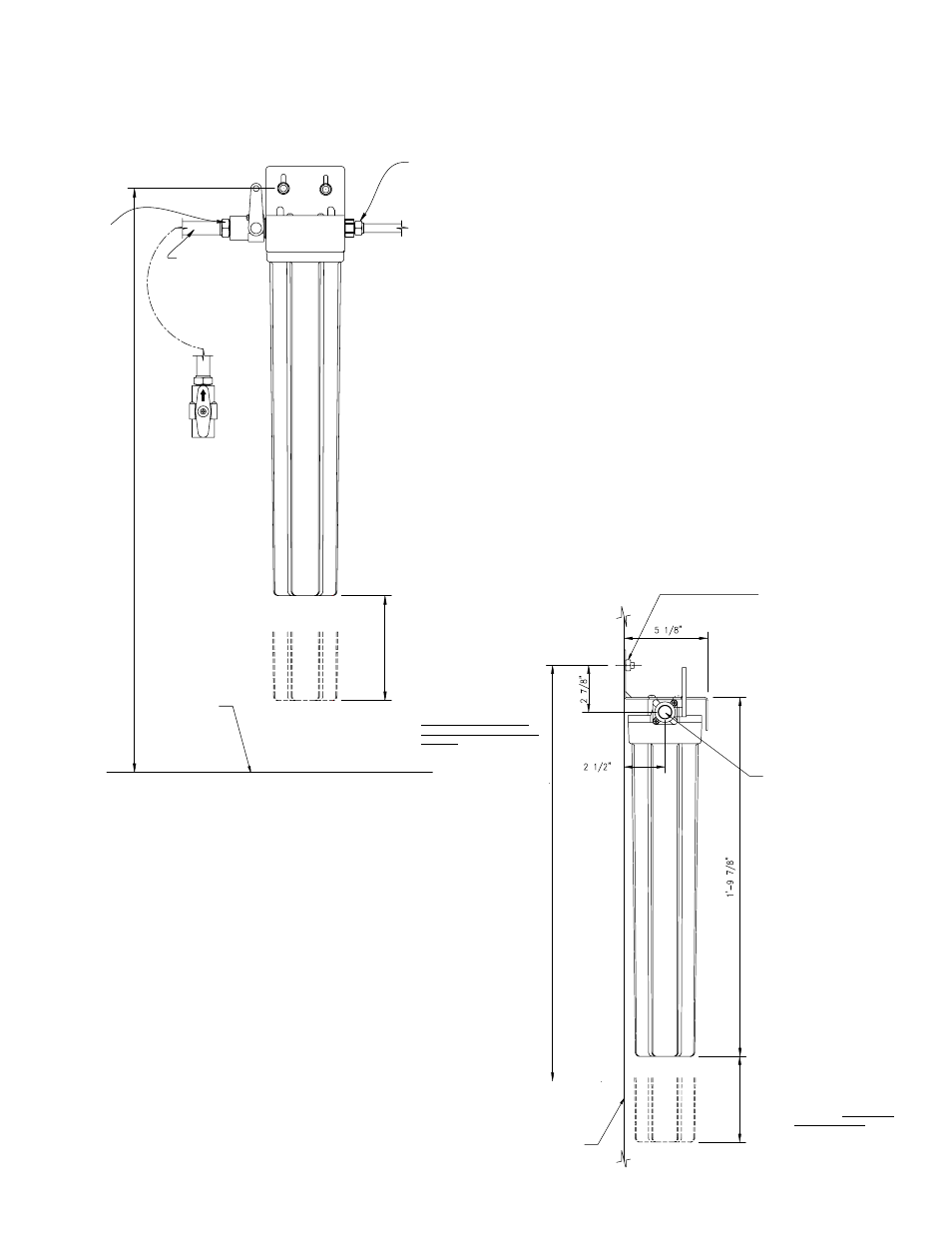

Diagramas y dimensiones de instalación
NOTA:
NO MONTAR EL CONJUNTO DEL FILTRO
DETRÁS DE UNA MÁQUINA DE HIELO U
OTROS ARTEFACTOS QUE DIFICULTEN EL
ACCESO PARA EL MANTENIMIENTO DEL
SISTEMA DE FILTRACIÓN.
PROPORCIONAR CAÑERÍA/TUBERÍA
ADECUADA AL EQUIPO PARA EL AGUA
FILTRADA Y TRATADA.
ADAPTADOR DE 1/2"
MPT NECESARIO
PARA ADAPTAR A LA
SALIDA FPT.
ADAPTADOR
DE 1/2" MPT
NECESARIO PARA
ADAPTAR LA
ENTRADA FPT.
CAÑO DE 1/2" O TUBERÍA PARA
BEBIDAS REFORZADA FLEXIBLE
DE 1/2" DE D.I. PROVENIENTE
DEL SUMINISTRO DE AGUA
CLORADA MUNICIPAL.
SUMINISTRO
DE AGUA
NIVEL DEL SUELO
AL
TURA DE INST
ALACIÓN
ESP
ACIO P
ARA EXTRACCIÓN 3" MÍN.
2'-8" MÍN. - 5'-0" SOBRE EL PISO TERMINADO
INSTALAR (MÍN.) VÁLVULA
ESFÉRICA DE 1/2" PARA CAUDAL
TOTAL CON CONEXIÓN DE
ENTRADA DE 1/2" FPT. (VÁLVULA
NO INCLUIDA)
PRESIÓN MÁX.: 125 psi
TEMPERATURA MÁX.: 100 °F
LA UNIDAD DE FILTRACIÓN DE AGUA DEBE
INSTALARSE ÚNICAMENTE EN EL SUMINISTRO
DE AGUA FRÍA.
2'-8" MÍN. - 5'-0" SOBRE EL PISO TERMINADO
AL
TURA DE INST
ALACIÓN
A LA ENTRADA
MONTAR A UNA PARED FIRME
EN ENTRAMADOS O PANEL
PARA PARED. NO MONTAR A
TABLAROCA NI PLACA DE YESO
SIN SOPORTE.
CONEXIÓN DE ENTRADA DE
LA VÁLVULA ESFÉRICA DE
1/2" PARA CAUDAL TOTAL AL
SUMINISTRO DE AGUA FRÍA
PRESIÓN MÁX.: 125 psi
TEMPERATURA MÁX.: 100 °F
LA UNIDAD DE FILTRACIÓN DE AGUA
DEBE INSTALARSE ÚNICAMENTE EN EL
SUMINISTRO DE AGUA FRÍA.
PARED
ESP
ACIO P
ARA
EXTRACCIÓN
3" MНN.
