Groupe Électrogène de la Gamme de Produits Briggs & Stratton
Guide d'Installation
42
FAMILIARISEZ-VOUS AVEC LE TABLEAU DE COMMANDE DE VOTRE
SYSTÈME

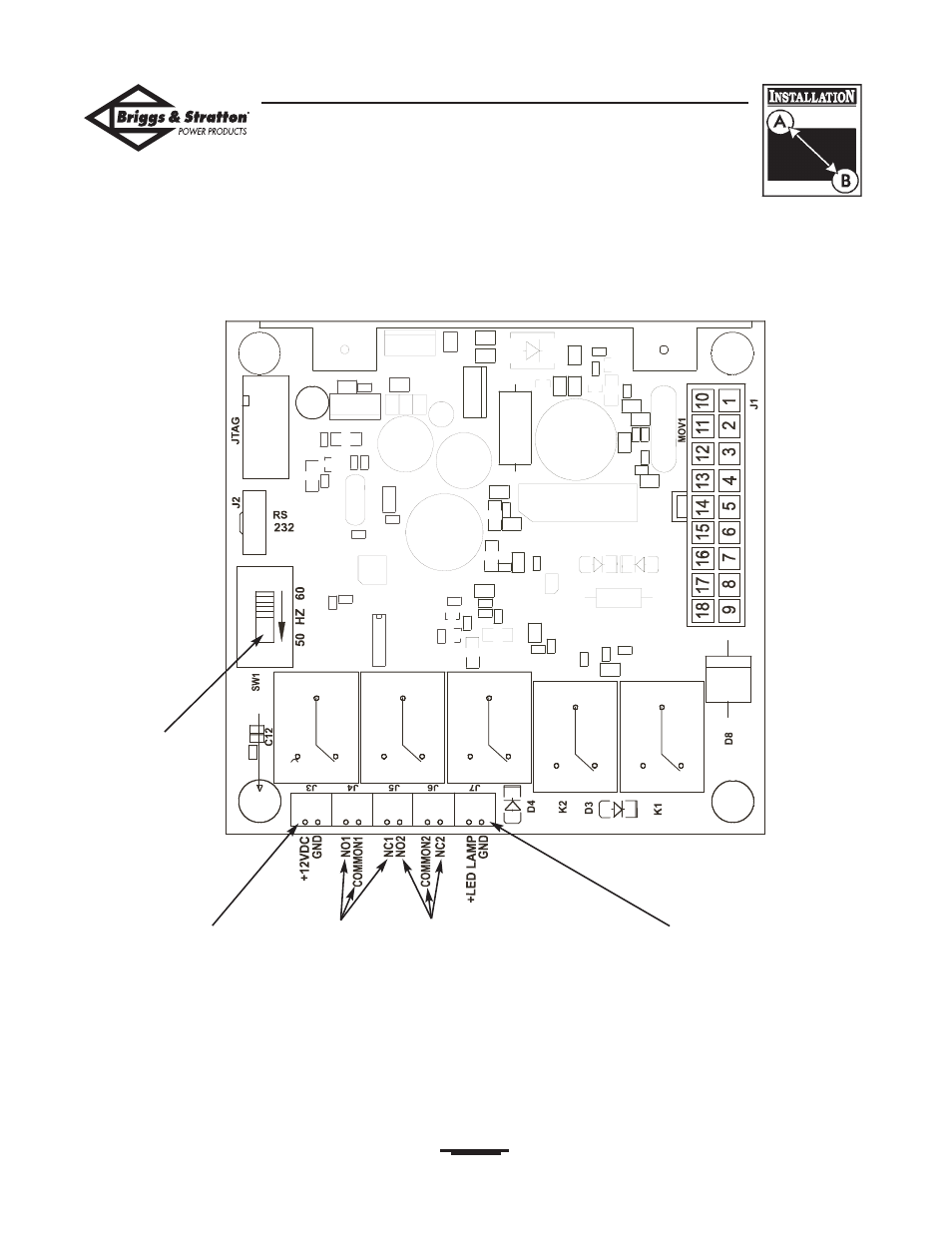

Comparez cette illustration au tableau de commande de votre génératrice afin de vous familiariser avec l'emplacement des importantes
commandes suivantes:
Interrupteur 50/60 Hz - Permet le réglage en usine de
l'appareil sur 50 Hz ou 60 Hz. Assurez-vous que l'interrupteur soit
toujours réglé sur 60 Hz afin que la génératrice fonctionne
adéquatement.
Panne durant une urgence - Utilisez les bornes NO2,
Common2 et NC2 pour raccorder une alarme, un voyant, etc.
pour vous alerter en cas de panne de la génératrice durant une
panne de courant.
Panne d'exercice - Utilisez les bornes NO1, Common1 et NC1
pour raccorder une alarme, un voyant, etc. pour vous alerter en
cas de panne de la génératrice durant le cycle d'exercice.
Prise de 12 volts CA, 5 ampères - Alimentation interne.
Sortie de panneau DEL à distance - Utilisez cette sortie
pour raccorder le panneau DEL à distance supplémentaire fourni
avec la génératrice. Si certains problèmes sont détectés dans la
génératrice, le panneau DEL à distance clignotera un certain
nombre de fois.
Interrupteur 50/60 Hz
Prise de 12 volts
CA, 5 ampères
Panne d'exercice
Sortie de panneau DEL à distance
Panne durant une urgence
