Groupe Électrogène de la Gamme de Produits Briggs & Stratton

Guide d'Installation

38

ATTENTION!

L'unité peut glisser sur les tuyaux de

levage lors du déplacement et ainsi causer des blessures.

AVERTISSEMENT!

Si vous utilisez un appareil de

levage, prenez garde de ne pas toucher les lignes aériennes
d'électricité.

Vous pouvez également soulever l'unité à l'aide d'un crochet ou
d'un palan fixé aux tuyaux de levage, en autant qu'une barre
d'écartement soit utilisée pour s'assurer que les chaînes ou les
câbles soient dégagés du toit de la génératrice.

À l'aide de la peinture pour retouche fournie, effectuez les
retouches de peinture pour toute surface écaillée. Lorsque la
peinture est sèche et que l'unité est en place, bouchez les trous
de levage à l'aide des bouchons de châssis qui sont fournis.

Portes d'Accès

Le groupe électrogène vous est livré avec une enceinte munie de
quatre portes d'accès.Tel qu'illustré à la Figure 32 ci-dessous,
chaque porte est identifiée par un élément important qui se
trouve derrière celle-ci. La figure présente également les
dimensions de l'unité.

En commençant par le côté où se trouve le raccord du
combustible gazeux soudé en usine et en continuant dans le sens
horaire, les portes sont identifiées comme suit:

Porte de l'orifice de remplissage d'huile

Porte de l'entrée d'air

Porte d'accès au tableau de commande

Porte d'accès à la batterie

Chaque unité est munie de trois clés circulaires identiques. Ces
clés s'adaptent aux serrures qui verrouillent les portes de l'orifice
de remplissage d'huile et d'accès au tableau de commande.

Pour enlever une porte d'accès:

1.

Insérez une des clés dans la serrure de la porte d'accès que
vous souhaitez enlever, et tournez la clé d'un quart de tour
dans le sens horaire.

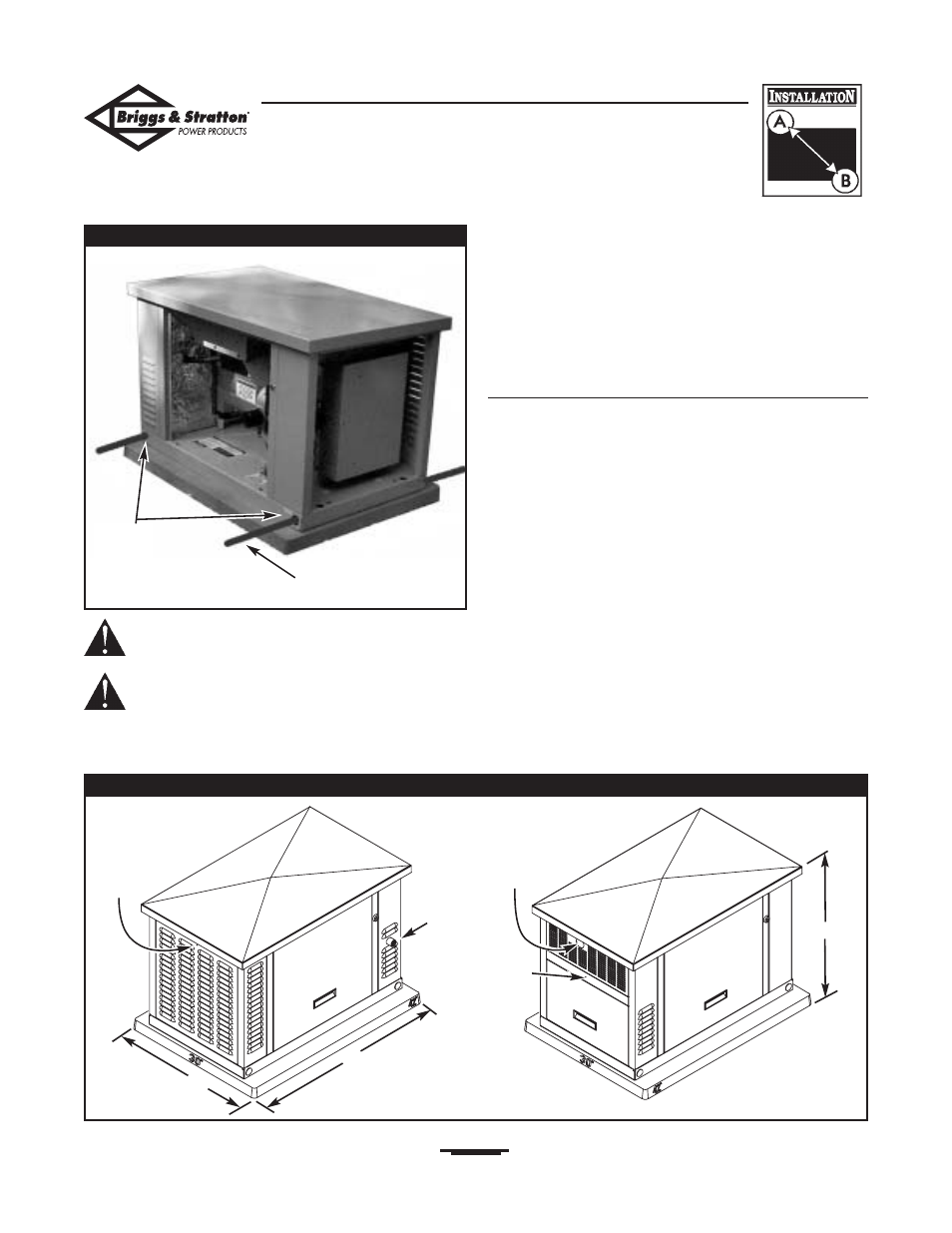

Pour

soulever:

insérez le

tuyau ici

Tuyau fourni par l'installateur

Figure 31 — Emplacement des Trous de Levage

Admission du

combustible

Orifice

d'échappement

Vis du

dispositif de

verrouillage

de porte

Vis du dispositif

de verrouillage

de porte

Por

te d'accès de la batterie

Po

rte d'accès du tableau de commande

42”

30”

29”

Figure 32 — Portes d'Accès de l'Enceinte

Porte de l'entrée d'air

Po

rte de l'orifice de r

emplissage d'huile
