Generador Doméstico de Briggs & Stratton Power Products
Manual de Instalación
22
¡PRECAUCIÓN! La unidad podría balancearse en los
tubos de elevación durante el movimiento y eso podría
producir lesiones.
¡ADVERTENCIA! Si se utilizan equipos de elevación o
izamiento, se debe tener cuidado para no tocar líneas de
energía ubicadas por encima de los mismos.
También puede elevar la unidad utilizando algún dispositivo de
"enganche y elevación" unido a los tubos de elevación, siempre y
cuando utilice una barra separadora para asegurar que los cables
o las cadenas queden separados de la parte superior del
generador.
Retoque cualquier sector que tenga la pintura dañada utilizando la
pintura de contacto provista con la unidad. Una vez que la pintura
esté seca, rellene los orificios de elevación con los tapones
provistos, una vez que la unidad esté en su lugar.
Puertas de Acceso
El Generador Doméstico está equipado con un compartimiento
que tiene cuatro puertas de acceso (Figura 18). Los nombres de
las puertas están relacionados con el componente importante
ubicado detrás de ellas. Comenzando por el lado que tiene la
conexión para combustible y siguiendo hacia la derecha, los
nombres de las puertas son:
• Puerta del Servicio de Aceite
• Puerta de la Toma de Aire
• Puerta del Panel de Control
• Puerta de la Batería
Cada Generador Doméstico está equipado con tres llaves
idénticas. Estas llaves calzan en las cerraduras que aseguran las
puertas del panel de control y del servicio de aceite.
Entrada de
combustible
Salida del
escape
Tornillo de
bloqueo de
la puerta
Tornillo de
bloqueo
de la
puerta
Puer
ta de la batería
Puer
ta del panel de contr
ol
42”
30”
29”

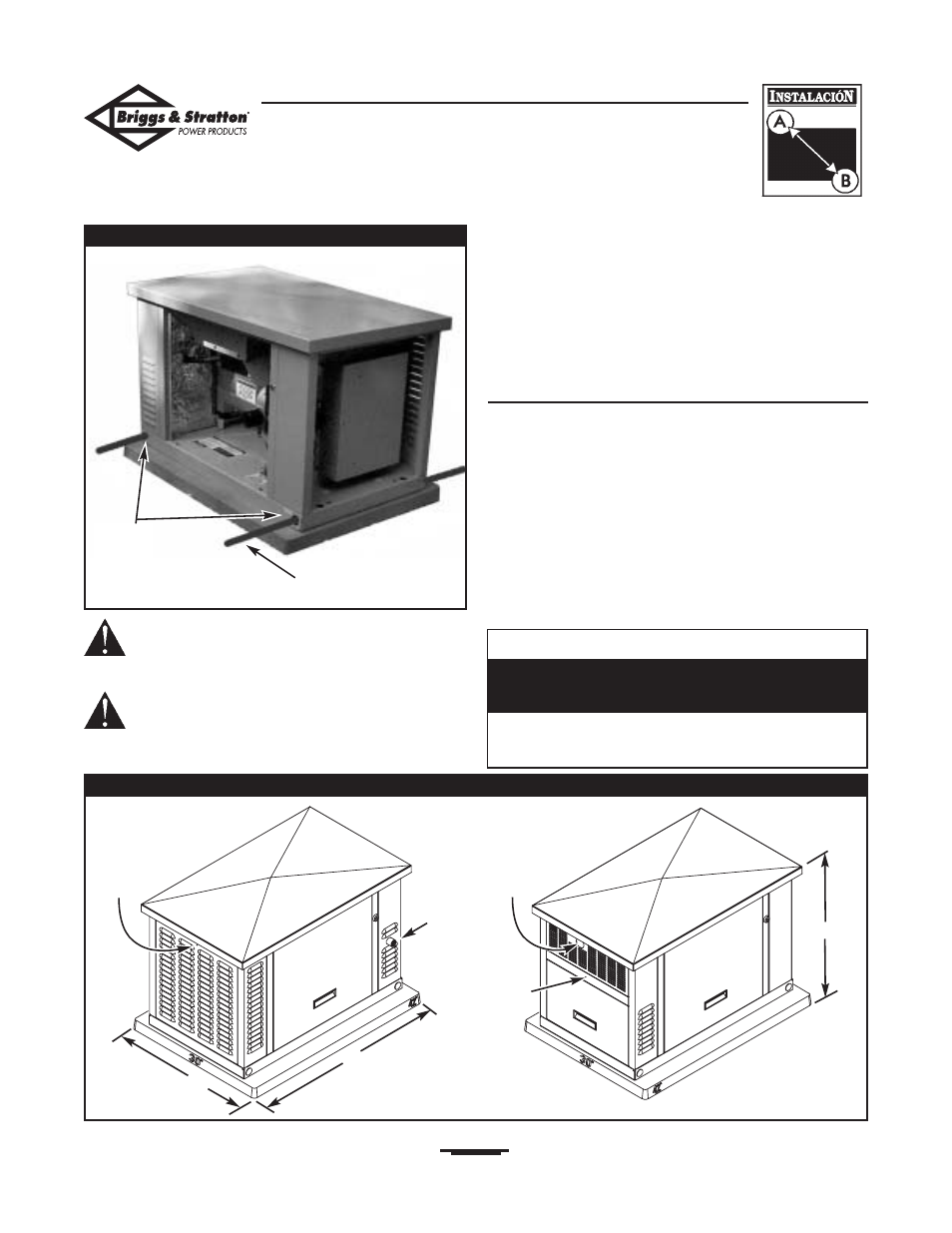

Figura 18 — Puertas de Acceso al Compartimiento
Puer
ta de la toma de air
e
Puer
ta del ser
vicio de aceite
Para
levantar:
inserte el
caño aquí
Tubo provisto por el instalador
Figura 17 — Ubicación de los Orificios de Elevación
• Si no están instaladas las puertas del compartimento de servicio de
aceite y / o del panel de control, estando funcionando el generador de
reserva doméstico, se producirá un sobrecalentamiento.
NO haga funcionar el generador de respaldo a menos que las
puertas del panel de control o la del servicio de aceite estén
instaladas.
PRECAUCIÓN
