Installatie
Nederlands
Aansluitingen controleren
Controleer dat alle aansluitingen als volgt zijn uitgevoerd: positief
op positief (+ op +) en negatief op negatief (– op –). Vergewis u
ervan dat geen vrij uitstekende stukjes draad van een aderkern
een ander contact raken. Dat zou mogelijk kortsluiting veroorzaken
en de apparatuur beschadigen. Zet alle aansluitingen goed vast
alvorens de receiver of versterker op de netspanning aan te
sluiten en in te schakelen.

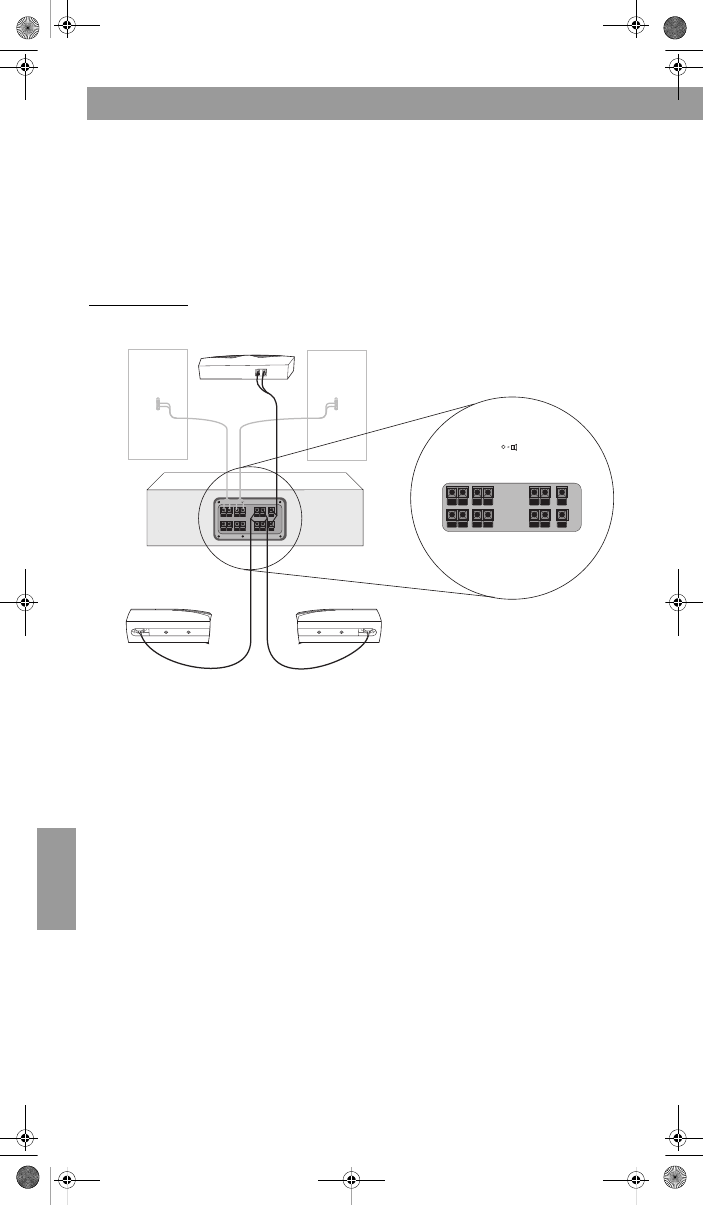

Figuur 7
Uitgevoerde
aansluitingen
– + Right
A
B B
A
–
+
–
+
– +
– + – +
Right
Left Right Left
Left
FRONT
SPEAKERS
SURROUND
SPEAKERS
CENTER
SPEAKER
To speakers OUTPUT
Center luidspreker
Linker Surround luidspreker Rechter Surround luidspreker
Receiver of
versterker
