10
Opstilling
Dansk
Kontrol af tilslutningerne
Kontrollér, at alle tilslutningerne er foretaget med positiv sluttet
til positiv (+ til +) og negativ sluttet til negativ (– til –). Kontrollér, at
ingen løse ledningstråde berører hinanden på tværs af terminalerne.
Krydsede ledningstråde kan forårsage kortslutninger og kan
beskadige de elektroniske komponenter. Stram løse tilslutninger,
inden modtageren eller forstærkeren tilsluttes og tændes.

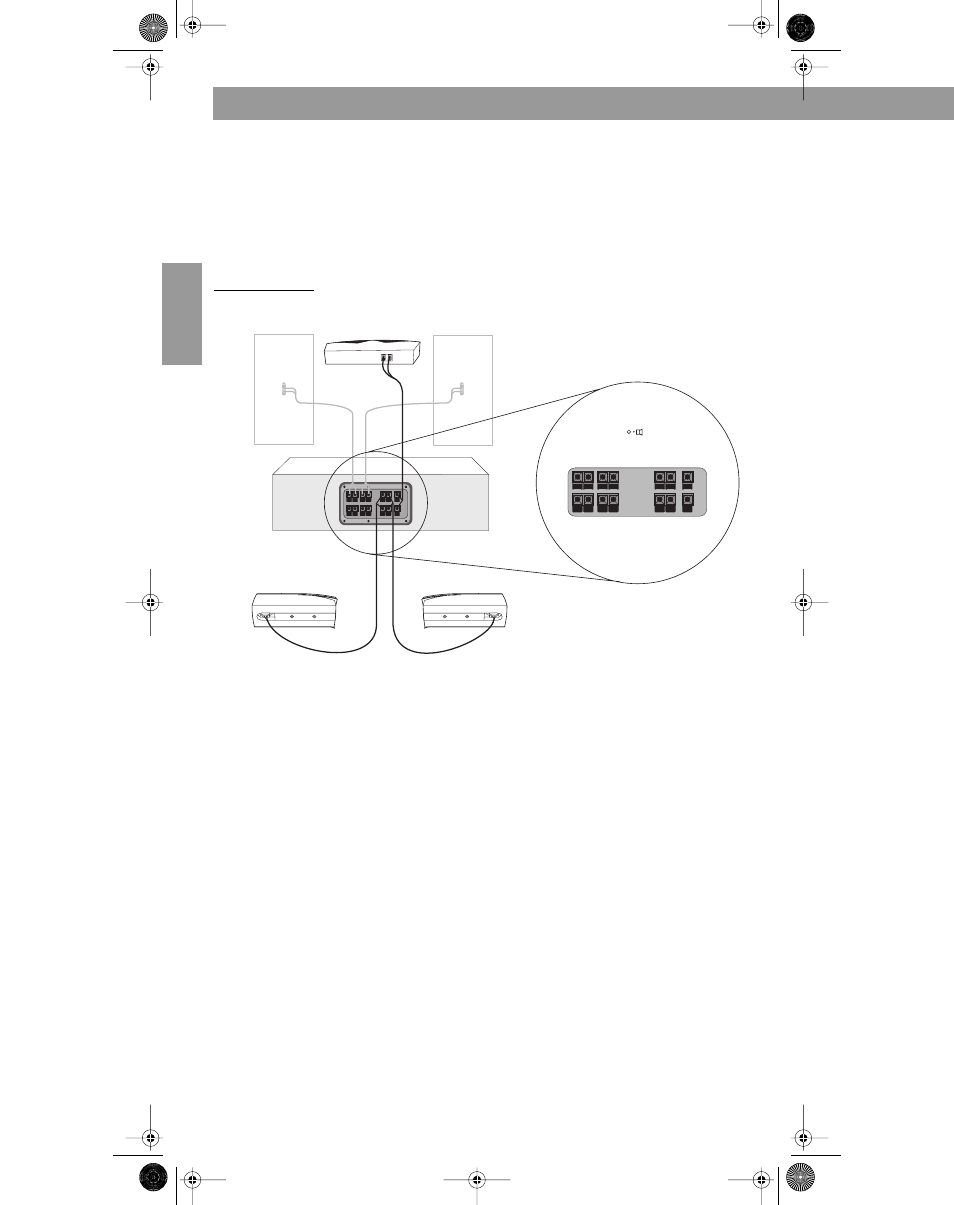

Figur 7
Komplette
tilslutninger
– + Right
A
B B
A
–
+
–
+
– +
– + – +
Right
Left Right Left
Left
FRONT
SPEAKERS
SURROUND
SPEAKERS
CENTER
SPEAKER
To speakers OUTPUT
Midterhøjttaler
Venstre surround-højttaler Højre surround-højttaler
Modtager eller
forstærker
