Fig. 5 fig. 5a – Bell'O CW340 User Manual

Page 10

background image

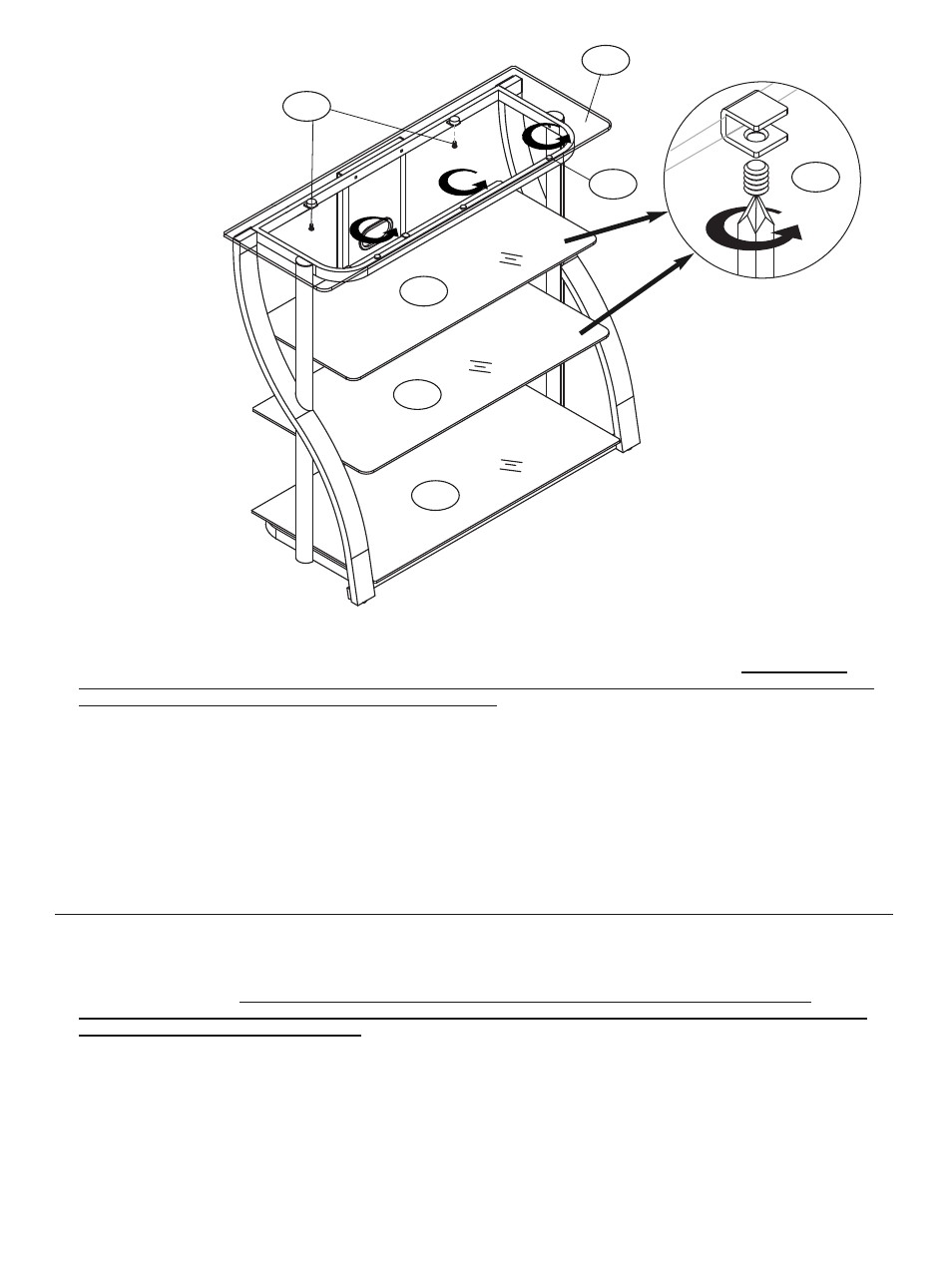

Fig. 5

Fig. 5A

yF1

yF7

yF18

yF17

yF19

yF20

yF6

13. unA el estante de vidrio superior (yF17) al marco de soporte del estante superior, tal como se muestra. Asegúrese de que los

discos plateados debajo del estante superior estén correctamente insertados en los sujetadores del marco de soporte y

AseGÚrelos desde abajo con dos tornillos de 8 mm (yF1). tenga cuidado de no ajustarlos demasiado. NOTA: GIRE los

tornillos de soporte del estante ajustable (yf7) para asegurarse de que el estante superior de vidrio esté correctamente

apoyado y nivelado antes de colocar cualquier objeto sobre él.

14. Inserte los dos estantes de vidrio del medio (yF18, yF19) en su lugar. Asegúrese de que cada estante esté insertado Por

CoMPleto en los sujetadores de fijación de estantes (yF6) y que los bordes delanteros de los estantes estén correctamente

apoyados sobre los cuatro pasadores redondos de soporte para estantes (yF5). AseGure cada estante apretando los tornillos

pequeños de los sujetadores de fijación de estantes (yF6), tal como se muestra en la Fig. 5A. No los apriete demasiado.

15. coloQue el estante de vidrio inferior (yF20) sobre las almohadillas blandas para vidrio (yF8) sobre el marco de soporte del

estante inferior (yF16).

ASEGÚRESE DE QUE TODOS LOS ESTANTES ESTÉN CORRECTAMENTE INSTALADOS, APOyADOS y NIVELADOS ANTES

DE COLOCAR NINGÚN COMPONENTE SOBRE ELLOS. ASEGÚRESE DE QUE EL SOPORTE DE AUDIO/VIDEO ESTÉ

COLOCADO SOBRE UN PISO SÓLIDO y NIVELADO ANTES DE UTILIZARLO.

13. прИкрепИте верхнюю стеклянную полку (yF17) к опорной раме верхней полки, как показано на рисунке выше.

убеДИтесЬ, что диски цвета серебра на нижней стороне верхней полки надлежащим образом вставлены в гнезда на

опорной раме, и ЗаКРеПИте снизу, используя два 8-мм винта (yF1). Будьте осторожны: не затягивайте винты слишком

сильно! ПРИМеЧаНИе. ПОВОРАЧИВАЙТЕ регулировочные опорные винты (yf7) полки, чтобы верхняя

стеклянная полка поддерживалась надлежащим образом и находилась в горизонтальном положении, прежде

чем ставить на них любые предметы.

14. ВстАВЬте две средние стеклянные полки (yF18, yF19) на место. убедитесь, что каждая полка ПолНоСтЬЮ вставлена в

фиксирующие полку зажимы (yF6) и что передние кромки этих полок надлежащим образом опираются на четыре круглые

поддерживающие полку шпильки (yF5). ЗАкрепИте каждую полку, затягивая маленький винтик в фиксирующих полку

зажимах (yF6), как показано на Рис. 5а. Не затягивайте слишком сильно!

15. опустИте нижнюю стеклянную полку (yF20) на мягкие подкладки для стекла (yF8) на опорной раме (yF16) нижней

полки.

УБЕДИТЕСЬ, ЧТО ВСЕ ПОЛКИ НАДЛЕЖАЩИМ ОБРАЗОМ УСТАНОВЛЕНЫ, ПОДДЕРЖИВАЮТСЯ И НАХОДЯТСЯ В

ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ ПЕРЕД ТЕМ, КАК ПОМЕЩАТЬ НА НИХ ЛЮБЫЕ КОМПОНЕНТЫ. УБЕДИТЕСЬ, ЧТО

ПОДСТАВКА ДКЯ АУДИО/ВИДЕО ОБОРУДОВАНИЯ НАХОДИТСЯ НА ТВЕРДОЙ ГОРИЗОНТАЛЬНОЙ ПОВЕРХНОСТИ

ПОЛА, ПРЕЖДЕ ЧЕМ ЕЕ ИСПОЛЬЗОВАТЬ.
