23

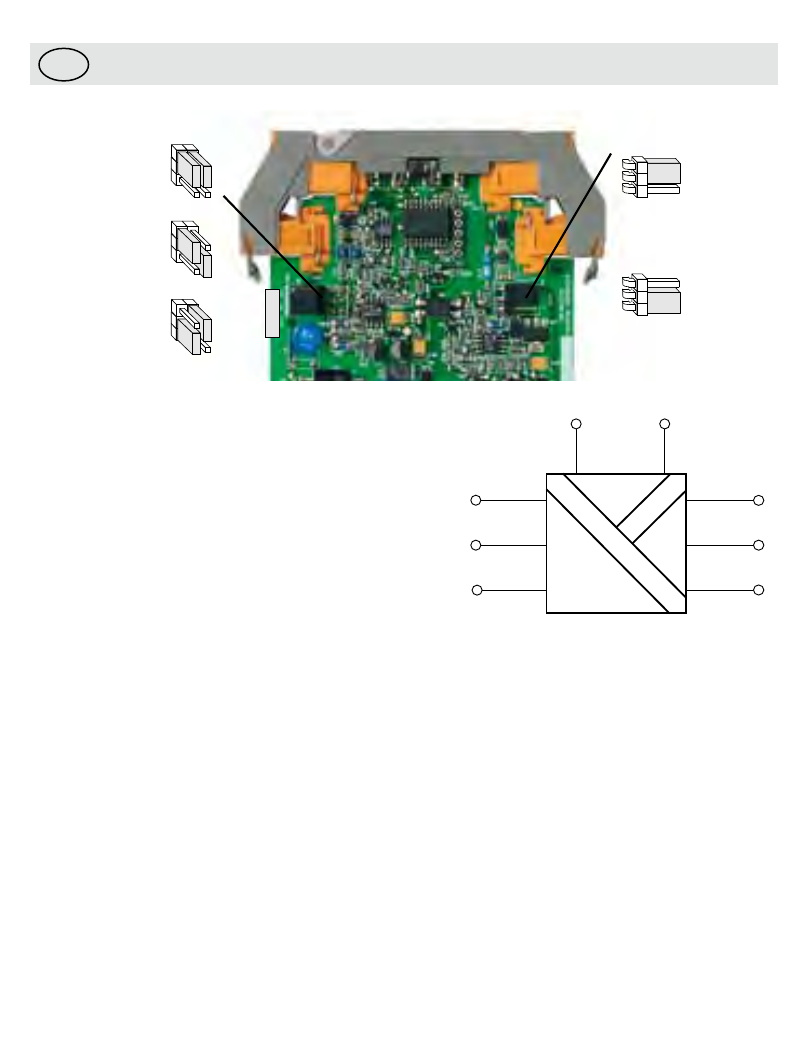

Salida de tensión
Salida de corriente
Entrada de
corriente
Entrada de
tensión
Entrada
alimentada
por bucle
(2 hilos)
es wavePak DC/DC
• Funcionamiento
Información general
El wavePak es un aislador/convertidor de señal para señales
industriales de corriente/tensión diseñado para ser montado en un
carril DIN. Usando la fuente de alimentación local que se suminstra
con él, puede emplearse con dispositivos alimentados por bucle de
entrada 4-20 mA.
Puntos de comprobación de la intensidad de corriente
Para monitorizar señales de corriente, conecte un multímetro (con un
rango de medida de miliamperios adecuado) entre los bornes 2 (+) y
4 (−) para las entradas o bien 8 (−) y 6 (+) para las salidas.
Limpieza
Use un paño húmedo para limpiar la carcasa. Desconecte el
dispositvo de la alimentación y asegúrese de que no está bajo tensión
antes de limpiarlo.
Input
PS
Out
V +
I +
pwr + pwr -
I +
Com
V +
Com
