- 22 -
MANGUITO
DE 8” DE
DIÁMETRO
24” A 30” POR ENCIMA DE LA
ZONA DE COCCIÓN
TORNILLOS PARA
LA REGULACION
DE LA ALTURA
TORNILLOS PARA LA
REGULACION DE LA
PROFUNDIDAD
38 3 /
16
"= si la distancia entre la campana y la
zona de cocción es de 24”
44 3 /
16
"= si la distancia entre la campana y la
zona de cocción es de 30”
ESTRUCTURA DE MADERA
EN LA PARED
TORNILLOS PARA
MONTAJE
(4.8x38mm)
De 38
3 /
16
” a 44
3 /
16
” por encima
de la zona de cocción
ESTRUCTURA DE MADERA EN
LA PARED

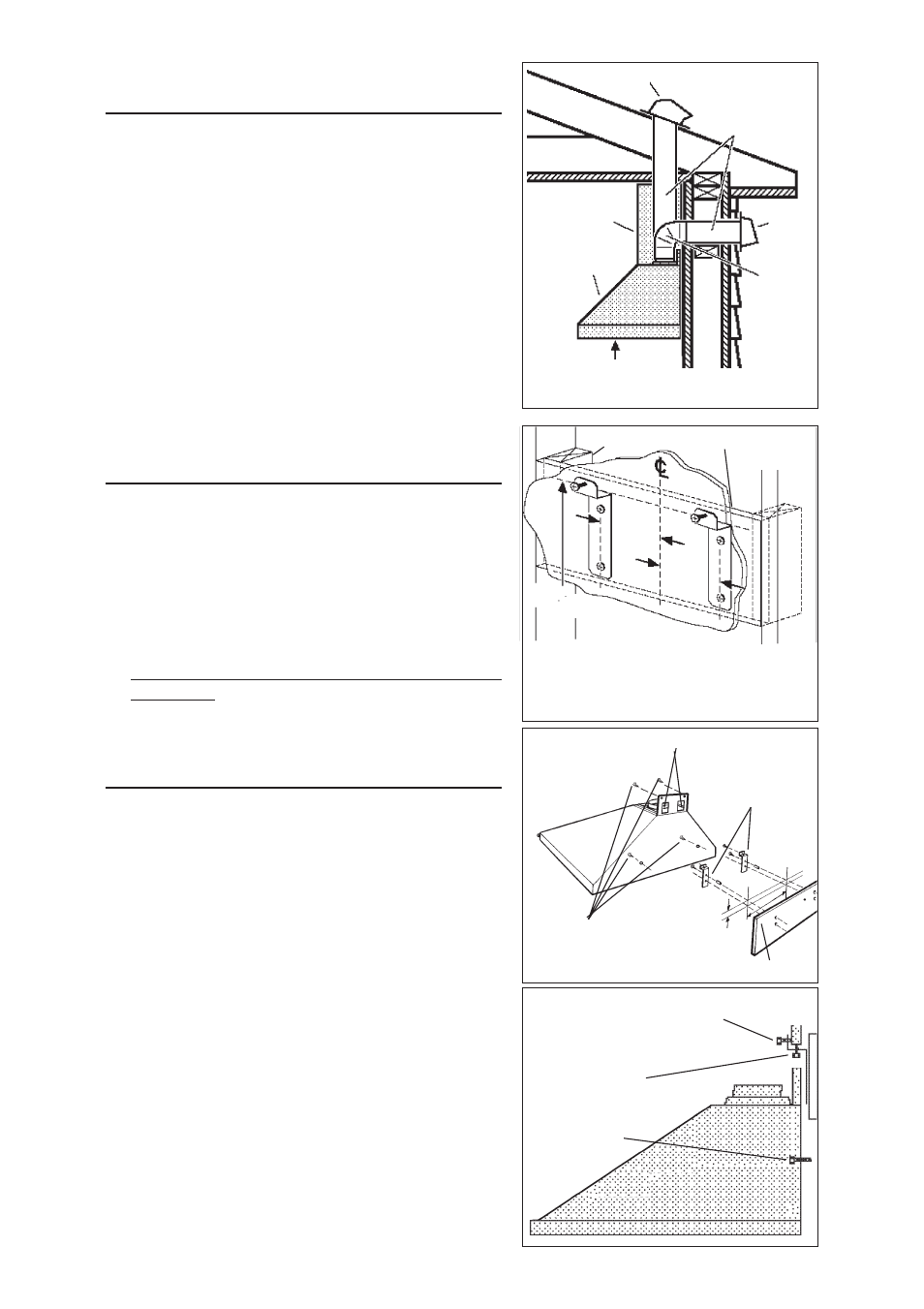

INSTALACION DEL TUBO DE
EXTRACCION
NOTA: para evitar el riesgo de incendio, use
solamente material de metal.
1. Decida donde va a colocar el tubo de
extracción entre la campana y la parte exterior.
2. Un recorrido de tubo corto y recto permitirá a la
campana funcionar de manera más eficaz.
3. Los recorridos largos de tubo, codos y manguitos
impiden el buen funcionamiento de la campana. Use
el menor número de ellos posible.
4. Instale una cubierta ó una tapa. Una el tubo
de metal de 8” de diámetro a la cubierta y
retroceda hasta la posición de la campana.
Use une cinta para precintar las juntas entre
las partes del entubado.
INSTALACION DE LOS
SOPORTES PARA EL MONTAJE
1. Construya una estructura de madera en la
pared que quedará nivelada con la parte interior
de los tacos en la pared. Asegúrese de que:
a) La estructura se encuentra centrada por
encima de la instalación del tubo.
b) La altura de la estructura permite fijar los
soportes para el montaje en esta estructura
siguiendo las dimensiones indicadas.
2. Una vez que la superficie de la pared esté
acabada, sujete los soportes para el
montaje siguiendo las dimensiones
indicadas.
INSTALACION DE LA CAMPANA
3. Cuelgue la campana de los soportes por
los agujeros rectangulares situados detrás
de la campana. Los agujeros son más
grandes que los soportes para permitir el
ajuste en horizontal.
La parte inferior de la campana debe estar
a una distancia de 24” ó 30” por encima de
la zona de cocción.
4. Los tornillos para la regulación de la altura
permiten un ajuste en vertical.
5. Los tornillos para la regulación de la
profundidad permiten un ajuste en horizontal.
6. Sujete la campana con (4) tornillos para
montaje (4.8x38mm). Use escarpias si no
dispone de tacos o de la estructura de
soporte en madera.
3-3/4”
3-3/4”
TORNILLOS PARA
MONTAJE (4.8x38mm)
CUBIERTA DEL TEJADO
TUBO
DECORATIVO
SOPORTES DE
MONTAJE
AGUJEROS RECTANGULARES
CAMPANA
TAPA
PARED
TUBO DE 8” DE
DIÁMETRO
