- 14 -
de 38
3 /
16
” à 44
3 /
16
” au-dessus
du plan de cuisson
CONDUIT
DÉCORATIF
DE 24” À 30” AU-DESSUS
DU PLAN DE CUISSON
CADRE POUR LE MUR
TROUS RECTANGULAIRES
ETRIERS
PLANCHE DE BOIS
POUR L'ADAPTATION
VIS D’ASSEMBLAGE
(4.8x38mm)
VIS DE REGLAGE EN
PROFONDEUR
VIS D’ASSEMBLAGE
(4.8x38mm)
VIS DE
REGLAGE EN
HAUTEUR
3-3/4”
3-3/4”
38 3 /
16
"= si la distance entre la hotte et le plan de cuisson c’est de 24”
44 3 /
16
"= si la distance entre la hotte et le plan de cuisson c’est de 30”
COUVERCLE DU TOIT
COUVERCLE
DU
MUR
C O U D E
R O N D
DE 8”
HOTTE
TUYAU ROND
DE 8”

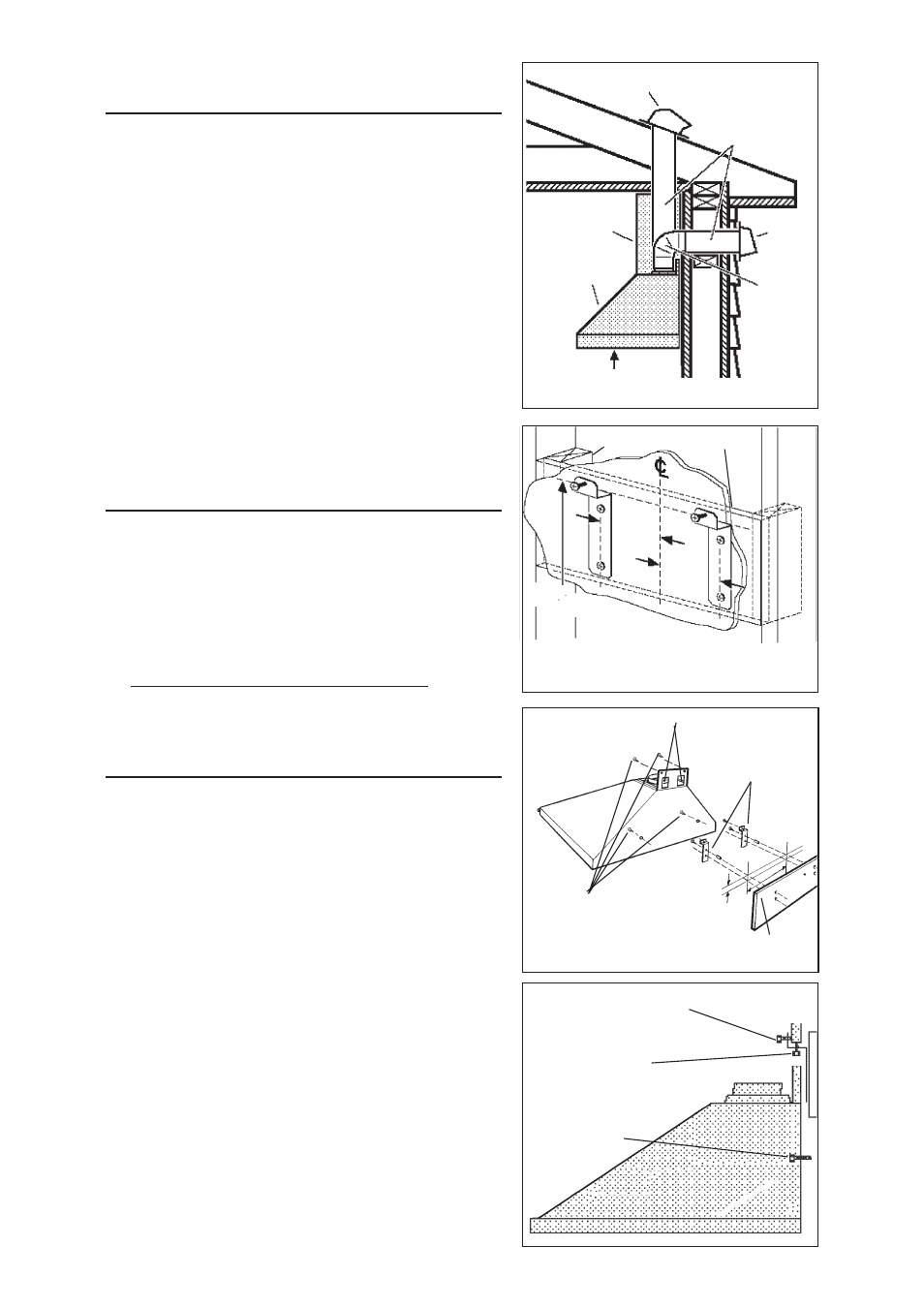

INSTALLATION DU SYSTEME
D’EVACUATION
REMARQUE: Pour réduire les risques
d’incendie, n’utilisez que des tuyaux en métal.
1. Décidez où le tuyau doit être installé, entre
votre hotte et l’extérieur.
2. Un tuyau droit et court permettra à votre hotte
de fonctionner d’une façon plus efficace. Un
tuyau long avec des coudes et des transitions
réduira le bon fonctionnement de votre hotte.
En utiliser le moins possible.
3. Installez un couvercle sur le toit ou au mur.
Reliez un tuyau en métal rond de 8” au
couvercle et faites-le aller jusqu’à
l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen d’un
ruban pour tuyaux.
INSTALLATION DES ETRIERS
D’ASSEMBLAGE
1. Construisez un cadre en bois pour le mur dont
les vis-pivot ne dépassent pas. Assurez-vous:
a) que le cadre est centré au-dessus de
l’emplacement de l’installation.
b) la hauteur du cadre permettra que les
étriers d’assemblage soient fixés au cadre
en respectant les dimensions indiquées.
2. Après avoir terminé la surface du mur, fixez les
étriers d’assemblage au cadre en respectant
les dimensions qui sont indiquées.
INSTALLATION DE VOTRE HOTTE
3. Accrochez votre hotte aux étriers par les trous
rectangulaires qui se trouvent derrière votre
hotte. Les trous sont plus grands que les étriers
afin de vous permettre d’ajuster le tout
horizontalement.
Le fond de votre hotte devrait être à entre 24”
et 30” au-dessus de la surface de cuisson.
4. Les vis de réglage en hauteur permettent de
régler verticalement.
5. Les vis de réglage en profondeur permettent
de régler horizontalement.
6. Fixez votre hotte avec des (4) vis
d’assemblage (4.8x38mm). Utilisez des
chevilles pour mur à sec, qui vous sont
fournies, si vous ne trouvez pas les vis-pivot
ou le cadre.
