Regency Horizon HZ54EPV Gas Fireplace
INSTALLATION

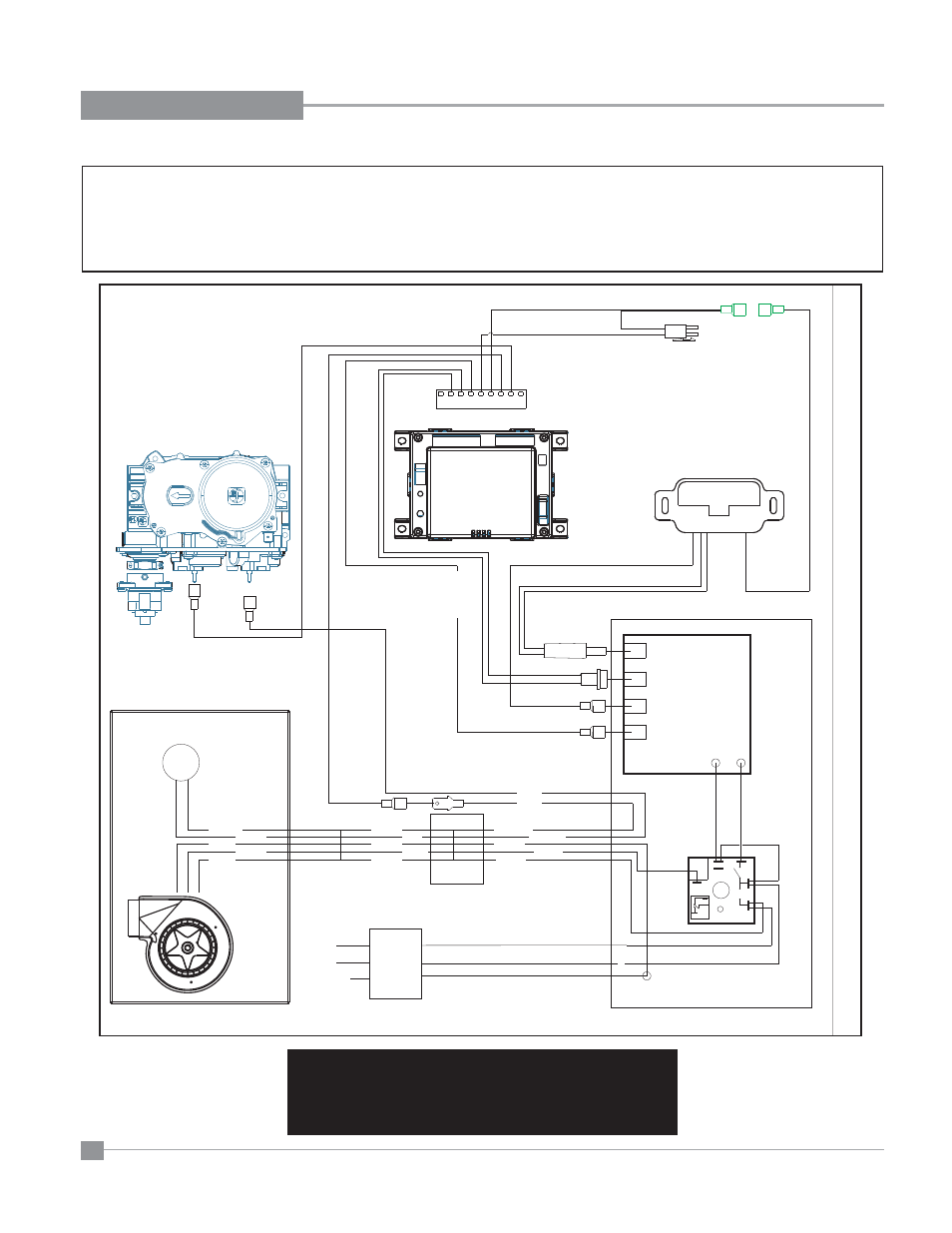

POWER VENT WIRING DIAGRAM
911-031(750mm)
wire#911-032(3000mm)
0.584.223
0.584.907
NC
C
WHITE
BLACK
GREEN
BLACK
WHITE
RED
BLUE
GREEN
BLUE
GREEN
BLACK
POWERCABLE
GROUND
POWERCABLE
WHITE
BLACK
WHITE
RED
GREEN
BLUE
WHITE
BLUE
GREEN
RED
WHITE
WHITE
NO
BLACK
RED
NO
ORANGE
GREEN
POWERHEAD
COM
VACUUM SWITCH
NO
EV2
EV1
GREEN
DCSUPPLY
ON/OFF
RED
RED
M
F
TOIPIBOARD
DCPOWERIN
DCPOWEROUT
BLACK
2
POWER
1
CN1
COMMAND
4
3
6
5
VALV
E
8
7
9
GREEN
TH
wire#911-013
0.584.912
BLUE
WHITE
WHITE
IPI/CP
V
(+)
(-)
2
1
C
NC
RED
BLK
BLK
PCB
WHITE
M
F
TH/TP
POWERVENT
MODULE
ELECTRICAL JUNCTION BOX
ELECTRICAL BOX
FDC BOARD
RECEIVER
Caution: Label all wires prior to disconnection when
servicing controls.
Wiring errors can cause improper and dangerous
operation.
WARNING
Electrical Grounding Instructions
This appliance is equipped with a three-prong (grounding) plug for your protection against shock hazard and should be plugged directly into a properly
grounded three-prong receptacle. Do not cut or remove the grounding prong from this plug.
