Manejo del aparato
21

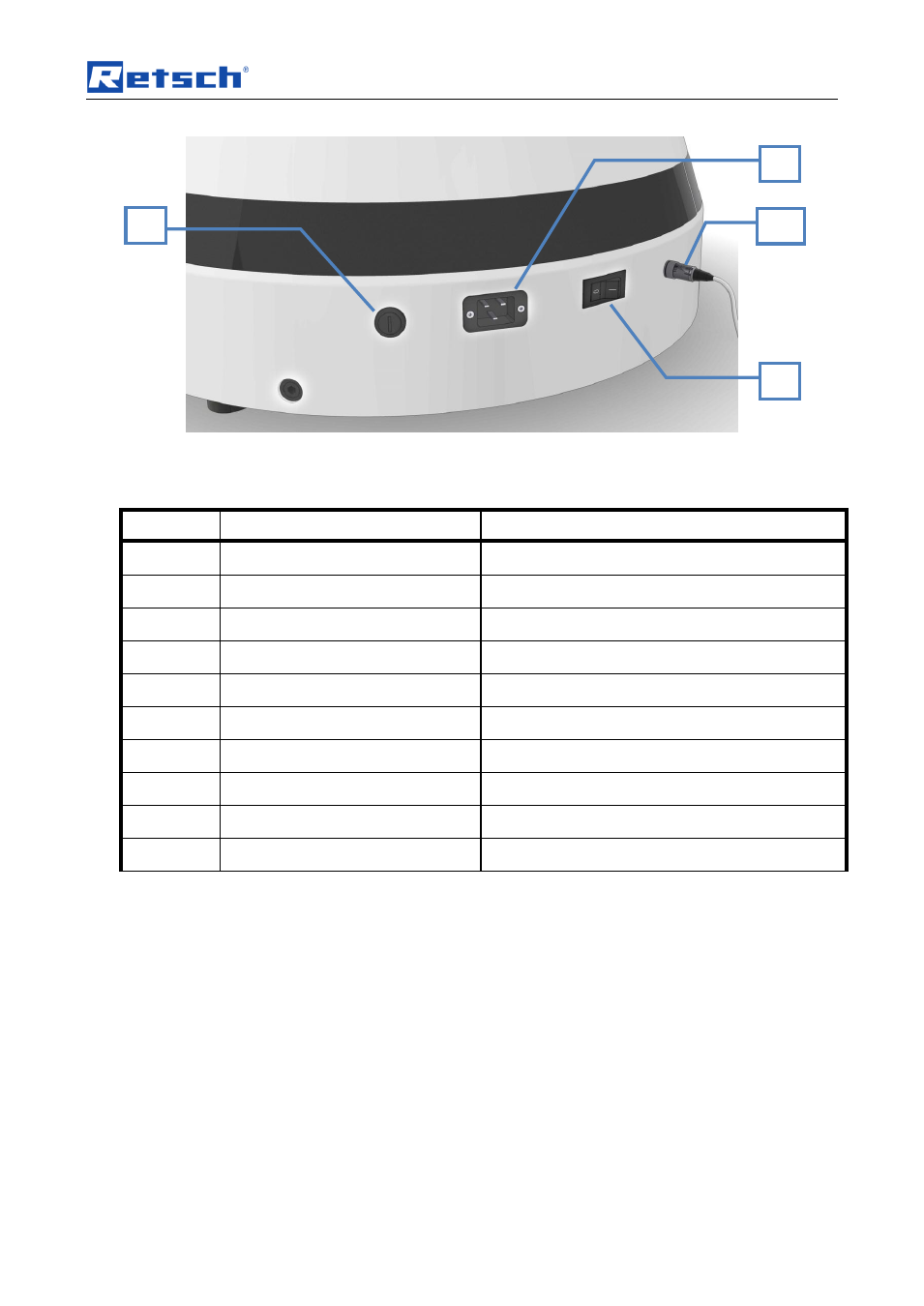

Fig. 7: Vista detallada del lado posterior del aparato
Pos : 9. 4 / 0020 Ü bersc hrift en/ 1. 1 Übersc hrift en/1.1 Übersc hrift en BD A/ 11 Übersichtst abelle der Ger ät et eile @ 0\ mod_1228990616846_19. doc x @ 4974 @ 2 @ 1
5.2 Tabla resumida de los componentes del aparato
Pos : 9. 5 / 0005 R ETSCH /0005 RET SCH Bedienungs anl eit ung en Kapi tels ammlungen/ AS450_contr ol_basic/ 0007 Bedienung/ AS450 basic M odul Ü bersicht st abelle der G eräteteil e @ 4\ mod_1329464709072_19. doc x @ 26651 @ @ 1
Elemento Descripción Función
B Unidad de control Contiene los elementos de mando e indicación
C/C1/C2 Cable mando – unidad de control Conecta la unidad de mando con la AS450 basic
D Cruz de sujeción Fija la tapa de tamiz en la torre de tamices
E Tapa de tamiz Tapa la torre de tamices
F Barras de soporte Sujetan la torre de tamices
G Base de tamices Aloja la torre de tamices
H Interruptor ON/OFF Quita el enchufe de la red
I Portafusibles Alojan los fusibles de vidrio
J Enchufe con puesta a tierra Para la conexión a la red eléctrica
P LED (verde) Indica que en la toma de corriente hay tensión
H
I
J
C2
