Embalaje, transporte y colocación

17

Pos : 7. 23 /0020 Übersc hrift en/1.1 Ü bersc hriften/ 1. 1 Ü berschrif ten BDA/11 Wandmont age der Bedieneinhei t @ 0 \ mod_1231317922078_19. doc x @ 5472 @ 2 @ 1

4.8 Montaje en pared de la unidad de control

Pos : 7. 24 /0005 RET SCH/ 0005 R ETSCH Bedienungsanlei tungen Kapit elsamml ung en/AS450_c ontrol _basic /0006 Trans port , Lief erumfang u nd Aufst ellen / AS450 basic M odul Wandmontag e der Bedi eneinheit @ 4\ mod_1329464517692_19. doc x @ 26399 @ @ 1

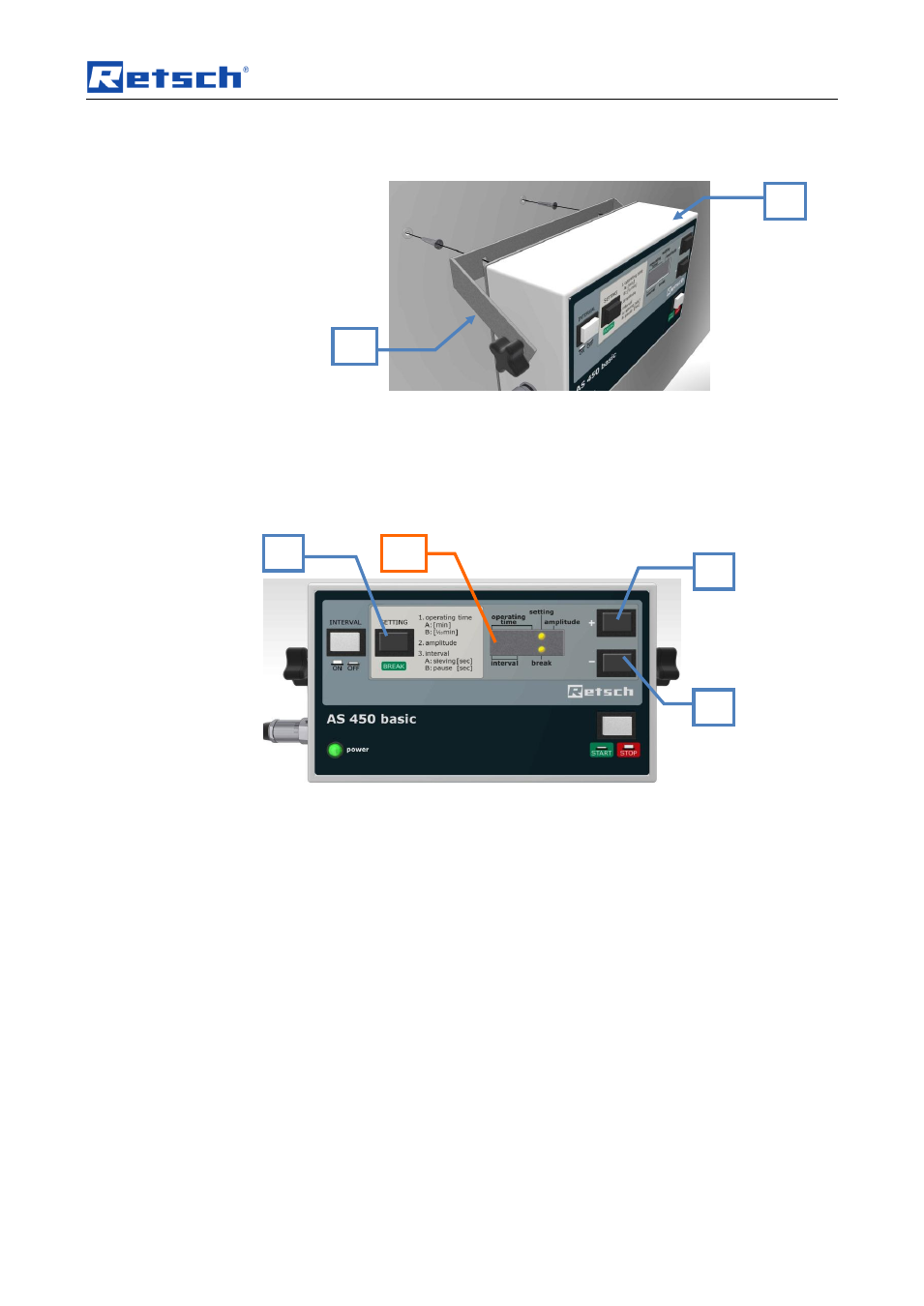

Fig. 4: Montaje en la pared del panel de control

En el panel de control (B) existe un estribo para el montaje en la pared (BW).

Se necesitan 2 tornillos (diámetro máximo de 4 mm) y 2 tacos correspondientes
para el montaje en la pared.

Pos : 7. 25 /0020 Übersc hrift en/1.1 Ü bersc hriften/ 1. 1 Ü berschrif ten BDA/11 N etz frequenz Eins tell ung @ 4\ mod_1330092301657_19. doc x @ 26863 @ 2 @ 1

4.9 Ajustar la frecuencia de red

Pos : 7. 26 /0005 RET SCH/ 0005 R ETSCH Bedienungsanlei tungen Kapit elsamml ung en/AS450_c ontrol _basic /0006 Trans port , Lief erumfang u nd Aufst ellen / AS450 basic M odul Str omnetz-Fr equenz ei nst ellen @ 4\ mod_1330090302985_19. doc x @ 26855 @ @ 1

Al conectar el aparato el valor configurado para la frecuencia del suministro de
corriente se indica durante 2 segundos. En el display (At) de la unidad de control
se visualizan los valores correspondientes. Los dos primeros dígitos del display
indican la frecuencia para la cual se ha configurado la máquina.
Este valor es de “50” o “60” según la frecuencia del suministro de corriente.
AVISO

Si se indica la frecuencia incorrecta para el suministro de corriente in situ, se
deben realizar los siguientes pasos antes de comenzar cualquier análisis.

Desconectar la corriente en el interruptor de red.

Mantener pulsada la tecla SETTING (B2) y la tecla de configuración

-

(B4) y

volver a conectar el interruptor de red (H).

At

B2

BW

B3

g_

bm

"A

ktu

ell

eP

osi

tio

n"

>B

g_

bm

"A

ktu

ell

eP

osi

tio

n"

>

B4
