Line In

PWR

Gain

6V-0.1V 50Hz-200Hz

Rem.

Prot.

L

+

-

-

+

R

PWR

GND

+12V

FUSE

LPF

EBC Port

HLI

www.mtx.com - www.mtx.eu.com

M

anuel - RT8PT

Introduction :

Merci d'avoir fait confiance à MTX en achetant un tube amplifié hautes performances de la série RoadTHUNDER.

Une bonne installation combinée à des haut-parleurs MTX adaptés donneront des résultats hallucinants. Ils vous

permettront de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de

renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

Caractéristiques :

• Caisson de grave amplifié

• Subwoofer : 20cm (8")

• Ampli puissance Max : 360W

• Ampli puissance RMS : 120W

• Commande EBC incluse

• Entrées haut et bas niveau

• Dimensions : 25x25x54cm

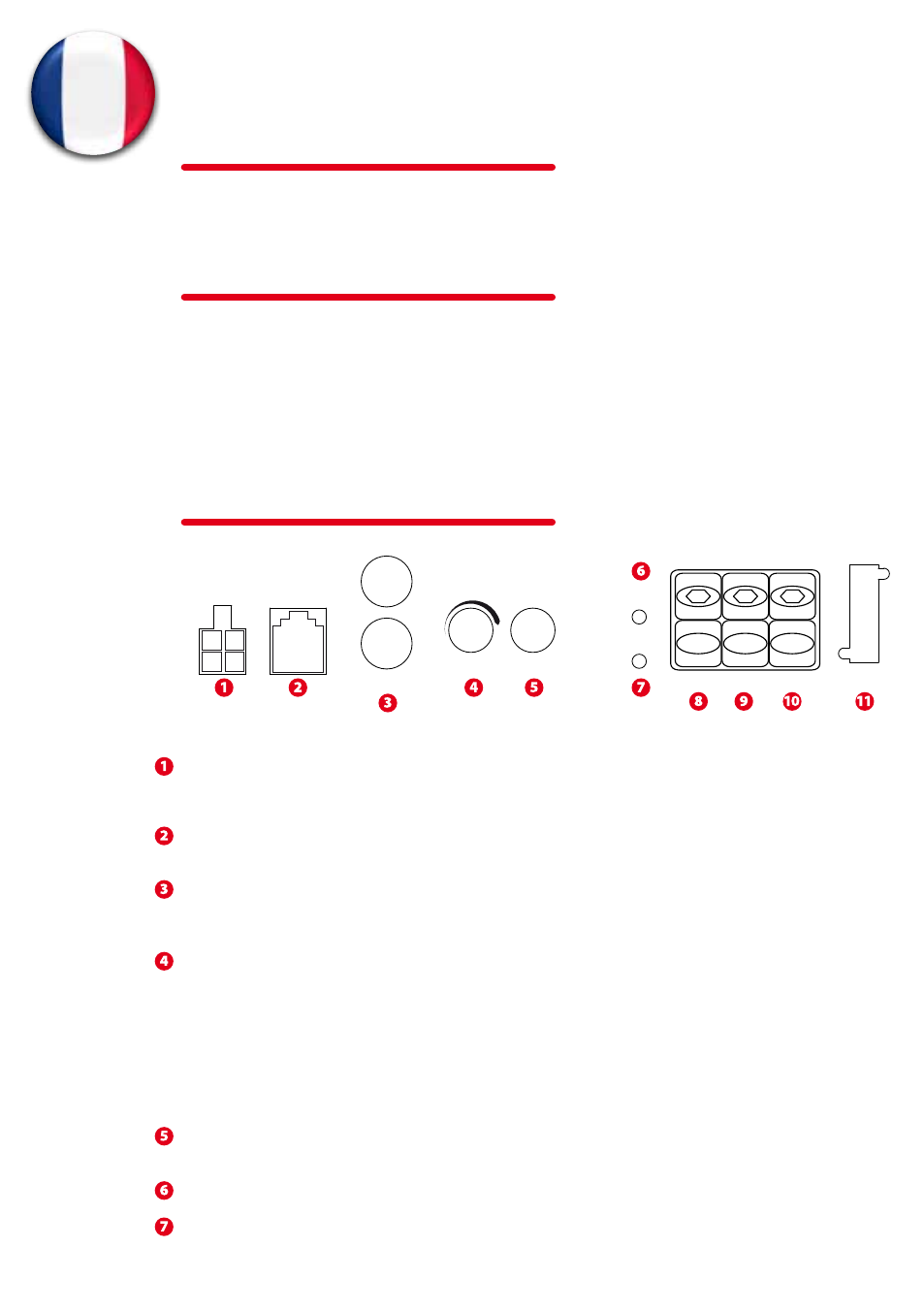

Connecteurs et réglages

Entrées haut-niveau (HLI) : Votre tube amplifié MTX accepte le signal provenant des câbles haut-parleur de votre

source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il

suffit d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur "HLI".

Port EBC (External Bass Control - EBC Port) : Ce port permet la connexion de la commande déportée EBC livrée de

série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Entrées RCA (LINE IN) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau

minimum est de 0,1 Volt, le niveau maximum est de 6 Volts. MTX recommande d'utiliser des câbles RCA "twistés"

de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.

Niveau de sensibilité (GAIN) – Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre

source. Elle varie sur l'amplificateur de 0,1 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la

mettre à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)

2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi

3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)

4. Diminuer le niveau d'une heure sur le potentiomètre

5. Votre amplificateur est calibré avec la source

Réglage de la fréquence de coupure passe-bas (LPF) :

Ce potentiomètre permet d'ajuster la fréquence de coupure passe-bas de 50 à 200Hz (12dB/oct)

LED de protection : Lorsque l’amplificateur est en protection thermique (trop chaud) ce LED s’allume en rouge

LED temoin d’allumage : Ce LED est allumé en rouge lorsque l’amplificateur est en fonction.
