Line In
PWR
Gain
6V-0.1V 50Hz-200Hz
Rem.
Prot.
L
+
-
-
+
R
PWR
GND +12V
FUSE
LPF
EBC Port HLI
www.mtx.com - www.mtx.eu.com
Introdução
Obrigado por adquirir um Tubo Amplificado de Alta Performance MTX. Com uma instalação apropriada, acom-
panhada de colunas e amplificadores MTX vai usufruir de uma experiência sonora entusiasmante por muito
tempo. Parabéns e divirta-se com MTX !
Características :
• Tubo amplificado reflex
• Subwoofer : 20cm (8”)
• Pot. Máx. Amplificador : 360W
• Pot. RMS Amplificador : 120W
• Controlo remoto EBC incluído
• Entradas alto e baixo nível
• Dimensões : 25x25x54cm

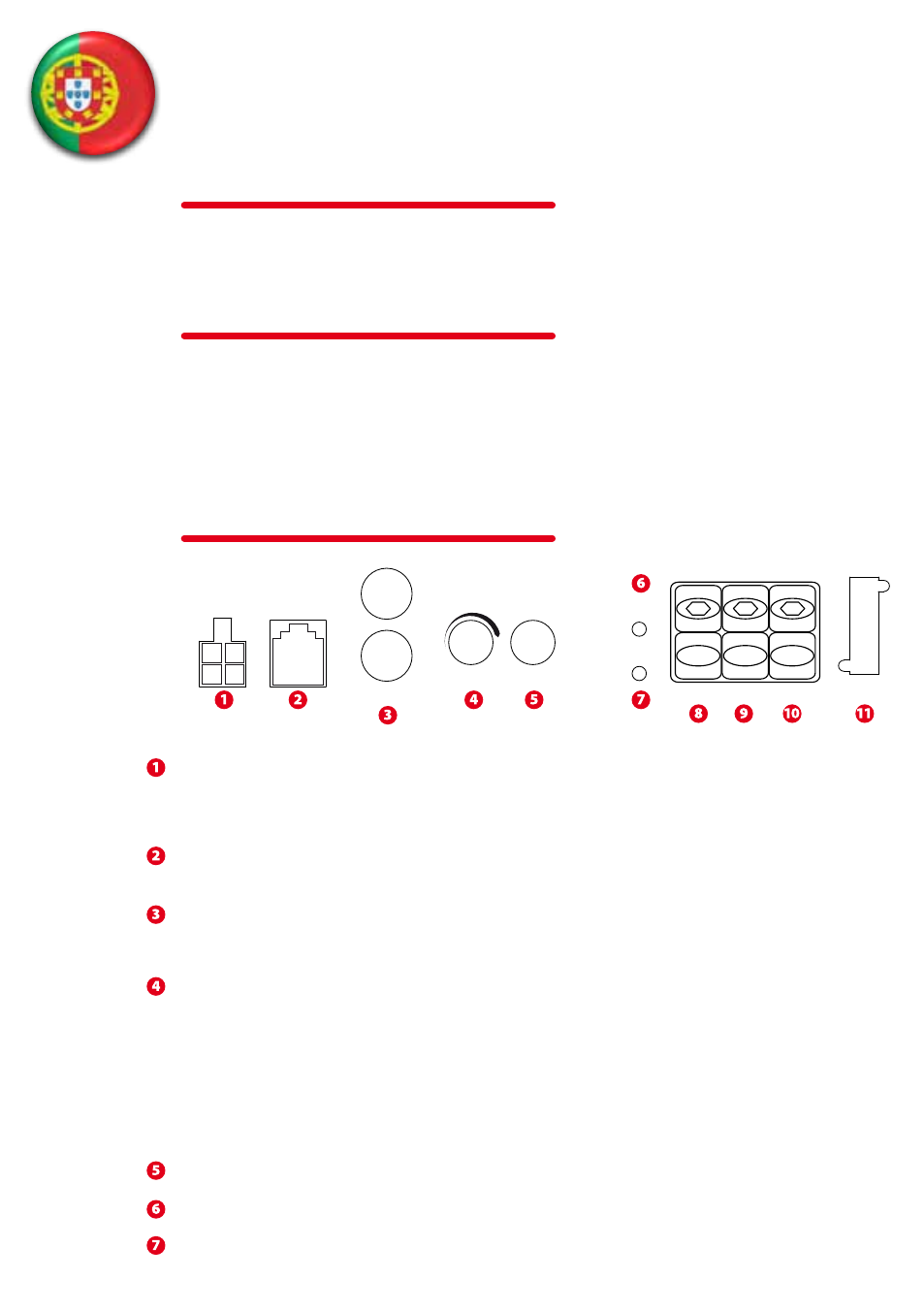

Painel de controlo no amplificador
M
anual de Utilizador - RT8PT
Entradas de altifalante (nível alto) – Esta entrada permite ao amplificador do tubo operar com qualquer fonte,
usando as saídas de altifalante. Os cabos de saída da fonte devem ser directamente ligados à cablagem do am-
plificador.
Note : Neste caso, um fio de sinal remote deve ser usado para comutar o amplificador entre on e off.
EBC Port (External Bass Control) – O control remoto de nível de Subwoofer (EBC) incluído conecta-se directa-
mente a esta porta, enquanto o controlador EBC se pode colocar em qualquer posição que seja conveniente.
Entradas RCA - Estas entradas são usadas com fontes que possuam saídas RCA ou de linha, com um sinal minímo
de 100mV. A MTX recomenda o uso de cabos de par entrançado (tais como StreetWires) de forma a diminuir as
possibilidades de ruído radiado entrar do sistema.
Controlo de ganho – Este controlo equilibra a sensibilidade de entrada do amplificador com a fonte em uso. A
gama de operação varia de 100mv a 6V.
Ajustar o ganho
1. Rode o controlo de ganho do amplificador para o mínimo.
2. Rode o volume da unidade fonte para 3/4 do máximo, aproximadamente.
3. Ajuste o controlo de ganho do amplificador para cima até que oiça alguma distorção.
4. Ajuste o controlo de ganho do amplificador para baixo até que a distorção desapareça.
5. O amplificador está agora calibrado para a saída da unidade fonte.
Controlo do filtro X-Over passa baixos – Use para seleccionar a frequência de corte desejada, entre 50Hz e 200Hz.
LED Protecção – O LED acende a encarnado se o amplificador entrar em protecção térmica.
LED PowerOn - O LED acende a encarnado quando o amplificador estiver ligado.
