Line In
PWR
Gain
6V-0.1V 50Hz-200Hz
Rem.
Prot.
L
+
-
-
+
R
PWR
GND +12V
FUSE
LPF
EBC Port HLI
www.mtx.com - www.mtx.eu.com
Introduzione
Grazie per l’acquisto di questo subwoofer amplificato MTX Audio. Attraverso una corretta installazione questo
prodotto, realizzato con amplificatori ed altoparlanti MTX, assicura infinite ore di grande qualità di ascolto con
bassi profondi e potenti. Vi preghiamo di seguire fedelmente le istruzioni di montaggio sotto riportate al fine di
godere delle massime prestazioni e della massima sicurezza.
Caratteristiche
• Subwoofer Attivo in Bass-Reflex
• Altoparlante: 20cm (8”)
• Potenza Max amplificatore : 360W
• Potenza RMS Amplificatore : 120W
• Controllo remoto dei bassi
• Ingressi a basso ed alto livello
• Dimensioni : 25x25x54cm

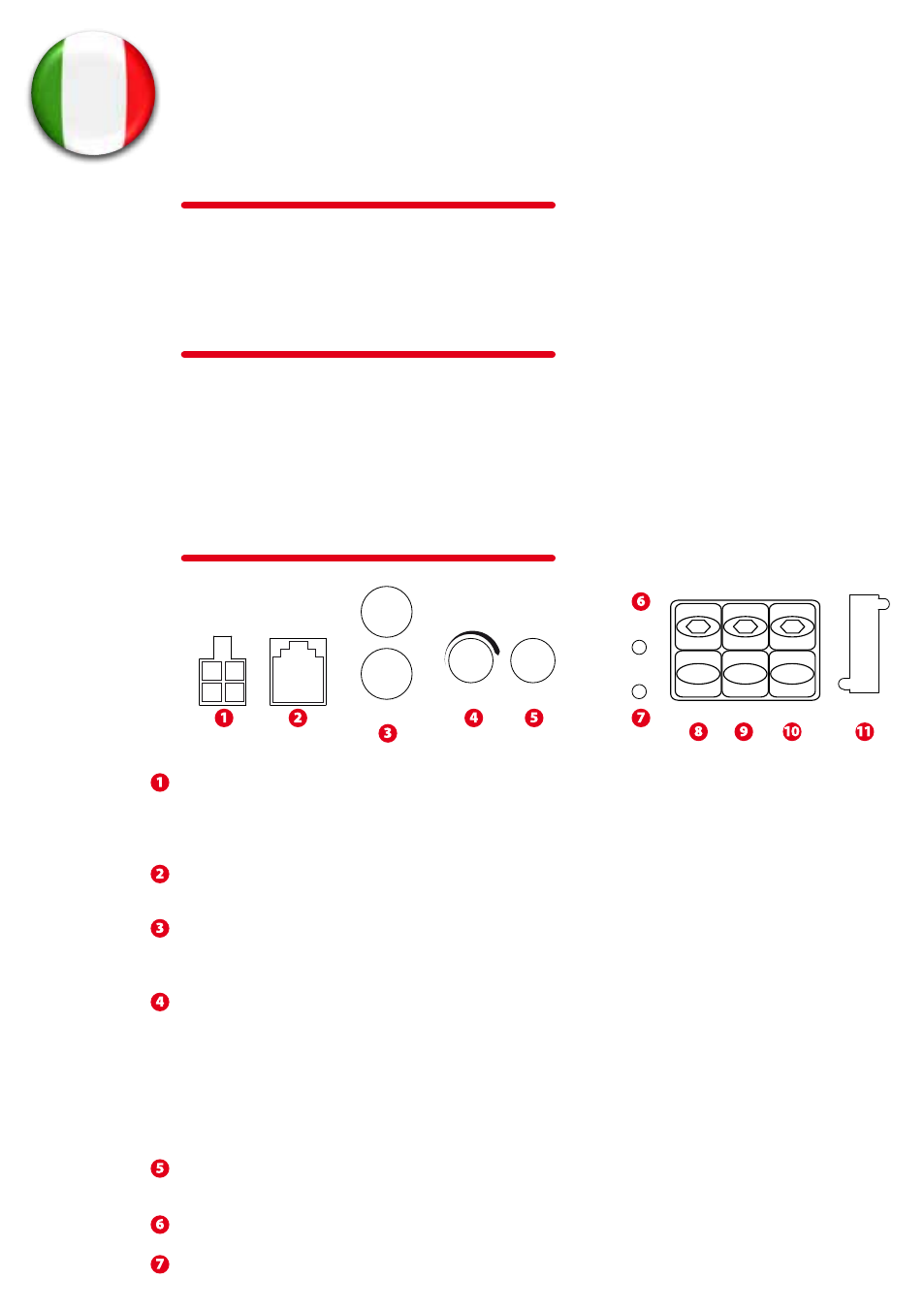

Pannello Controlli dell’Amplificatore
M
anuale
Istr
uzioni
- RT8PT
Ingressi ad alto livello – Si utilizzano per fornire il segnale audio all’amplificatore direttamente dai cavi altopar-
lanti in uscita dalla sorgente.
Nota: quando si collega il segnale in questo modo è indispensabile usare un cavo remote per l’accensione e lo
spegnimento dell’amplificatore.
Ingresso EBC (External Bass Control) – Il controllo remoto dei bassi, incluso nella confezione, va inserito diretta-
mente in questo ingresso.
Ingresso a basso livello – Questo ingresso di segnale audio si utilizza quando la sorgente è provvista di uscite
RCA. Per un funzionamento corretto del prodotto è necessario che la sensibilità di uscita della sorgente non sia
inferiore a 100mV. Questo tipo di collegamento è preferibile a quello del punto 1).
Controllo del guadagno (Gain) – Serve ad uniformare la sensibilità di ingresso dell’amplificatore a quella di uscita
della sorgente. La gamma operativa di questo controllo è 100mV-6V.
Come regolare il Gain :
1. Girare completamente in senso antiorario il controllo del Gain.
2. Fissare il volume della sorgente approssimativamente a ¾ del massimo.
3. Girare in senso orario il controllo del Gain fino a che non avvertite distorsione.
4. Girare in senso antiorario il controllo del Gain fino allo scomparire della distorsione.
5. Ora l’amplificatore è calibrato sull’uscita della sorgente.
Controllo della frequenza di taglio – Da utilizzarsi per fissare la frequenza del filtro passa basso incorporato
all’amplificatore. La frequenza è regolabile da 50Hz a 200Hz.
Led di protezione – Si illumina di rosso quando l’amplificatore entra in protezione termica.
Led di stato - Si illumina di rosso quando l’amplificatore è in funzione.
