Line In
PWR
Gain
6V-0.1V 50Hz-200Hz
Rem.
Prot.
L
+
-
-
+
R
PWR
GND +12V
FUSE
LPF
EBC Port HLI
Wejścia High Level - Pozwala na podłączenie wzmacniacza bez konieczności stosowania przewodów
sygnałowych. Użyj dołączonych adapterów aby podłączyć jednostkę sterującą do wzmacniacza za pomocą
wejścia High Level.
Uwaga: W trybie High Level konieczne jest podłączenie przewodu wzbudzenia wzmacniacza (remote).
Port EBC - Regulator subwoofera EBC (External Bass Control) - regulator na 6 metrowym przewodzie pozwala na
sterowanie subwooferem z dowolnego miejsca w samochodzie.
Złącze RCA - podłącz jednostke sterująca do wzmacniacza za pomocą kabli sygnałowych RCA. Minimalna
wartość sygnału wyjściowego jednostki sterującej to 100mV
Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by wyeliminować zakłócenia.
Sterowanie podbiciem - stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej,
której używasz. Zakres regulacji: 100mV do 6V.
1. Ustaw regulacje podbicia (Gain) w pozycji minimum (kierunek przeciwny do kierunku obrotu wskazówek ze-
gara)
2. Ustaw głośność jednostki sterującej na mniej więcej 3/4 maksymalnej wartości.
3. Powoli zwiększaj podbicie do chwili pojawienia się zakłóceń.
4. Reguluj podbicie, zmniejszając napięcie tak by wyeliminować zakłócenia sygnału.
5. Wzmacniacz został skalibrowany z jednostką sterującą.
Regulacja filtra dolno-przepustowego - częstotliwość może być regulowana w zakresie od 50Hz do 200Hz
Dioda LED zabezpieczenia - jeśli nastąpiło zwarcie lub przegrzanie wzmacniacza - dioda LED miga.
Dioda LED zasilania - jeśli wzmacniacz jest włączony - dioda LED świeci na czerwono.
www.mtx.com - www.mtx.eu.com
Wprowadzenie
Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX Audio z akcesoriami
StreetWires pozwoli slyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę.
Cechy :
• Subwoofer aktywny
• Głośnik 20 cm (8”)
• Moc maksymalna : 360W
• Moc RMS : 120W
• Zdalne sterowanie EBC
• Wejście wysokopoziomowe lub RCA
• Wymiary: 25x25x54cm

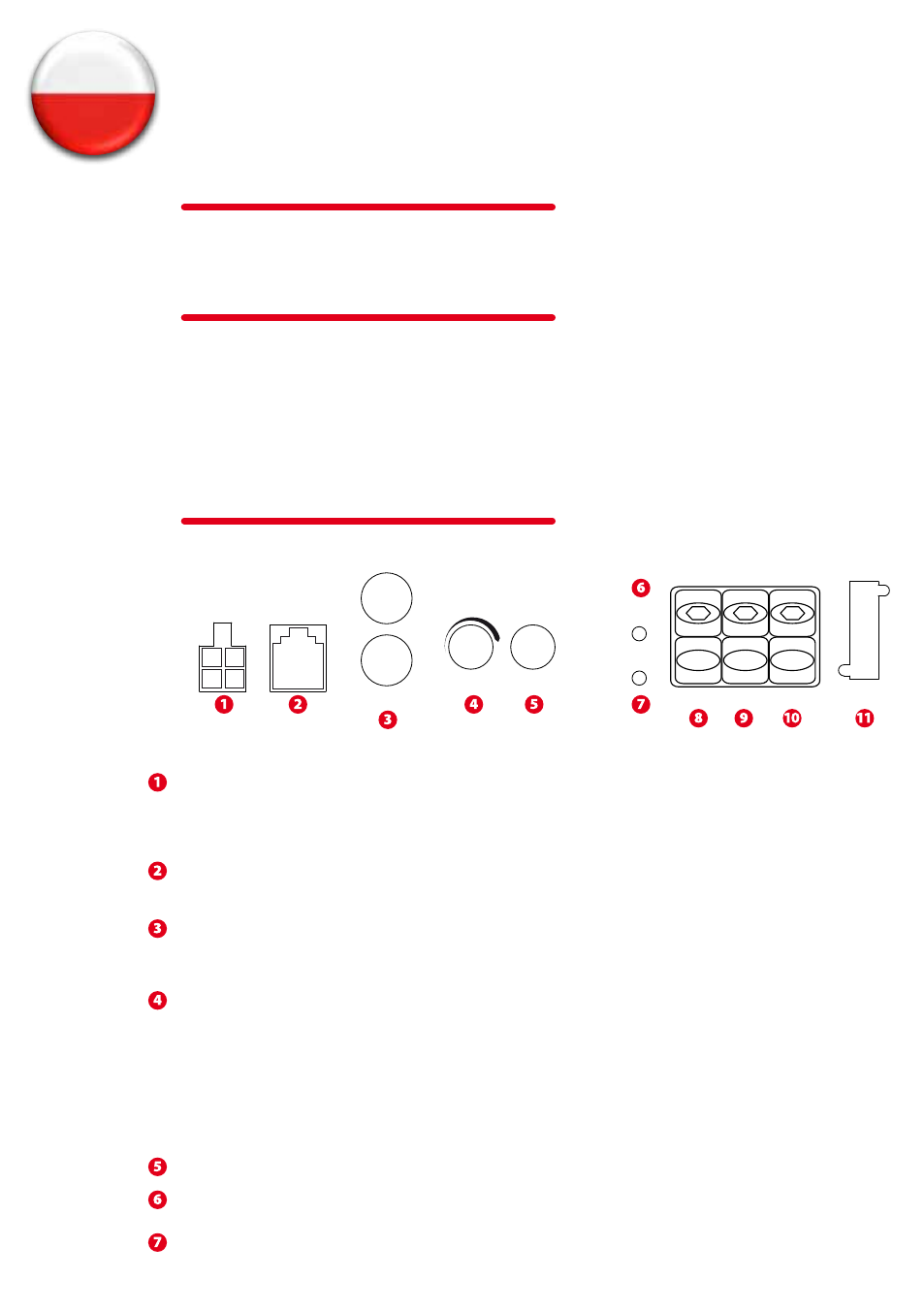

Panel sterowania wzmacniacza
Po
dr
ęcznik
uż
ytk
ownik
a
- RT8PT
