Coupler 耦合器
■ Application 用途
WLAN, Bluetooth, Home RF, WiMAX, etc.

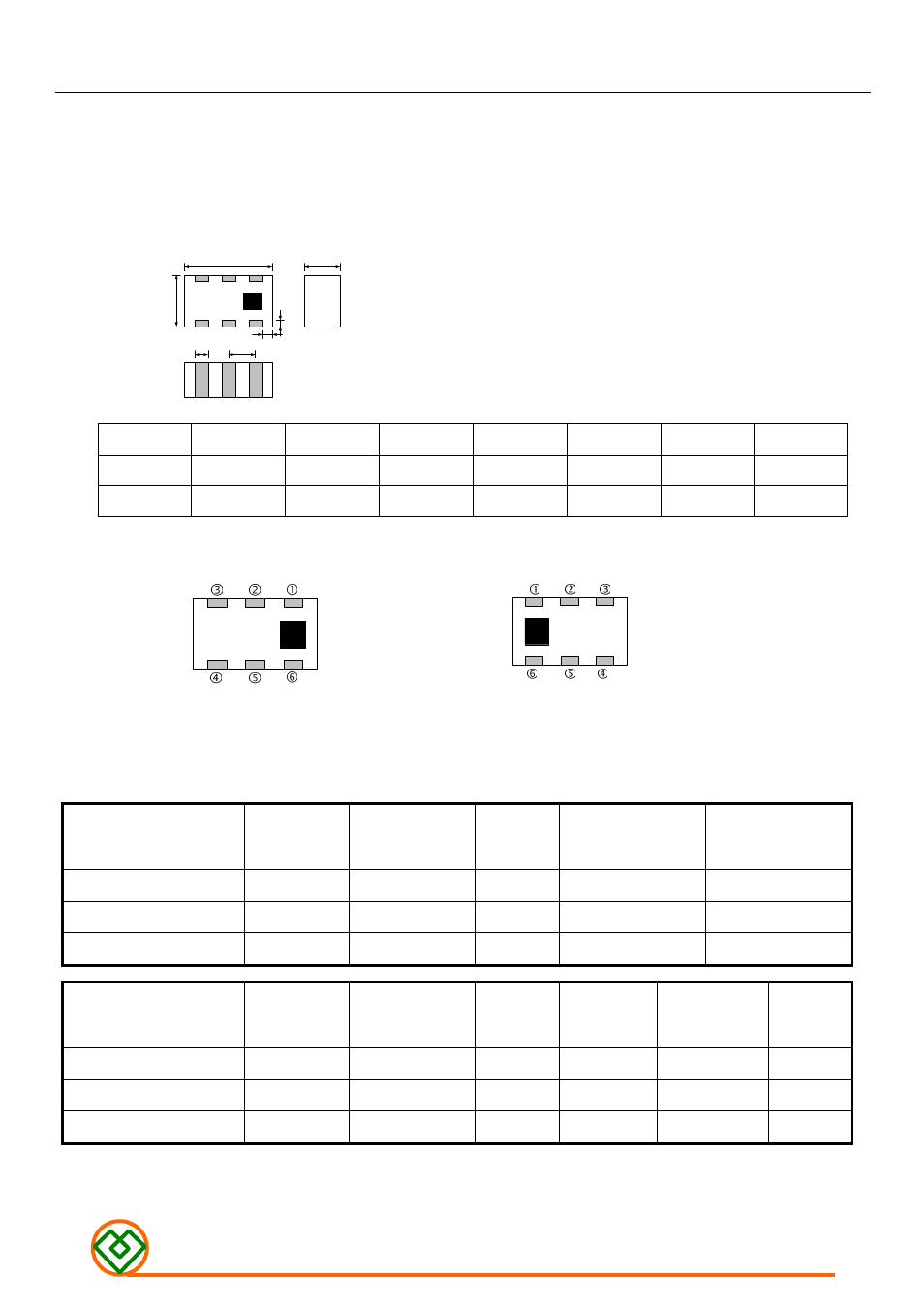

■ Dimensions 外观尺寸
L T
W
b
a p c
Unit: mm
Size L W T a b c p
LTC-1608 1.60±0.15 0.8
±
0.10 0.60
±
0.10 0.30
±
0.10 0.30
±
0.20 0.10
±
0.10 0.55
±
0.10
LTC-2012 2.00±0.15 1.25
±
0.15 0.95
±
0.10 0.30±0.20 0.25
±
0.20 0.20
±
0.20 0.65
±
0.20
■ Termination Configuration 脚位图
LTC-1608 LTC-2012
1 IN 2 GND
3 Coupled Out 4 Terminate
5 GND 6 Main Out
Terminate GND
In Out1
GND Out2
■ Electrical Specification 电气规格
Part No.
型号
Pass Band
带宽
(MHz)
Insertion Loss
插入损耗
VSWR
电压
驻波比
Coupling in BW
耦合
Isolation in BW
绝缘
LTC-1608-2G4S1-A1 2400~2500 1.65dB max. 1.5 max. 6.5dB ± 1dB 23dB min.
LTC-1608-2G4S1-A2 2400~2500 0.7dB max. 1.8 max. 17dB ± 1dB 23dB min.
LTC-1608-2G4S1-A3 2400~2500 0.75dB max. 1.5 max. 10dB ± 1dB 27dB min.
Part No.
型号
Pass Band
带宽
(MHz)
Insertion Loss
插入损耗
VSWR
电压
驻波比
Isolation
绝缘
Amplitude
Balance
振幅差
Phase
Deviation
相位差
LTC-2012-2G4S1-A1 2300~2800 3.3±0.5dB 2.0 max. 18dB min. 1.0dB max. 90°±10°
LTC-2012-3G5S1-A1 3300~3800 3.3±0.5dB 2.0 max. 18dB min. 1.0dB max. 90°±10°
LTC-2012-5G5S1-A1 4900~5900 3.3±0.5dB 2.0 max. 18dB min. 1.0dB max. 90°±10°
◎ Please contact us for detail information.
