Dual Band Antenna 双 频 天 线
■
Application 用途
Dual-band WLAN, WiMAX.
■

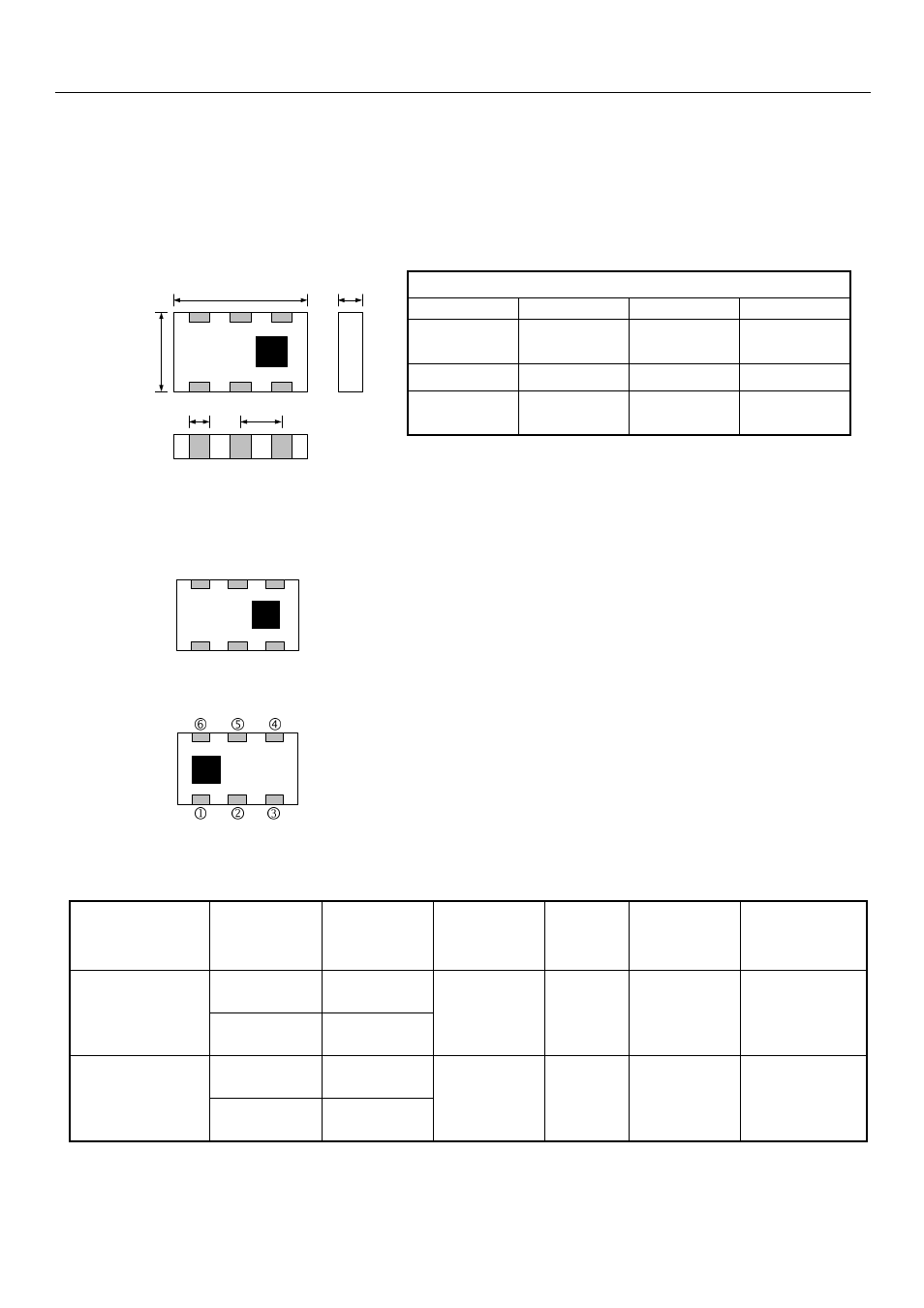

Dimensions 外 观尺 寸
NOTE:Dimensions in mm
DBA-7040
L
W
T
a
7.00 ± 0.20 4.00 ± 0.20 0.75 ± 0.15 0.80 ± 0.20
b
p
0.30 ± 0.15 3.00 ± 0.20
L
W
T
a
p
■
Termination Configuration 脚 位 图
DBA-7040-25GS3-A1
For 2.4 GHz Tuning Stub
N.C.
For 5.5 GHz Tuning Stub
N.C.
Feed Termination
N.C.
DBA-7040-3G0S3-A1
Solder Termination
Solder Termination
Solder Termination
N.C.
Feed Termination
N.C.
■
Electrical Specification 电 气 规格
Part NO.
型 号
Center
Frequency
中 心 频 率
Bandwidth*
带 宽
Impedance
特性阻抗
Gain*
增益
VSWR
电 压 驻波 比
Polarization
极化
2450 MHz
100 MHz
DBA-7040-
25GS3-A1
5400 MHz
1000 MHz
50 ohm
>
1dBi
2.5 max.
Linear
2550 MHz
300 MHz
DBA-7040-
3G0S3-A1
3600 MHz
600 MHz
50 ohm
>
1dBi
2.0 max.
Linear
*Depend on PCB layout.
◎
Please contact us for detail information
