Mechanische Installation
Wandmontage
4
l
30 EDK82MV371 DE/EN/FR 7.0
EMV−gerechte Verdrahtung
Bedingungen für störungsfreien Betrieb:
ƒ Außer der Netzleitung nur geschirmte Leitungen verwenden.
ƒ Schirmung sorgfältig auf PE legen.
ƒ Steuer− und Netzleitung räumlich getrennt von Motorleitung verlegen!
ƒ Motor− und Netz−Schutzleiter an getrennte PE−Klemmen schrauben.

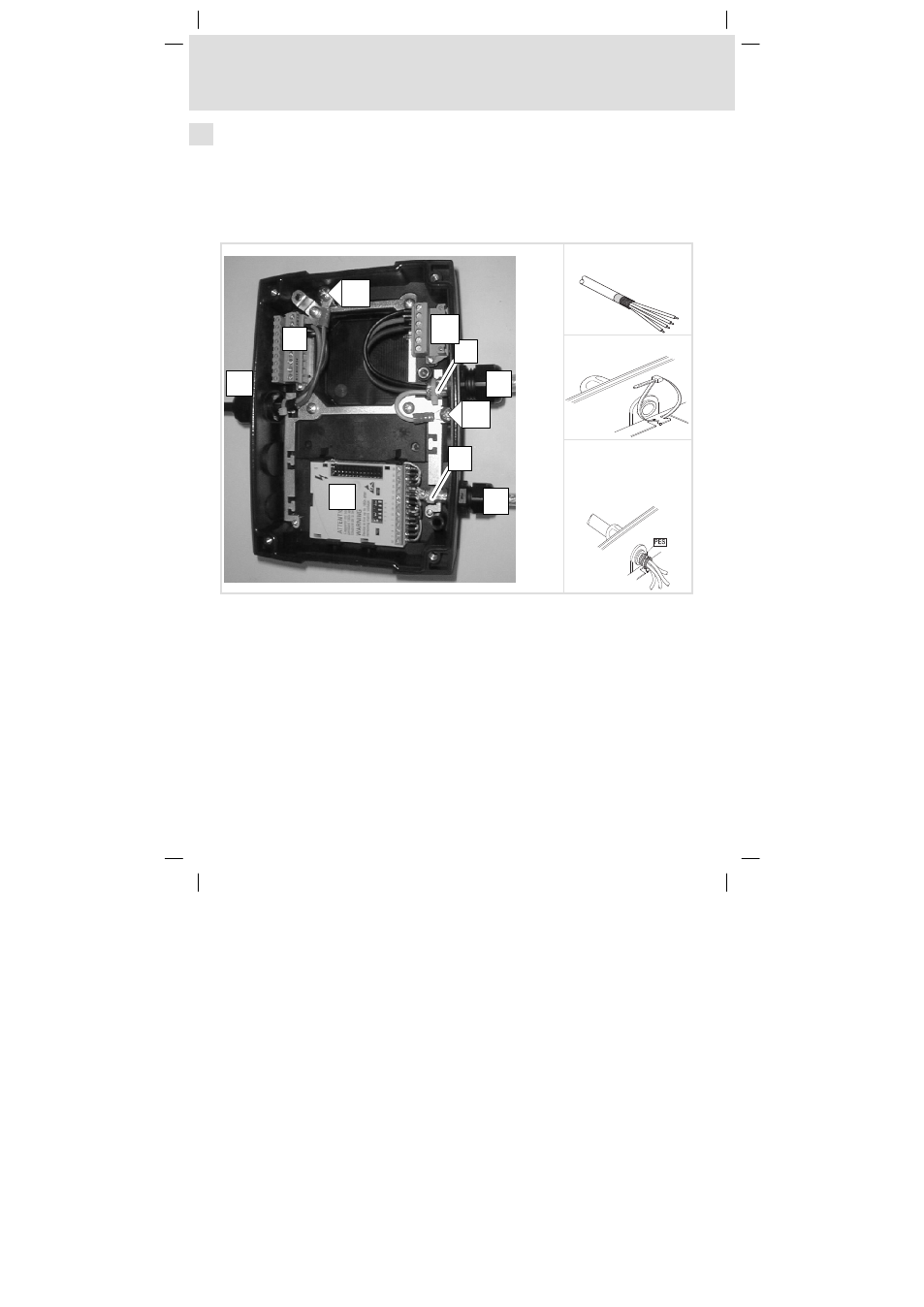

Abb. 4−1
Abb. 4−2
A
B
F
G
D
C
E
H
8200mot169
X1
X2
Schirmauflage:
1. Leitung vorbereiten
2. Kabelbinder einlegen
3. Leitung einlegen und
Kabelbinder anziehen.
Die Abschirmung muss
fest mit dem Schirm-
blech verbunden sein.
0 Netzleitung L1, N, PE bzw. L1, L2, PE
1 PE−Anschluss Netzleitung
2 Schirmauflage Motorleitung; Schirm mit Kabelbinder fest auf dem Blech fixieren
3 Geschirmte Motorleitung (kapazitätsarme Motorleitungen verwenden)
4 PE−Anschluss Motorleitung
5 Schirmauflage Steuerleitung (Schirm mit Kabelbinder fest auf dem Blech fixieren)
6 Geschirmte Steuerleitung
7 Funktionsmodul
X1 Klemmenleiste Netzanschluss
X2 Klemmenleiste Motoranschluss
PES HF−Schirmanschluss durch großflächige Anbindung an PE
