Statusanzeigen
LED
Betriebszustand
Kontrolle
rot
grün
aus
an
Antriebsregler freigegeben, keine Störung
aus
blinkt
Antriebsregler gesperrt (CINH), Einschaltsperre
Codestelle C0183
blinkt
aus
Störung/Fehler (TRIP) aktiv
Codestelle C0168/1
blinkt
an
Warnung/FAIL−QSP aktiv
Codestelle C0168/1

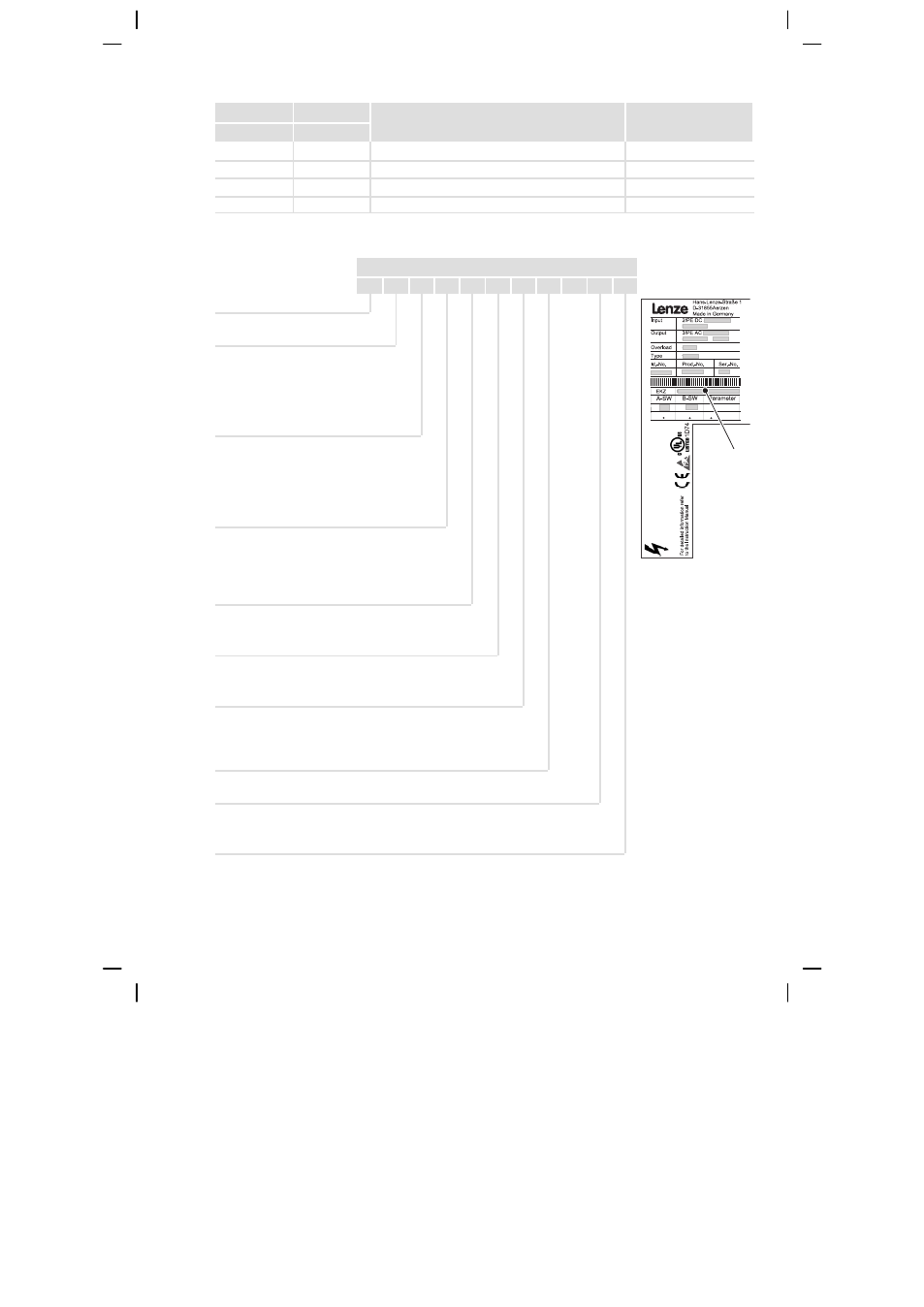

Identifikation
ECS
D
x
xxx
C
4
x
xxx XX
xx
xx
Gerätetyp
ATTENTION
L
´appareil est sous tension
pendant 180s après la coupure
de la tension réseau
W
ARNING
Device is live up to 180s
after removing
mains voltage
Bauform
E = Standard−Einbaugerät IP20
D = Durchstoß−Technik (therm.
separiert)
C = Cold−Plate−Technik
Applikation
S = "Speed and Torque"
P = "Posi and Shaft"
M = "Motion"
A = "Application"
Spitzenstrom
004 = 4 A
008 = 8 A
016 = 16 A
032 = 32 A
048 = 48 A
064 = 64 A
Feldbus−Schnittstelle
C = Systembus CAN
Spannungsklasse
4 = 400 V/500 V
Technische Ausführung
B = Standard
V = verlackt
I = für IT−Netze, unverlackt
K= für IT−Netze, verlackt
Variante
Stand Hardware
1A oder höher
Stand Betriebs−Software (B−SW)
