Elektrische Installation
Steueranschlüsse
Digitale Eingänge und Ausgänge
l
48
EDKCSDX064 DE/EN/FR 3.0
5.3.1
Digitale Eingänge und Ausgänge
(
Stop!
Bei Anschluss induktiver Last an X6/DO1 ein Funkenlöschglied mit
einer Begrenzungsfunktion auf max. 50 V
± 0 % vorsehen.
DI1 DI2 DI3 DI4
47k
GNDext
3k3
3k3
3k3
3k3
GND
DO1
X6
1.5
A
1k
+
_
24 VDC =
+24
"
"
ECSXA014

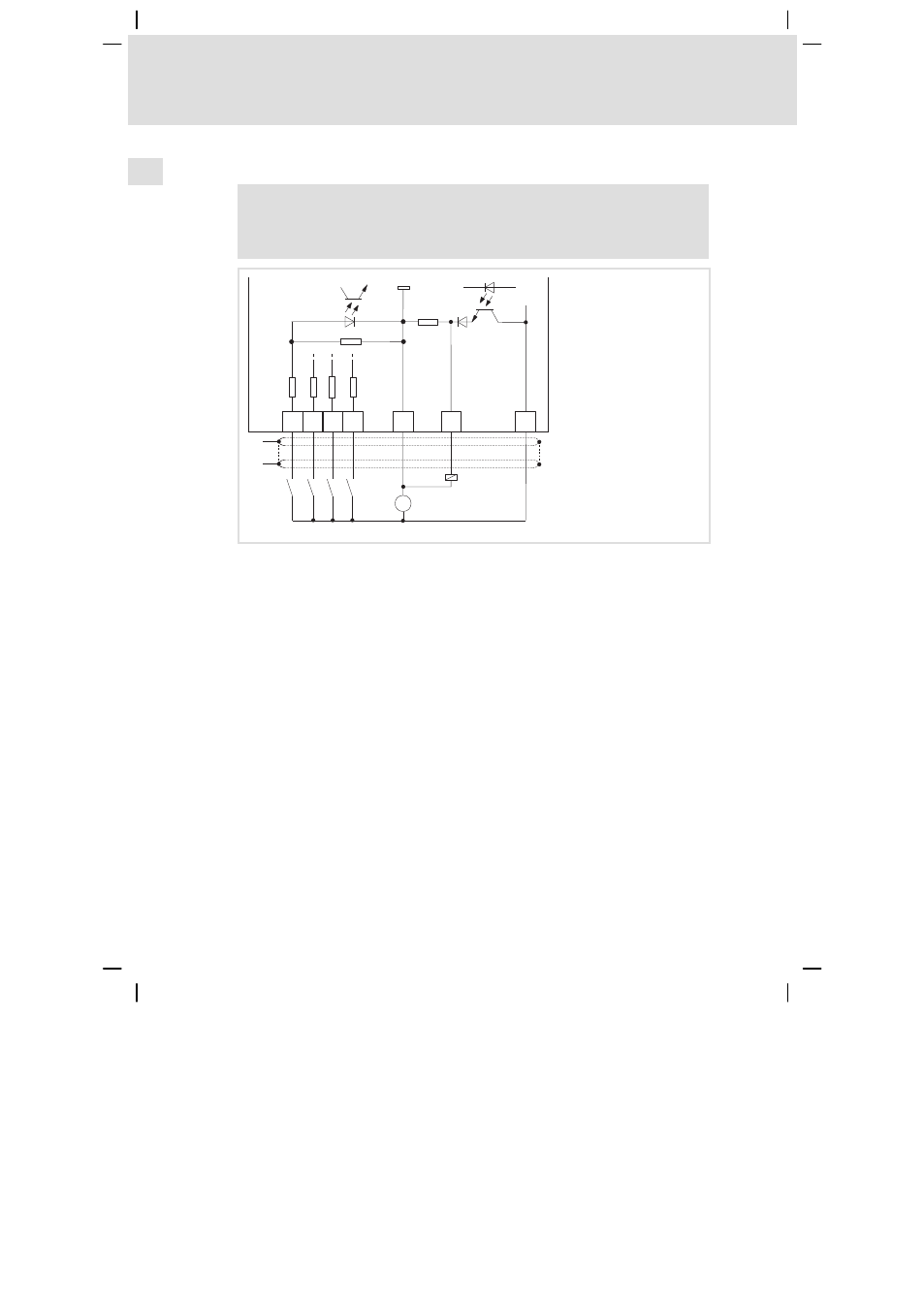

Abb. 5−7
Digitale Eingänge und Ausgänge an X6
"
HF−Schirmabschluss durch großflächige Anbindung an Funktionserde (siehe
Montageanleitung Schirmbefestigung ECSZS000X0B)
