Mechanische Installation
Montage mit thermischer Separierung (Durchstoß−Technik)
Montageschritte
4
l
31 EDKCSDX064 DE/EN/FR 3.0
4.2.2 Montageschritte
So montieren Sie das Achsmodul:
1. Befestigungsbohrungen für die Klemmbügel auf Montagefläche
vorbereiten.
Dazu Bohrschablone anlegen.
2. Einbauausschnitt vorbereiten.
Die Kanten des Einbauausschnitts und der Befestigungsbohrungen für die
Klemmbügel müssen leicht nach innen (zum Achsmodul) gewölbt sein.
3. Gewinde der Schrauben für die Klemmbügel mit flüssiger
Gewindedichtung bestreichen.
4. Klemmbügel zusammen mit der beiliegenden Funktionserde−Leitung
befestigen (Abb. 4−3).
Die Funktionserde−Leitung ist Bestandteil des Lieferumfangs der Achsmo-
dule ECSDx...
5. Achsmodul in den Einbauausschnitt schieben.
6. Achsmodul in Klemmbügel oben und unten einrasten.
7. Funktionserde−Leitung mit dem Achsmodul verbinden (Abb. 4−3).
)
Hinweis!
Die Anbringung der Funktionserde−Leitung am Achsmodul ECSDx...
ist erforderlich für eine bessere elektromagnetische Verträglichkeit
(EMV).

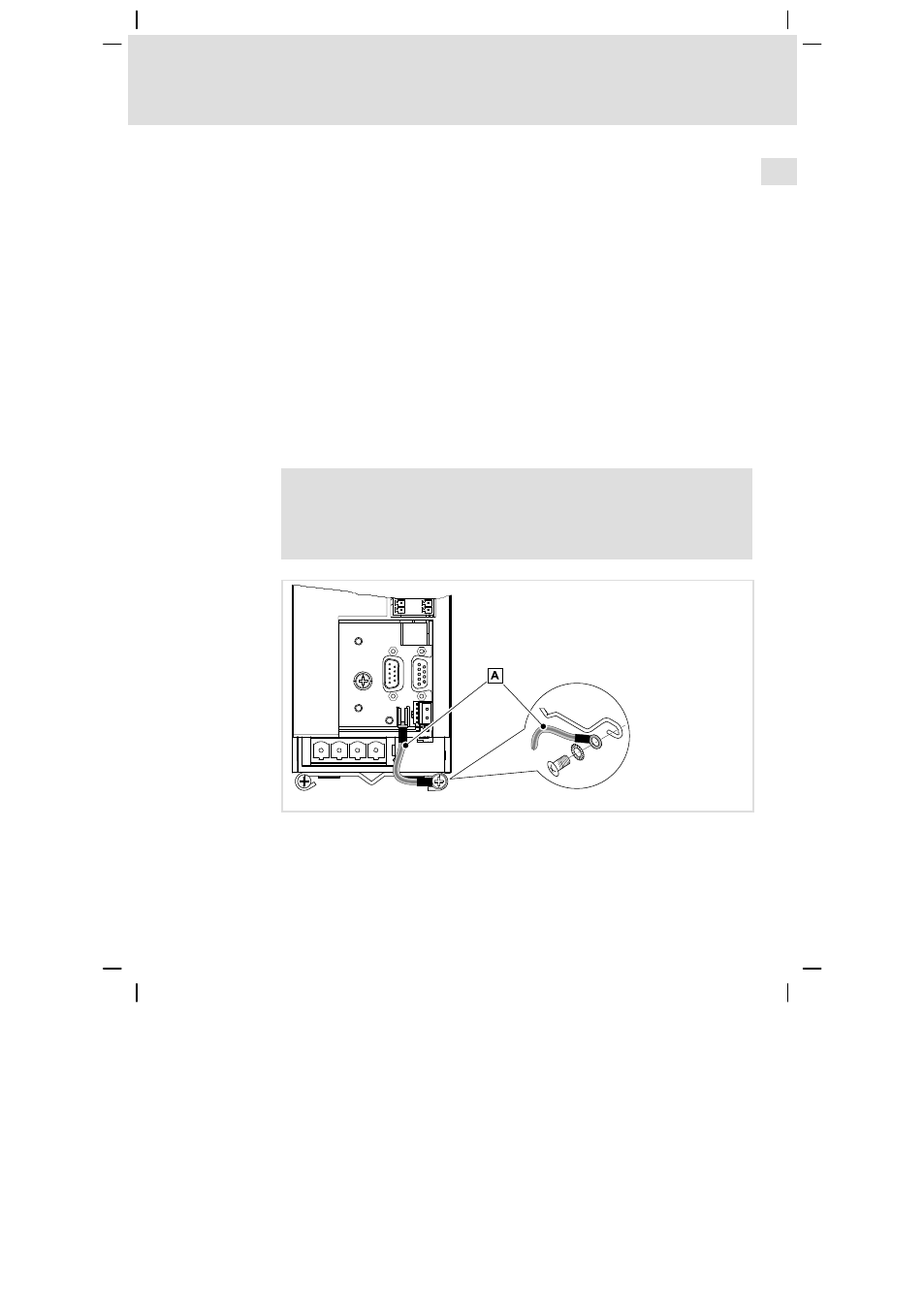

ECSXA081
Abb. 4−3 Funktionserde−Leitung am Achsmodul ECSDx...
0 Funktionserde−Leitung
