Elektrische Installation
Motoranschluss
Lüfteranschluss
5
l
38 EDKVF9383 DE/EN/FR 4.0
5.5 Motoranschluss
ƒ Zur Einhaltung der EMV−Bestimmungen empfiehlt Lenze den Einsatz geschirmter
Motorleitungen.
ƒ Schirmschellen sind nicht im Lieferumfang enthalten.
(
Stop!
Eine ausreichende Zugentlastung liegt in der Verantwortung des Anwenders!
Motorseitige Parallelschaltung von Master und Slave
Um die beiden Motorleitungen vom Master und vom Slave an den Motor anzuschließen,
müssen die Ausgänge parallel geschaltet werden.
Bei der Parallelschaltung der Umrichterausgänge ist es wichtig, daß die Ausgänge durch
eine Induktivität zwischen Master und Slave entkoppelt werden. Die Länge der Motorlei-
tungen entscheidet, ob die Induktivität der Leitungen für eine Entkopplung ausreicht.
Es gibt 2 Varianten für den Motoranschluss, um eine ausreichende Entkopplung zu ge-
währleisten:
ƒ Entkopplung über Motordrosseln
Wenn die einfache Motorleitungslänge £ 10 m ist, müssen Sie Master und Slave motor-
seitig über Drosseln parallel schalten, um eine ausreichende Entkopplung zwischen
Master und Slave zu erhalten.
ƒ Entkopplung über die Motorleitung
Wenn die einfache Motorleitungslänge > 10 m ist können Sie die Motorleitungen vom
Master und Slave am Motor parallel schalten. Die Induktivität der Motorleitungen
reicht aus, um eine ausreichende Entkopplung zwischen Master und Slave zu erhalten.
Entkopplung über Motordrosseln Entkopplung über die Motorleitung
M
3~
PE PE U U V V W W
Z1 Z2
PE
£
10
m PE PE
PE
PE U V W
M
3~
PE U V W
PE
PE
PE
>10
m
9300VEC026 9300VEC008

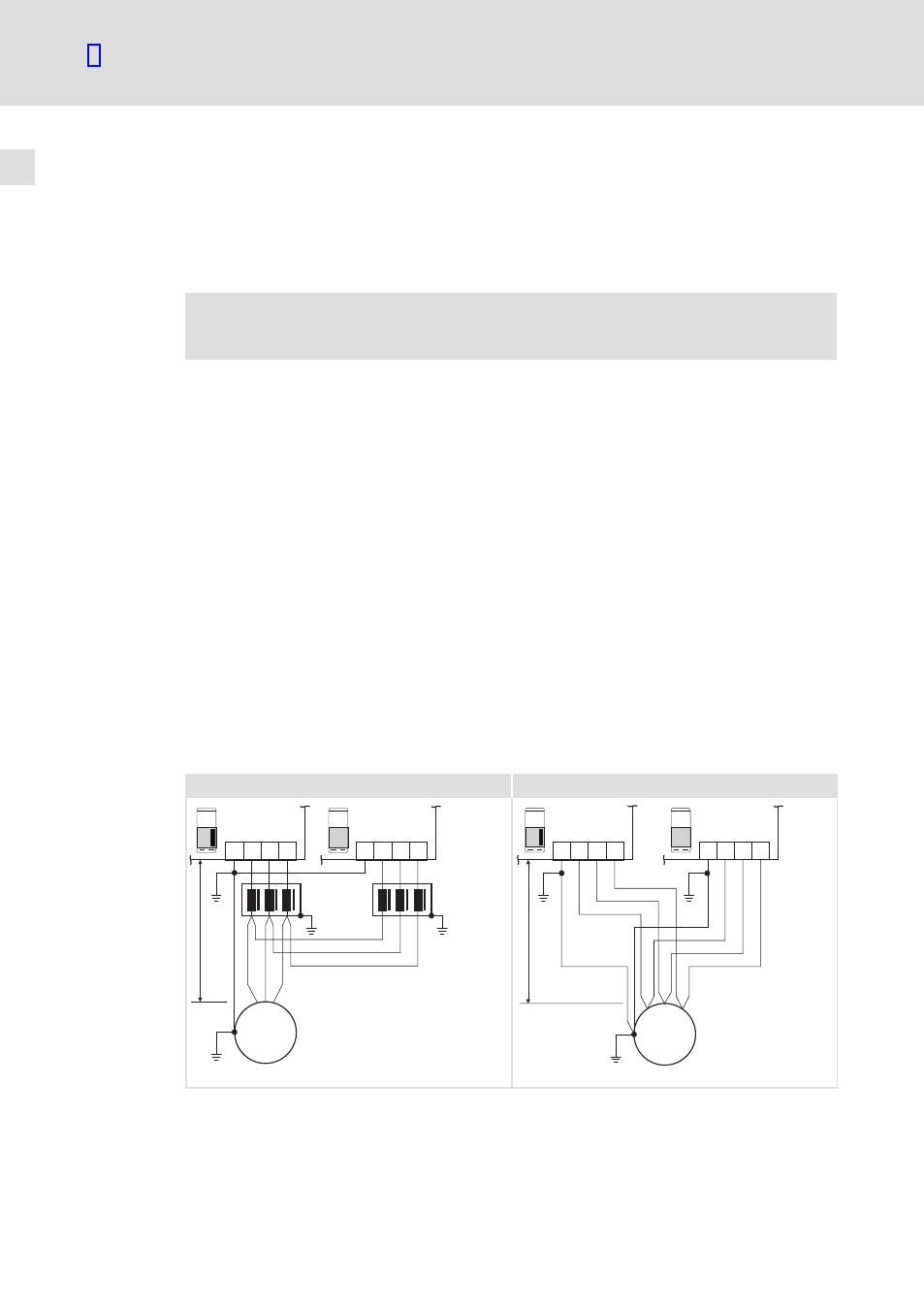

Abb. 5−11 Varianten für die motorseitige Parallelschaltung von Master und Slave
Z1, Z2 Motordrossel für Antriebsregler
ELM3−0003H275 EVF9381
ELM3−0002H320 EVF9382
ELM3−0002H410 EVF9383
