Elektrische Installation
Netzanschluss beim Antriebsregler für 400 V Netzspannung
Abschließende Arbeiten
l
33
EDKVF9383 DE/EN/FR 4.0
5.3
Netzanschluss beim Antriebsregler für 400 V Netzspannung
(
Stop!
Eine ausreichende Zugentlastung liegt in der Verantwortung des Anwenders!
ƒ
Die Einspeisung muss am Master und am Slave erfolgen!
BR2
BR2
BR1
BR1
PE
PE
U
U
V
V
W
W
L1
L1
L2
L2
L3
L3
PE
PE
L1, L2,
L3
L1, L2,
L3
25-30 Nm
25-30 Nm
M8
M8
221-264 lb-in
221-264 lb-in
PE
PE
15-20 Nm
15-20 Nm
M6
M6
133-176 lb-in
133-176 lb-in
40 mm
40 mm
0
1
9300VEC013

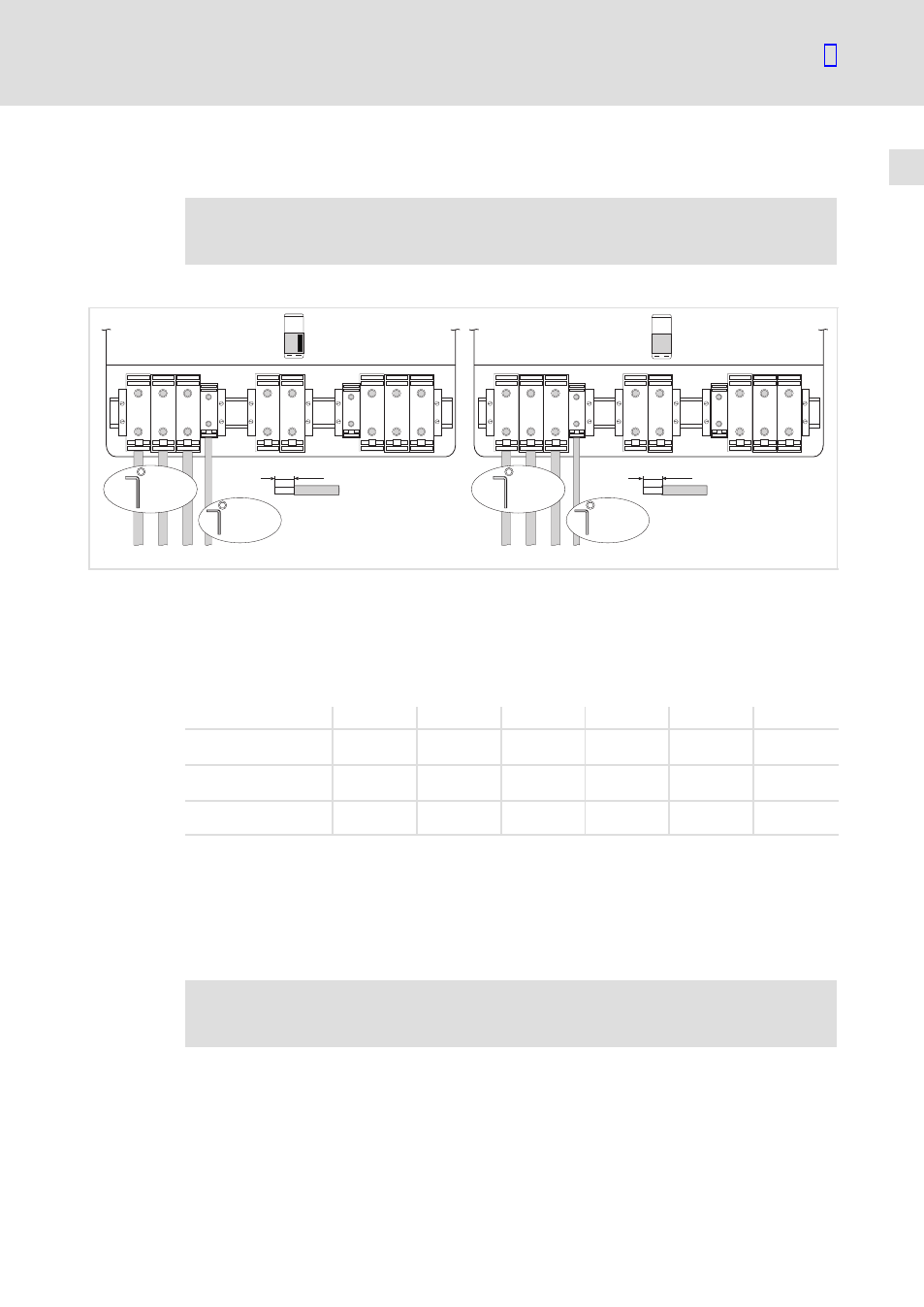

Abb. 5−7
Vorschlag Netzanschluss
BR1, BR2
Betrieb mit Bremswiderstand nur möglich bei Varianten V060 und V110
Anschluss siehe Systemhandbuch 9300 vector
0
Anschlussklemmen Master
1
Anschlussklemmen Slave
Sicherungen und Leitungsquerschnitte für die Netzeinspeisung
Master
Slave
Master
Slave
Master
Slave
EVF9381−EV
EVF9381−EVVxxx
315
315
150
2 Ч 50
1)
150
2 Ч 50
1)
95
95
EVF9382−EV
EVF9382−EVVxxx
315
315
150
2 Ч 50
1)
150
2 Ч 50
1)
95
95
EVF9383−EV
EVF9383−EVVxxx
400
400
240
2 Ч 95
1)
240
2 Ч 95
1)
150
150
1)
Mehrleiter; beide Leiter müssen den gleichen Querschnitt haben
2)
Lenze empfiehlt Sicherungen der Betriebsklasse gRL
Nationale und regionale Vorschriften beachten
