Installation électrique
Raccordement du Bus Système CAN
5
l
158 EDKVF9383 DE/EN/FR 4.0
5.7 Raccordement du Bus Système CAN
Câblage
A
1
A
2
A
3
A
n
93XX 93XX 93XX
GND GND GND GND LO LO LO LO HI HI HI HI X4 X4 X4 PE PE PE PE
120 120
9300VEC054

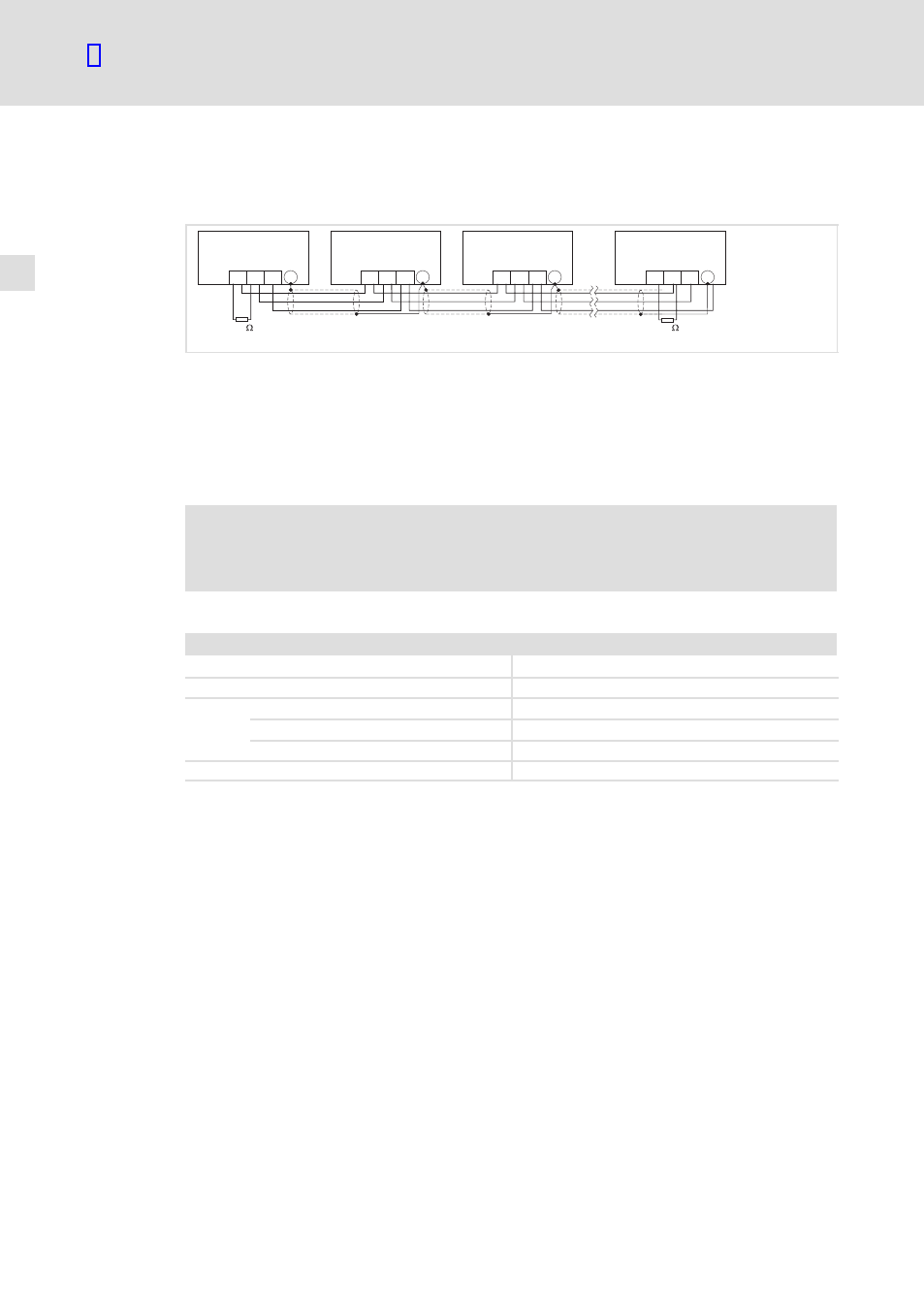

Fig.5−20 Câblage de principe du Bus Système CAN
A
1
Participant au bus 1 (variateur)
A
2
Participant au bus 2 (variateur)
A
3
Participant au bus 3 (variateur)
A
n
Participant au bus n (exemple : entraînement automate), n = 63 maxi
X4/GND CAN−GND : potentiel de référence du Bus Système
X4/LO CAN−LOW : Bus Système LOW (BAS) (ligne de données)
X4/HI CAN−HIGH : Bus Système HIGH (HAUT) (ligne de données)
(
Stop !
Raccorder une résistance d’extrémité 120
W sur le premier et le dernier
participant au bus.
Il est recommandé d’utiliser des câbles CAN conformes à la norme ISO 11898−2 :
Câbles CAN conformes à la norme ISO 11898−2
Type de câble Paire blindée
Impédance 120 W (95 ... 140 W)
Résistivité et section de câble
Longueur de câble £ 300 m £ 70 mW/m / 0,25 0,34 mm 2 (AWG22)
Longueur de câble 301 1000 m £ 40 mW/m / 0,5 mm 2 (AWG20)
Temps de parcours du signal £ 5 ns/m
