Installation électrique
Raccordement de l’alimentation et du ventilateur avec tension réseau de 400 V/500 V
Raccordement du ventilateur
5
l
144 EDKVF9383 DE/EN/FR 4.0

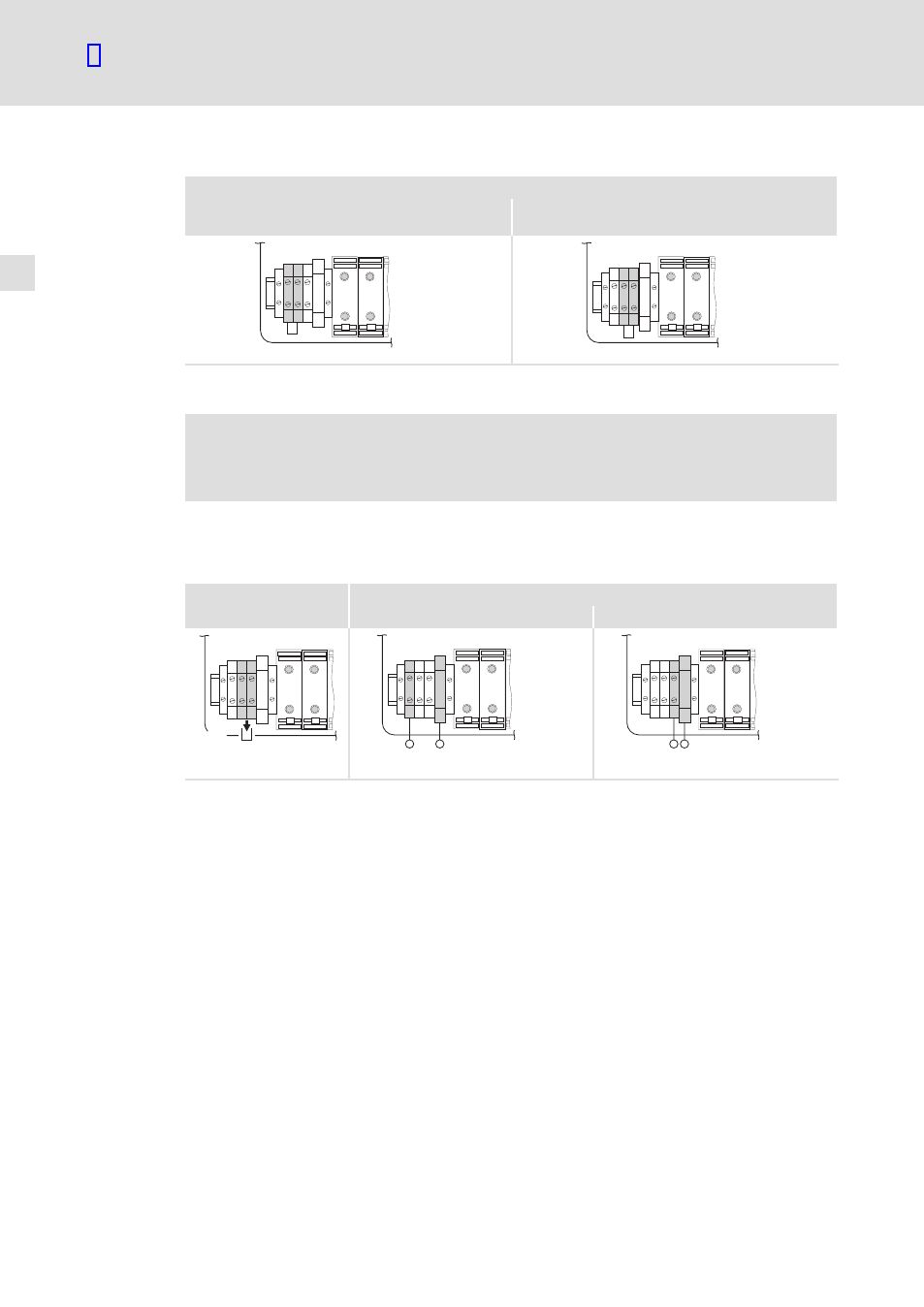

Raccordement du ventilateur en cas d’alimentation du variateur par le réseau
Ponter les bornes si le variateur fonctionne sur un réseau
340 ... 440 V CA 440 ... 577 V CA
(état à la livraison)
L1 L2
101 102 103 10
4
101 102 103 10
4
L1 L2
9300vec044 9300vec045
Raccordement du ventilateur en cas d’alimentation du variateur par le bus CC
{
Danger !
En cas d’alimentation externe du ventilateur, la borne L2 est sous tension
réseau !
Lorsque le variateur est alimenté par le bus CC, le ventilateur doit être alimenté
séparément par la tension réseau (voir
1). Dans ce cas, supprimer le pont entre les bornes
102 et 103 (voir
0).
Supprimer le pont. Alimentation pour le fonctionnement du ventilateur sur un réseau
340 ... 440 V CA 440 ... 577 V CA
101 102 103 10
4
}
0
L1 L2
340 … 440 V CA
101 102 103 104
1
L1 L2
440 … 577 V CA
101 102 103 104
1
L1 L2
9300vec160 9300vec046 9300vec047
