Installation électrique
Raccordement de l’alimentation et du ventilateur avec tension réseau de 400 V/500 V
Raccordement du bus CC (+UG, −UG)
5
l
143 EDKVF9383 DE/EN/FR 4.0
5.4.2 Raccordement du bus CC (+U
G
, −U
G
)
ƒ Afin de respecter les dispositions CEM, Lenze recommande l’utilisation de câbles
bus CC blindés.
ƒ Les colliers de raccordement de blindage ne sont pas livrés avec l’appareil.
ƒ L’alimentation doit s’effectuer au niveau du maître et de l’esclave !
BR2 BR2 BR1 BR1 +UG +UG -UG -UG PE PE U U V V W W L1 L1
101 101 102 102 103 103 104 104
L2 L2 L3 L3 PE PE
40 mm 40 mm
PE 15-20 Nm
M6
133-176 lb-in
PE 15-20 Nm
M6
133-176 lb-in
+U G +U G
-U G -U G
25-30 Nm 25-30 Nm
M8 M8
221-264 lb-in 221-264 lb-in
max.
300 mm
max.
300 mm
3 3
2 2
0 1
9300VEC083

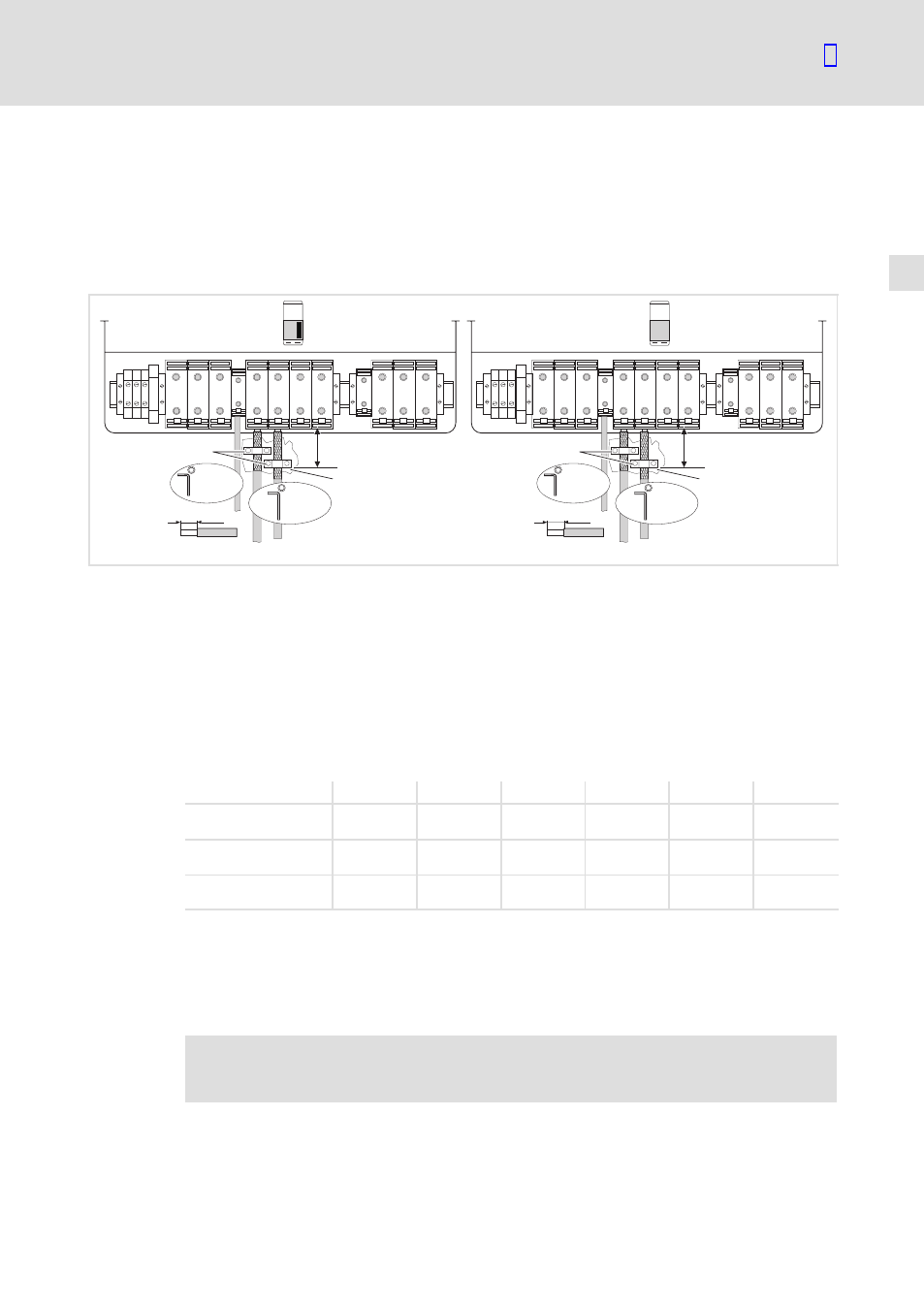

Fig.5−9 Proposition de raccordement à +U
G
et −U
G
BR1, BR2 Fonctionnement avec résistance de freinage uniquement possible pour les variantes
V270 et V300
Raccordement, voir le manuel du 9300 vector
0 Borniers de raccordement du maître
1 Borniers de raccordement de l’esclave
2 Poser le blindage des câbles bus CC sur une surface importante de la plaque de
montage conductrice et le fixer à l’aide des colliers de raccordement de blindage.
3 Surface conductrice
Assurer une polarité !
Fusibles et sections des câbles pour le raccordement au bus CC
Master Slave Master Slave Master Slave
EVF9381−EVV2xx
EVF9381−EVV300
350 350
150
2 Ч 50 1)
150
2 Ч 50 1)
95 95
EVF9382−EVV2xx
EVF9382−EVV300
400 400
240
2 Ч 95 1)
240
2 Ч 95 1)
95 95
EVF9383−EVV2xx
EVF9383−EVV300
500 500
240
2 Ч 95 1)
240
2 Ч 95 1)
150 150
1) Pour raccordement de plusieurs conducteurs ; deux conducteurs de même section
2) Utiliser uniquement des fusibles de la classe de fonctionnement gRL.
Respecter les réglementations nationales et régionales.
5.4.3 Raccordement du ventilateur
)
Remarque importante !
Le ventilateur doit être raccordé au maître et à l’esclave.
