Installation électrique
Raccordement du maître et de l’esclave
Pose des câbles de commande entre le maître et l’esclave
5
l
139 EDKVF9383 DE/EN/FR 4.0
5.2.4 Pose des câbles de commande entre le maître et l’esclave
DC+
DC-
0
2
1
1
0
4
0
5
1
3
9300VEC028

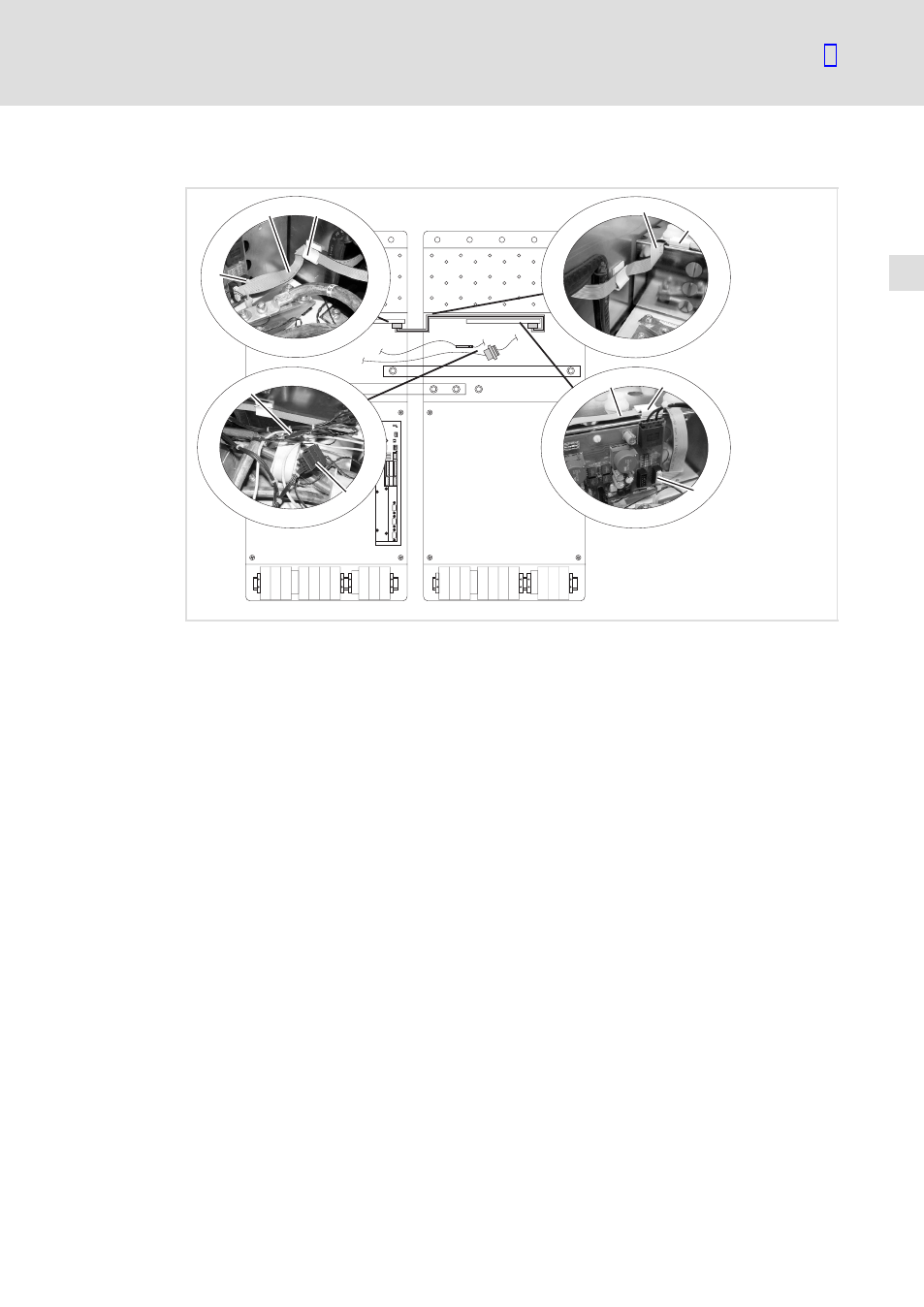

Fig.5−4 Raccordement des câbles de commande entre le maître et l’esclave
Raccordement des câbles de commande
1. Pose et raccordement du câble plat
0 :
A la livraison, le câble plat se trouve dans le maître. Le connecteur
2 est déjà enfiché
sur le maître.
– Poser le câble plat du maître jusqu’aux raccords sur l’esclave. Poser le câble plat
dans les canalisations
1.
– Enficher le connecteur du câble plat
0 dans la prise 3 sur l’esclave.
2. Pose et raccordement du câble à deux fils avec connecteur 4 :
A la livraison, le câble se trouve dans le maître. Le câble correspondant avec prise se
trouve dans l’esclave.
– Poser le câble à deux fils du maître jusqu’à la prise de l’esclave.
– Sur l’esclave, relier le connecteur à deux broches avec la prise à deux broches.
3. Pose et raccordement du câble à dix fils avec connecteur
5 :
A la livraison, le câble se trouve dans le maître. Le câble correspondant avec prise se
trouve dans l’esclave.
– Poser le câble à dix fils du maître jusqu’à la prise de l’esclave.
– Sur l’esclave, relier le connecteur à dix broches avec la prise à dix broches.
