Installation électrique
Remarques importantes
4
l
60 EDKZN3A150−002 DE/EN/FR 3.1
4 Installation électrique
4.1 Remarques importantes
ƒ L’installation doit
– toujours respecter les conditions d’utilisation indiquées dans les spécifications
techniques (
¶ 52) ;
– répondre aux exigences de la norme EN 60204−1.
ƒ Lors du choix du type de câble, tenir compte des points suivants :
– Les câbles utilisés doivent être conformes aux homologations requises sur le lieu
d’utilisation (exemples : VDE, UL, etc.).
– Les fusibles et les sections de câble doivent être dimensionnés conformément aux
prescriptions figurant dans la documentation de l’appareil de base.
– Pour le câblage du contact thermique, en règle générale, des câbles torsadés
suffisent. Il arrive toutefois dans des cas isolés que la saisie de la température
fonctionne mal. Nous recommandons alors l’utilisation de câbles blindés à poser
sur la tôle de blindage contenue dans le kit de montage.

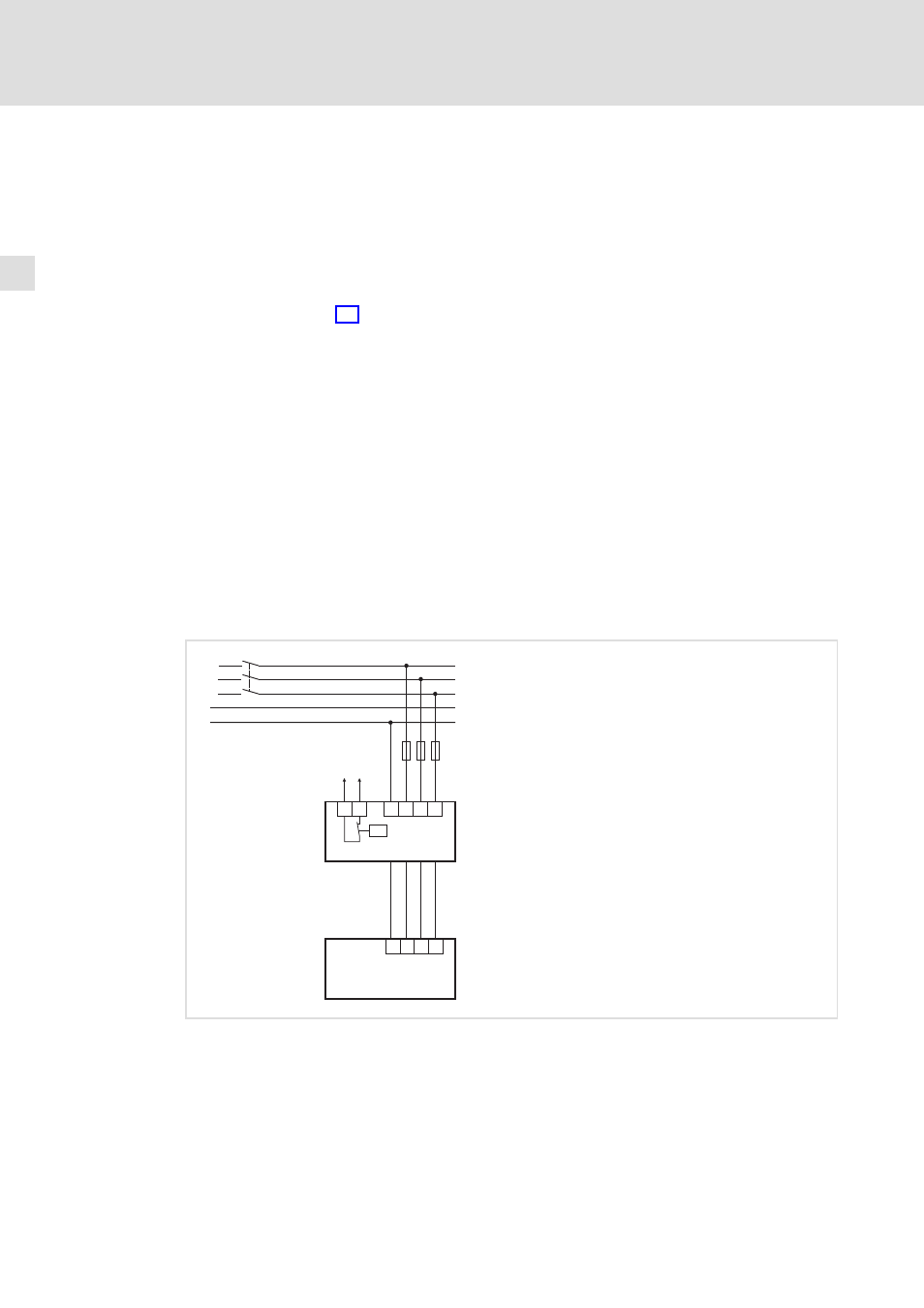

4.2 Schéma de câblage
L1
L1'
L1
L2
L2'
L2
Load
Line
EZN...
L3
L3'
L3
PE
PE
PE
L3
N
PE
L1
L2
F
K1
GN/YE
BK BK BK
0
J >
T2 T1
1
EZN3x003
0 Variateur de vitesse
1 Raccordement pour contact thermique
