Mechanische installation – Lenze E82ZZ113 User Manual
Page 13

Mechanische Installation
Montageschritte
4
EDK82ZZ113 DE/EN/FR 2.1
13
H1_MechINS-Montageschritte-Var_E82ZZ
So montieren Sie das Filter:
1. Zwei bzw. vier M6-Befestigungsbohrungen (
/) auf der Montageplatte vorbereiten
und das Filter mit 2 bzw. 4 Schrauben und Unterlegscheiben montieren.
– Abmessungen und Einbaufreiräume beachten (
9).
2. Befestigungsschienen auf den Kühlkörper des Grundgerätes schieben.
3. Die obere Schraube
einschließlich Federringe und Unterlegscheiben entfernen.
Die untere Schraube
so weit herausdrehen, dass sie noch sicher im Gewinde steckt.
4. Grundgerät mit Schrauben
, Federringe und Unterlegscheiben auf das Filter
montieren.
– Anzugsmoment beachten.

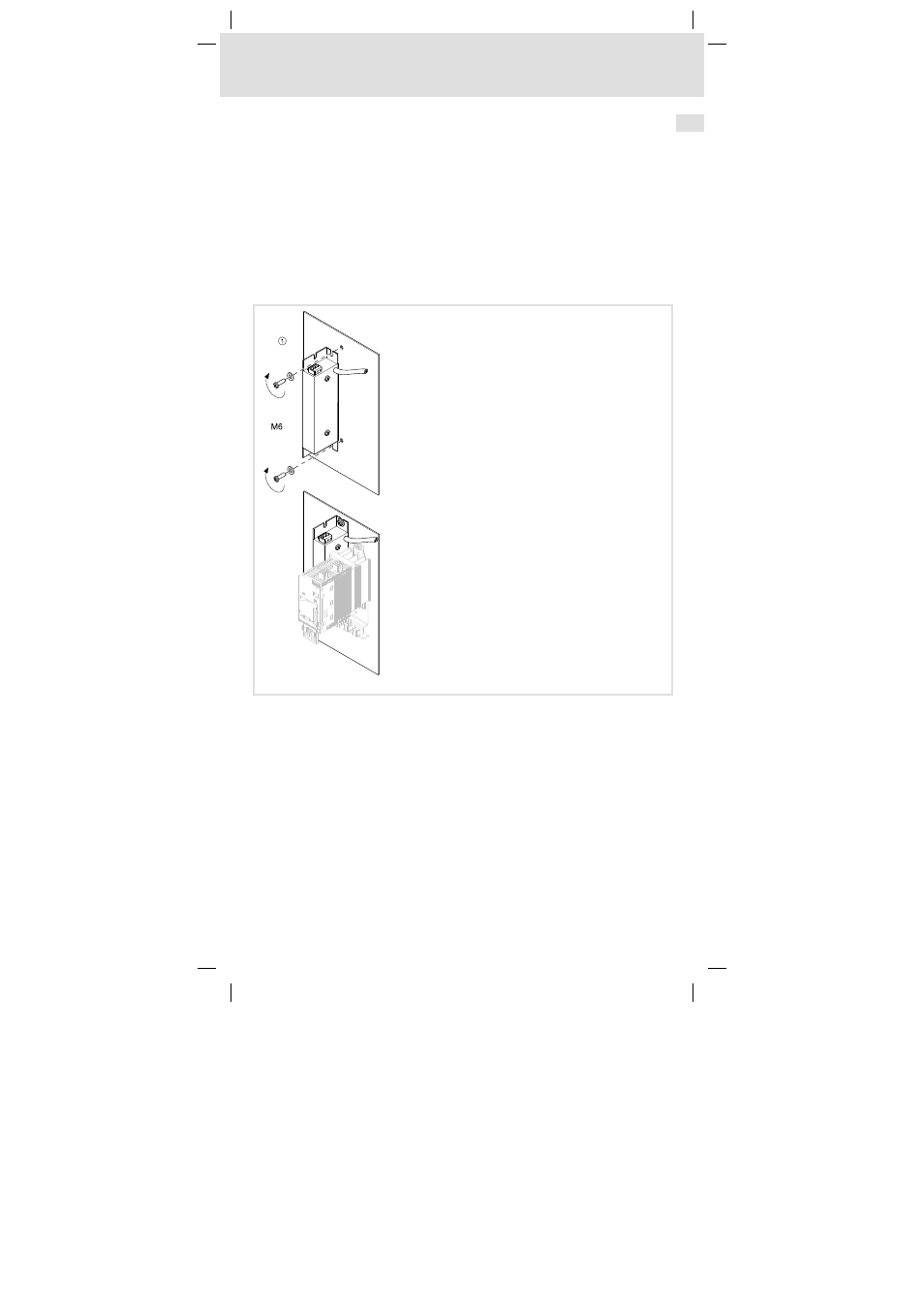

Montage-Variante
E82ZZ007
Abb. 5
Montage des Filters
So montieren Sie das Filter:
1. Zwei Befestigungsbohrungen M6 auf der Montageplatte vorbereiten und das Filter
mit 2 Schrauben und Unterlegscheiben montieren.
Anschließend kann das Grundgerät rechts neben dem Filter montiert werden (
Doku-
mentation zum Grundgerät).
